Diseño y Normas de Tableros Principales: Soluciones de Distribución de Energía Industrial

Los entornos de fabricación automatizados dependen de la estabilidad eléctrica ininterrumpida. Las líneas de ensamblaje de alta velocidad, las celdas robóticas de múltiples ejes y los sistemas de control de procesos continuos requieren una infraestructura de distribución de energía capaz de manejar cargas dinámicas y no lineales sin caídas de voltaje o sobrecalentamiento térmico localizado. Central a esta infraestructura eléctrica se encuentra la placa de distribución, que sirve como el nexo fundamental entre las entradas de servicios públicos entrantes o los pasos de transformación de media tensión y la maquinaria de planta aguas abajo. Especificar este equipo exige una atención rigurosa a la tolerancia a corrientes de falla, gestión térmica, mitigación armónica y conectividad de datos, transformando la distribución eléctrica convencional en un participante activo en la resiliencia operativa.

La ingeniería eléctrica moderna ha elevado los ensamblajes de baja tensión de ser recintos estructurales pasivos a plataformas sofisticadas integradas con inteligencia digital. Cuando la maquinaria de automatización cambia las cargas abruptamente—como durante la aceleración simultánea de servos o el arranque de grandes motores de inducción—la infraestructura de distribución entrante absorbe el estrés mecánico y térmico. La ingeniería de los componentes internos, las geometrías de las barras colectoras y los dispositivos de protección de circuitos determina si una instalación logra el máximo Tiempo Medio Entre Fallas (MTBF) o sufre paradas catastróficas de línea.

Topología Electromecánica y Resistencia Dinámica de la Barra Colectora

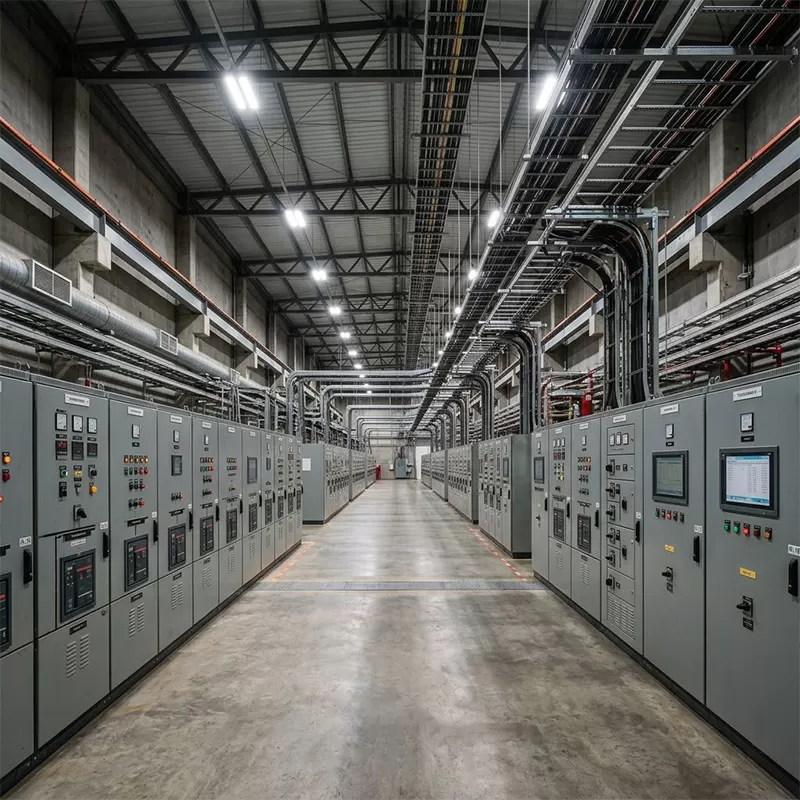

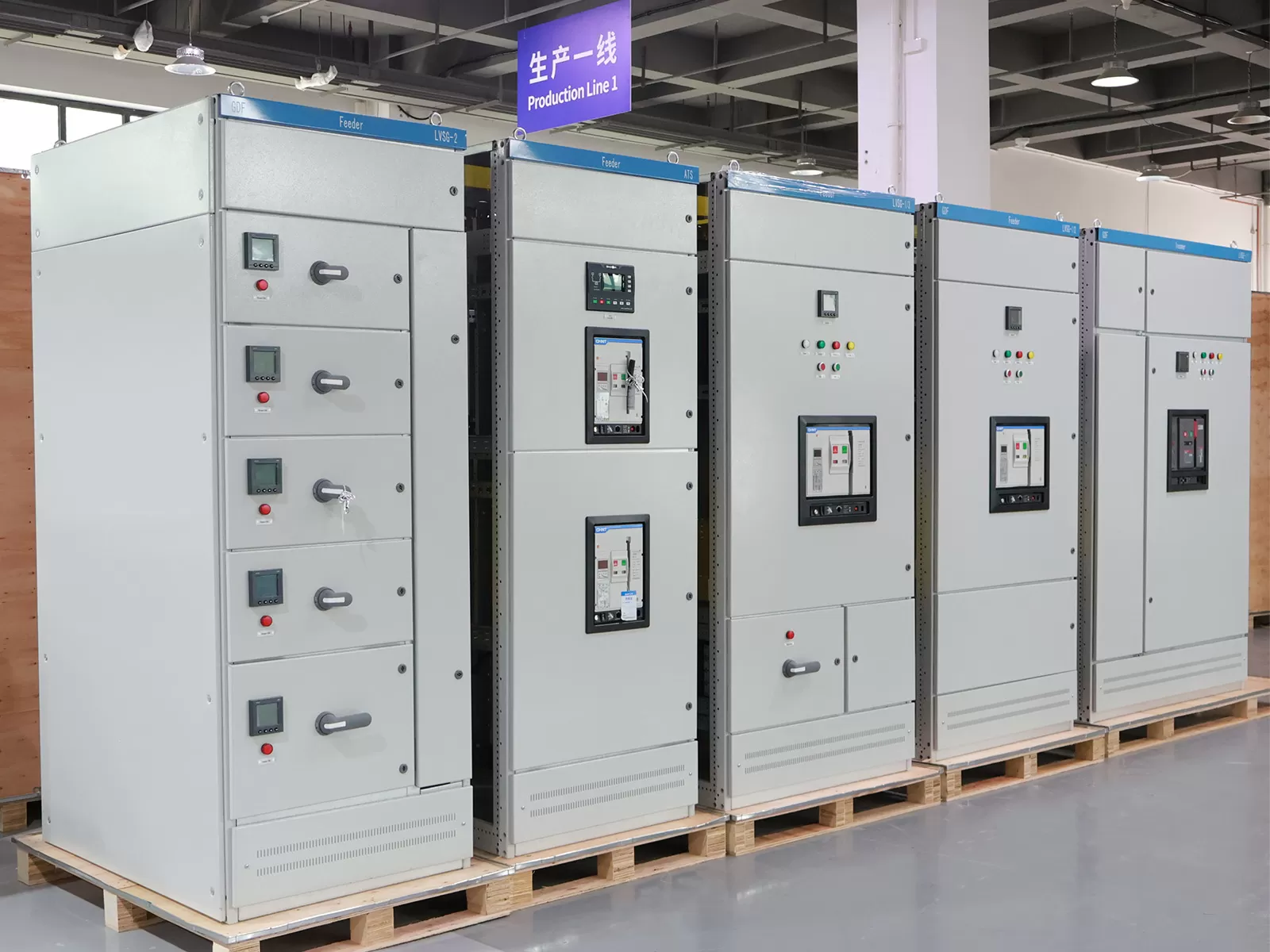

La función principal de cualquier placa de distribución a escala industrial es aceptar la energía eléctrica en bloque entrante y distribuirla a través de unidades funcionales segregadas mientras soporta tanto cargas térmicas en estado estable como tensiones de cortocircuito prospectivas. Diseñar estos sistemas requiere calcular la corriente de cortocircuito prospectiva (Icp) y establecer la corriente de resistencia de corto tiempo nominal (Icw) junto con la corriente de resistencia máxima nominal (Ipk) en estricta conformidad con IEC 61439-1 e IEC 61439-2.

Durante un cortocircuito trifásico atornillado, las fuerzas electrodinámicas entre conductores paralelos escalan con el cuadrado de la corriente máxima instantánea. Los soportes de la barra colectora deben ser diseñados mecánicamente utilizando materiales de poliéster reforzado con vidrio o epóxidos cicloalifáticos de alta resistencia. Estos soportes previenen la deflexión del conductor, el arco entre fases y el corte estructural del chasis. Las geometrías de los conductores, ya sean barras de cobre planas, cobre perfilado o compuestos de aluminio tratados, dictan los parámetros de densidad de corriente y las pérdidas por efecto piel en frecuencias fundamentales y armónicas.

• Las barras colectoras de fase deben estar clasificadas de acuerdo con las temperaturas ambientales máximas dentro del cubículo en lugar de las métricas ambientales externas de la sala, compensando los aumentos de temperatura interna que rutinariamente superan los 40°C por encima del ambiente.

• El dimensionamiento del conductor neutro exige una evaluación crítica; las instalaciones con una alta población de fuentes de alimentación conmutadas de una sola fase (SMPS) o variadores de frecuencia (VFD) requieren conductores neutros dimensionados al 200% de la sección transversal del conductor de fase para manejar armónicos triplen sin sobrecalentamiento peligroso.

• Los caminos de continuidad a tierra requieren un enlace metálico continuo con baja impedancia para asegurar que los dispositivos de protección despejen fallas de fase a tierra dentro de los tiempos de desconexión especificados (típicamente menos de 40 milisegundos para interruptores de alta energía aguas arriba).

Los equipos de ingeniería colaboran frecuentemente con proveedores técnicos especializados como XDEPE para calcular distancias de refuerzo mecánico y perfiles de disipación térmica, asegurando que las configuraciones de cobre personalizadas se ajusten precisamente a los límites de ensamblaje probados por tipo.

Formas de Separación Interna y Mitigación de Arcos Eléctricos

La continuidad operativa en las instalaciones de fabricación depende en gran medida de aislar las intervenciones de mantenimiento de los caminos de energía en vivo. La norma internacional IEC 61439-2 define formas de separación interna que van desde la Forma 1 hasta la Forma 4b. Las instalaciones industriales automatizadas favorecen en gran medida las arquitecturas de Forma 3b, Forma 4a o Forma 4b.

En un arreglo de Forma 4b, las barras colectoras están completamente separadas de todas las unidades funcionales, y las unidades funcionales están aisladas entre sí. Las terminaciones para conductores externos también se alojan dentro de compartimentos distintos y protegidos. Esta compartimentación física ofrece beneficios técnicos sustanciales:

• Previene el contacto accidental con circuitos energizados adyacentes cuando los técnicos acceden a un alimentador de control de motor específico o a una rama de distribución auxiliar.

• Restringe la migración de gases ionizados, hollín y materia particulada durante un evento de arco interno, evitando que una falla localizada se propague a través de todo el tablero de distribución.

• Permite el intercambio en caliente o el mantenimiento desenergizado en unidades modulares salientes individuales mientras el resto de la planta continúa en operación continua.

Más allá de las particiones estructurales, la mitigación de arcos eléctricos requiere una estrategia de protección integrada. Sensores ópticos de arco en los compartimentos de barras colectoras y terminaciones de cables se emparejan con unidades de disparo electrónicas de acción rápida en los interruptores automáticos de circuito de aire (ACBs). Detectar tanto la firma de destello de luz como un umbral de corriente instantáneo permite que el sistema envíe una señal de disparo al interruptor principal en 1 a 2 milisegundos, despejando el arco mucho antes de que las curvas de sobrecorriente de tiempo inverso tradicionales inicien la separación de contacto mecánico.

Integración de Automatización Industrial: Capas de Control y Calidad de Potencia Digital

La convergencia de la tecnología operativa (OT) y la distribución eléctrica eleva el tablero principal a un nodo industrial IoT primario. Las arquitecturas modernas de plantas despliegan estructuras de comunicación en red directamente en ensamblajes de baja tensión para conectar condiciones de potencia con controladores lógicos programables (PLCs) y redes de Control de Supervisión y Adquisición de Datos (SCADA).

Cargas no lineales generadas por maquinaria automatizada introducen problemas complejos de calidad de potencia, como corrientes armónicas de 5ª, 7ª, 11ª y 13ª, alta distorsión armónica total (THD-I) y caídas de voltaje intermitentes causadas por el frenado regenerativo. La integración de medidores de calidad de potencia capaces de muestreo verdadero RMS hasta la 63ª armónica permite la detección temprana de la degradación de la forma de onda. La integración digital exige una separación cuidadosa del cableado de bus de campo (como Modbus TCP, Profinet o Ethernet/IP) de las barras colectoras primarias de alta tensión para eliminar la interferencia electromagnética (EMI) y el ruido de modo común.

Las prácticas de integración estandarizadas incluyen el despliegue de fuentes de alimentación de control de 24V DC dedicadas respaldadas por fuentes de alimentación ininterrumpida (UPS) industriales dentro de cubículos auxiliares. Esto preserva la comunicación, la señalización del estado del interruptor y el registro de diagnósticos incluso durante cortes de energía o caídas de voltaje profundas en la red.

Dinámica Térmica e Ingeniería de Envolventes Ambientales

Los entornos de fabricación industrial someten a los tableros de baja tensión a condiciones hostiles, incluyendo materia particulada en el aire, aerosoles de fluidos de corte, humedad ambiental y extremos térmicos ambientales. Encontrar un equilibrio entre la protección contra la entrada en la envolvente (clasificaciones IP) y la disipación térmica es un desafío de ingeniería fundamental.

Las altas clasificaciones de IP (como IP54 o IP65) sellan el recinto contra la ingresación ambiental pero restringen severamente la refrigeración por convección. La circulación de aire no puede depender del intercambio ambiental cuando la atmósfera externa contiene polvo conductor o vapores químicos. En tales contextos, los ingenieros eléctricos deben diseñar circuitos de intercambiadores de calor internos forzados o unidades de aire acondicionado de circuito cerrado montadas directamente en la estructura del recinto.

La gestión térmica comienza con el cálculo de la disipación total de potencia interna (watts perdidos a través de la resistencia $I^2R$ en barras colectoras, interruptores automáticos, resistencias de contacto y transformadores de control). Al diseñar ensamblajes de baja tensión junto con XDEPE, los diseñadores de sistemas aplican modelado de dinámica de fluidos computacional (CFD) para mapear velocidades de aire y eliminar puntos calientes internos alrededor de grupos de interruptores, asegurando que las corrientes operativas nominales no requieran factores de descalificación excesivos.

Criterios de Selección de Adquisición e Ingeniería

La obtención de equipos de distribución de energía de baja tensión requiere que los equipos de ingeniería y adquisición alineen la flexibilidad a largo plazo de la planta con marcos de cumplimiento estrictos. Las especificaciones técnicas deben evitar la terminología vaga y, en su lugar, mandatar parámetros de ingeniería cuantificables:

• Certificación de Prueba de Tipo: Verificación a través de pruebas de tipo completas de acuerdo con las normas IEC 61439-1/2 o UL 891, cubriendo límites de aumento de temperatura, propiedades dieléctricas, resistencia a cortocircuitos, efectividad del circuito protector y despejes operacionales mecánicos.

• Coordinación Selectiva (Discriminación): Estudios de coordinación eléctrica integrales deben confirmar la selectividad total entre los ACBs entrantes, interruptores automáticos de caja moldeada intermedios (MCCBs) y interruptores automáticos miniatura (MCBs) aguas abajo. Los fallos en las ramas aguas abajo deben despejarse localmente sin disparar los interruptores de suministro de corriente principales aguas arriba.

• Modularidad y Optimización de Huella: Configuraciones modulares de cassette y montaje en rack permiten una rápida reconfiguración de circuitos cuando las líneas de fabricación se adaptan a nuevas variantes de productos, minimizando el tiempo de inactividad durante los cambios de máquina.

• Resistencia a Armónicos y Filtrado Activo: Los ensamblajes dedicados a líneas automatizadas con amplios variadores de velocidad deberían incorporar espacio dedicado o conexiones de bus para Filtros Armónicos Activos (AHF) o bancos de capacitores desintonizados para mantener el factor de potencia dentro de los límites de cumplimiento de la utilidad.

Instalación, Puesta en Marcha y Diagnósticos Predictivos

La vida útil operativa de un tablero de alimentación de fábrica depende directamente de metodologías de instalación rigurosas y monitoreo continuo de condiciones. Durante la fase de instalación física, la alineación estructural y el nivelado adecuado de la fundación previenen tensiones mecánicas que pueden desalinear contactos de desconexión internos o distorsionar mecanismos de bloqueo de puertas.

La verificación de par utilizando llaves de torque calibradas en todas las juntas de barras colectoras atornilladas, terminales de cables y terminales de interruptores es obligatoria. Las conexiones mecánicas sueltas introducen micro-resistencias que se expanden exponencialmente bajo carga, lo que lleva a fallos térmicos localizados rápidos. Aplicar laca indicadora de torque-sello proporciona una línea base visual para futuras inspecciones rutinarias.

Los protocolos de puesta en marcha deben incorporar pruebas de resistencia de aislamiento de línea base (pruebas de megóhmetro a 1000V DC), pruebas de resistencia de contacto (pruebas de micro-ohmómetro/ductor en los principales contactos de interruptores), y verificaciones de resistencia dieléctrica. Una vez energizado bajo cargas de producción parciales y completas, la termografía de línea base establece un mapa térmico de línea base a través de todos los conductores primarios.

Las instalaciones avanzadas evitan cada vez más la termografía manual periódica a favor de diagnósticos predictivos continuos. Sensores infrarrojos de contacto no permanente o etiquetas de temperatura de onda acústica superficial (SAW) instaladas permanentemente directamente en las juntas críticas de las barras colectoras proporcionan seguimiento térmico 24/7. Conectados a controladores de borde industriales, estos sensores señalan anomalías térmicas semanas antes de que la degradación del aislamiento o el derretimiento de terminales puedan provocar una interrupción no planificada de la fábrica.

Valor del Ciclo de Vida Industrial y Continuidad Operativa

Ver el equipo eléctrico simplemente como un gasto de capital oculta su impacto en los gastos operativos a largo plazo. En la fabricación continua, una parada no programada causada por un fallo catastrófico del tablero de distribución cuesta órdenes de magnitud más que el precio de compra inicial del equipo. Seleccionar componentes robustos, formas de separación interna completas e interfaces de diagnóstico inteligentes protege la continuidad operativa a lo largo de décadas de ciclos de producción.

A medida que los paradigmas de fabricación migran hacia líneas de producción flexibles y mayores densidades de automatización eléctrica, el sistema de distribución de energía primaria debe acomodar ajustes de capacidad, desafíos armónicos e integración de infraestructura de datos sin requerir un reemplazo total. Las instalaciones que invierten en ingeniería estructurada, pruebas de tipo validadas y marcos de mantenimiento proactivo establecen bases resilientes para la automatización industrial ininterrumpida.

Preguntas Frecuentes

Q1: ¿Cuál es la principal diferencia operativa entre un panel de distribución estándar y un tablero de distribución industrial?

A1: Un panel de distribución estándar generalmente maneja umbrales de corriente más bajos, presenta una separación interna mínima (generalmente Forma 1 o Forma 2) y sirve cargas comerciales ligeras o de subdistribución con protección térmica-magnética básica. En contraste, un tablero de distribución industrial está diseñado para entradas de utilidad primaria o transformador, maneja niveles de falla prospectivos sustancialmente más altos (a menudo de 50kA a 100kA durante 1 a 3 segundos), incorpora separación interna sofisticada (Formas 3b a 4b) para proteger al personal durante el mantenimiento, e integra monitoreo avanzado de calidad de energía, protección de circuitos motorizada y protocolos de comunicación industrial para entornos de automatización.

Q2: ¿Por qué es crítica la norma de separación interna Forma 4b en la fabricación automatizada?

A2: La Forma 4b proporciona aislamiento físico completo de las barras colectoras principales de las unidades funcionales, de las unidades funcionales entre sí, y de todas las terminaciones de cable externas de las unidades adyacentes. En instalaciones automatizadas de alto tiempo de actividad, esta arquitectura permite a los técnicos realizar mantenimiento, reconfigurar o retirar una rama de motor o alimentador con fallas sin apagar toda la instalación. También detiene la propagación de fallas de arco interno, asegurando que una falla eléctrica dentro de un módulo de arranque no contamine ni comprometa los circuitos operativos adyacentes.

Q3: ¿Cómo afectan las cargas de automatización no lineales al diseño térmico de la tablero de distribución?

A3: El equipo industrial moderno utiliza altas concentraciones de cargas no lineales, como VFDs, controladores servo, fuentes de alimentación de robótica y sistemas de calefacción por inducción. Estos generan altas corrientes armónicas (particularmente las de 3er, 5to y 7mo orden). Las armónicas causan pérdidas adicionales por corrientes de Foucault y efecto piel dentro de las barras colectoras, inducen corrientes de Foucault en la estructura metálica del recinto y causan una carga de corriente extrema en el conductor neutro. En consecuencia, los diseños de sistemas requieren barras colectoras neutras sobredimensionadas al 200%, mayor separación entre los conductores de fase, descalificación especializada de las clasificaciones de interruptores estándar, o sistemas activos de cancelación de armónicos para prevenir un sobrecalentamiento severo.

Q4: ¿Qué parámetros dictan si un tablero de baja tensión requiere ventilación forzada o refrigeración en circuito cerrado?

A4: La decisión depende de la disipación de potencia interna (potencia térmica total generada por los interruptores, barras colectoras y equipos de monitoreo), la temperatura máxima de operación interna permisible, la temperatura ambiente externa de la sala y la clasificación ambiental IP requerida. Si el recinto debe estar sellado a IP54 o superior para mantener fuera el polvo industrial fino, la disipación de calor por convección natural es extremadamente baja. Si la generación de calor interna hace que las temperaturas superen los límites operativos calificados de los componentes del equipo (típicamente de 40°C a 50°C), se requieren acondicionadores de aire industriales en circuito cerrado o intercambiadores de calor de aire a agua para mantener las temperaturas internas dentro de las tolerancias de diseño sin introducir contaminantes externos.

Q5: ¿Cómo previene la coordinación selectiva (discriminación) el tiempo de inactividad generalizado en la fabricación?

A5: La coordinación selectiva es la disposición sistemática de dispositivos de protección aguas arriba y aguas abajo para asegurar que durante una sobrecorriente, cortocircuito o falla a tierra, solo el dispositivo de protección inmediatamente aguas arriba de la falla se abra. El resto del sistema de distribución permanece totalmente energizado. En la fabricación automatizada, la falta de coordinación significa que un cortocircuito en una rama secundaria menor podría disparar el interruptor principal dentro del equipo de entrada, desenergizando completamente la línea de fabricación, apagando los sistemas neumáticos y de refrigeración, y causando un amplio desperdicio de inventario y retrasos en el reinicio.
