Cómo elegir una caja de distribución a prueba de explosiones para áreas peligrosas

Introducción

Desplegar distribución eléctrica en entornos industriales peligrosos presenta graves riesgos explosivos que el equipo comercial estándar no puede soportar. Los gases inflamables, el polvo combustible y los vapores volátiles pueden desencadenar fácilmente desastres catastróficos si una sola chispa eléctrica escapa de un recinto.

Especificar un panel de distribución incorrecto conduce a violaciones fatales de seguridad, paradas de planta y responsabilidades financieras catastróficas. Los contratistas de ingeniería enfrentan enormes riesgos legales y financieros si el equipo de área peligrosa falla en las pruebas de contención explosiva.

Esta guía de selección integral desglosa parámetros de ingeniería precisos, certificaciones internacionales Ex y listas de verificación de adquisiciones. Utilice esta guía para adquirir equipos robustos y certificados adaptados específicamente a la zona peligrosa de su instalación.

Factores Clave a Considerar al Seleccionar Paneles a Prueba de Explosiones

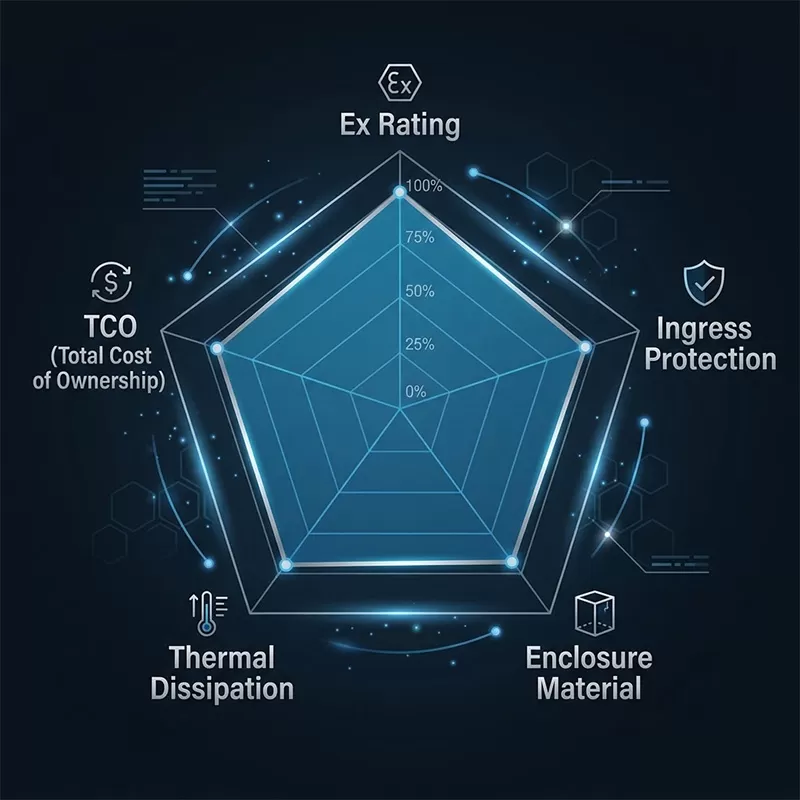

Elegir una caja de distribución a prueba de llamas confiable requiere una evaluación integral del contenedor físico, las calificaciones eléctricas y las clasificaciones de zonas peligrosas. Omitir cualquier estándar de ingeniería compromete la seguridad de la planta.

1. Calificaciones Eléctricas y Parámetros de Corriente

El equipo interno debe manejar corrientes de operación continuas máximas sin generar temperaturas internas excesivas que puedan encender atmósferas externas.

● Dimensionamiento de Voltaje y Amperaje: Verifique las calificaciones de la barra colectora principal para que coincidan con las cargas industriales continuas entrantes.

● Resistencia a Cortocircuitos (kA): Asegúrese de que los interruptores internos interrumpan de manera segura las corrientes de falla máximas prospectivas.

● Derating Térmico de Componentes: Tenga en cuenta las restricciones térmicas encerradas al calcular las capacidades operativas de los interruptores.

2. Clasificación de Áreas Peligrosas y Calificaciones Ex

Hacer coincidir el equipo con su zona específica de gas o polvo explosivo es la decisión de seguridad más crítica en todo el flujo de trabajo de adquisiciones.

● Coincidencia de Zona y División: Identifique si su sitio requiere calificaciones ATEX Zona 1/2 (Gas) o NEC Clase I, División 1/2.

● Verificación del Grupo de Gas: Asegúrese de que el material de la envoltura y los caminos de llama contengan de manera segura explosiones que involucren gases del Grupo IIA, IIB o IIIC.

● Clase de Temperatura (Clasificación T): Confirme los límites de temperatura máxima de superficie (por ejemplo, T4 o T6) para prevenir la autoignición de volátiles circundantes.

Escenario de Aplicación vs. Matriz de Especificaciones Recomendadas

3. Material de Envoltura e Integridad a Prueba de Llama

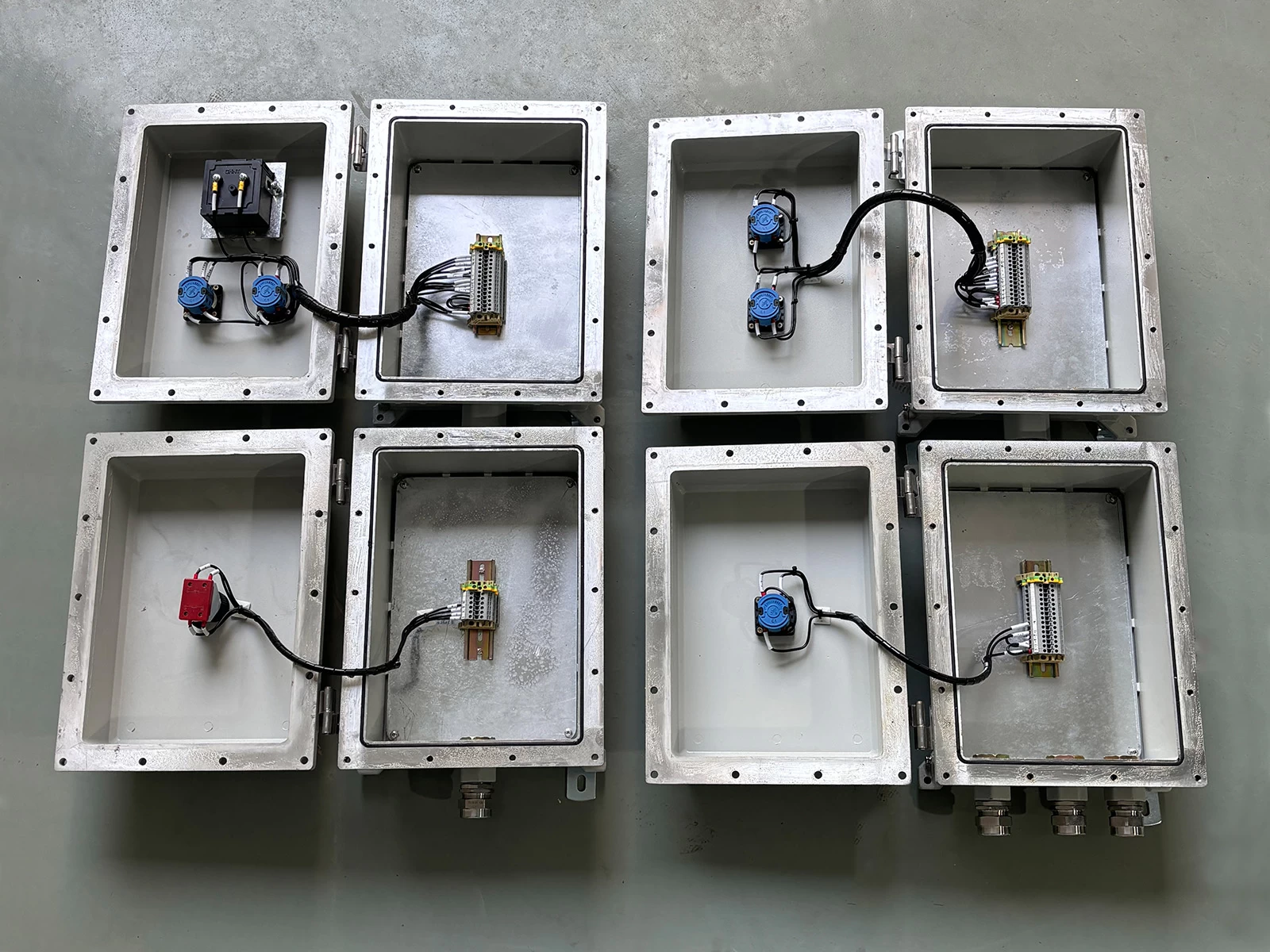

Un panel a prueba de explosiones se basa en paredes físicas gruesas y resistentes y caminos de llama mecanizados con precisión para enfriar y apagar los gases explosivos internos antes de que escapen.

● Aluminio Libre de Cobre: Ofrece un equilibrio ideal de durabilidad ligera y excelente resistencia a la corrosión para uso industrial general.

● Acero Inoxidable 316L: Obligatorio para plantas químicas altamente corrosivas o instalaciones marítimas en alta mar.

● Caminos de Llama de Precisión: Asegúrese de que las juntas con brida o roscadas mantengan estrictamente las tolerancias de fabricación por debajo de 0.15 mm.

4. Normas Internacionales y Cumplimiento

Instalar equipos no certificados puede resultar en el cierre inmediato de la planta, auditorías de seguros fallidas y severas sanciones regulatorias.

● Certificaciones ATEX / IECEx: Verifique que el ensamblaje completo cuente con certificados internacionales de protección contra explosiones reconocidos.

● Aprobaciones UL / CSA: Exija marcas de certificación de América del Norte si despliega equipos en los mercados de EE. UU. o Canadá.

● Protección contra Ingresos IP66: Asegúrese de un sellado completo contra lavados a alta presión y lluvia intensa.

Personalización vs. Configuraciones Estándar

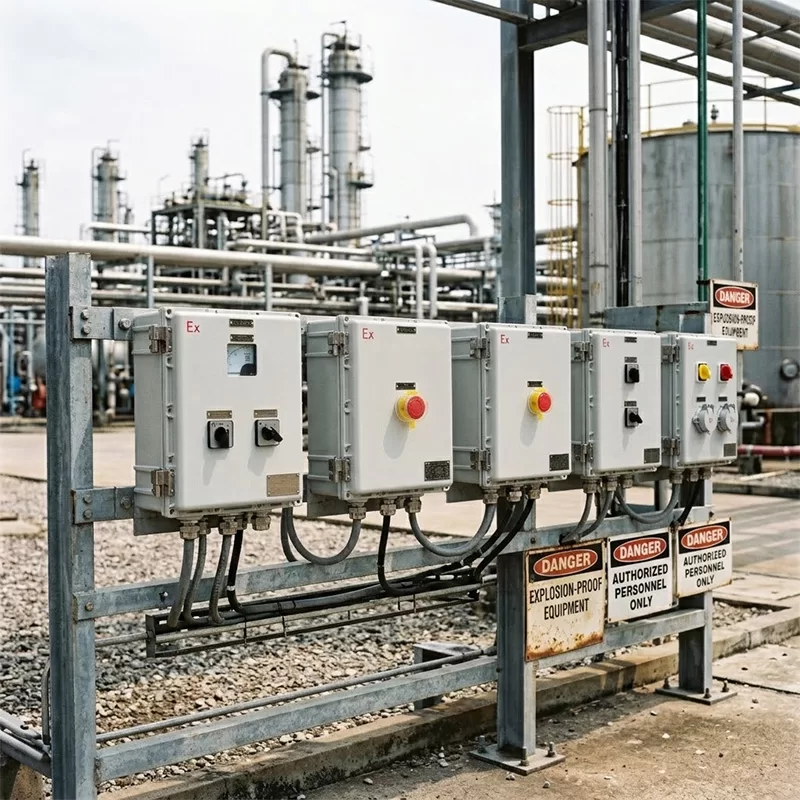

Las cajas de conexión estándar raramente cumplen con esquemas de control industrial complejos. Optar por recintos diseñados a medida garantiza una integración perfecta con los sistemas de automatización del sitio.

● Interfaces de Operador Personalizadas: Integre pulsadores a prueba de explosiones, luces piloto y diales de potenciómetro directamente en la tapa pesada.

● Entradas de Pasacables a Medida: Pre-máquina entradas de conducto métricas o NPT roscadas para coincidir con los requisitos de cableado exactos del sitio.

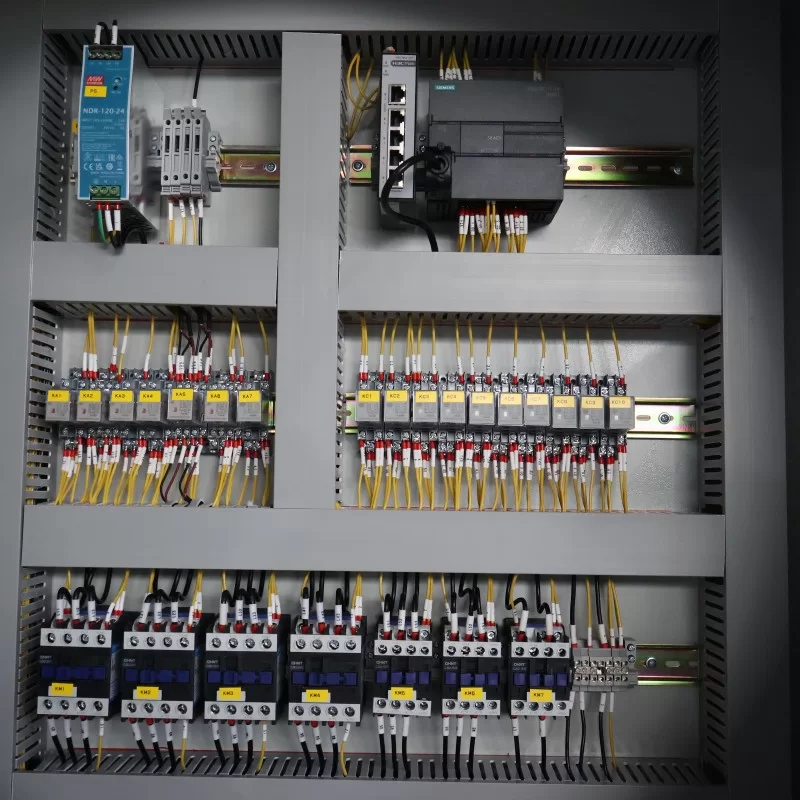

● Distribuciones de Componentes Internos: Placas de montaje personalizadas configuradas para interruptores, contactores o módulos PLC específicos.

Adquirir un panel eléctrico de ubicación peligrosa completamente ensamblado y probado en fábrica elimina modificaciones peligrosas en el campo. Perforar o alterar una caja a prueba de explosiones en el sitio anula instantáneamente su certificación de seguridad.

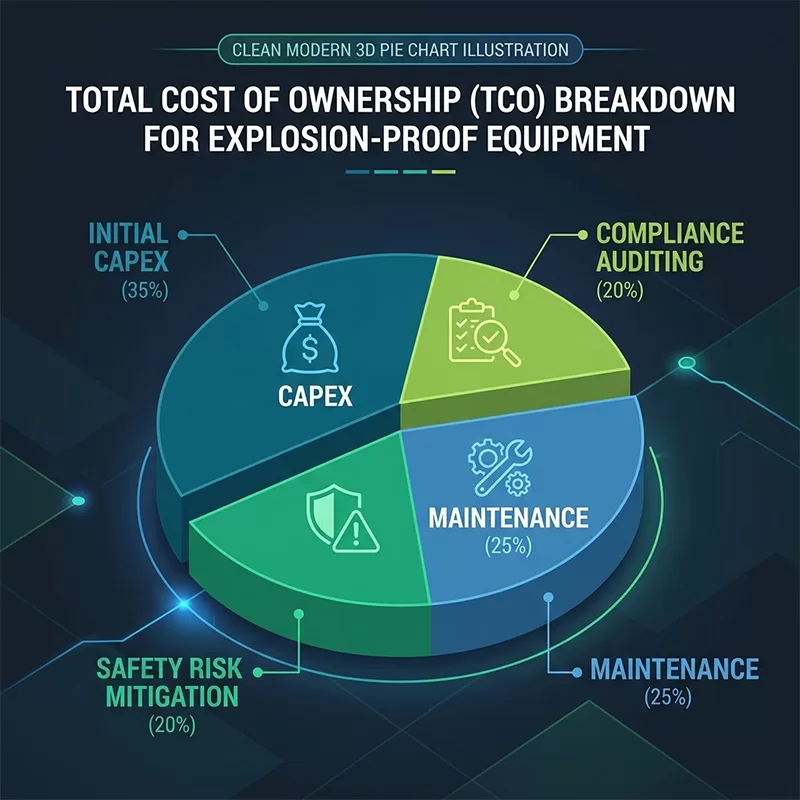

Evaluando el Costo Total de Propiedad (TCO)

Centrarse únicamente en el precio de compra inicial (CAPEX) a menudo oculta severos gastos operativos y de seguridad a largo plazo (OPEX). El hardware a prueba de explosiones certificado previene desastres catastróficos en la planta.

● Riesgo de Ignición Cero: La ingeniería de contención premium elimina completamente las responsabilidades por explosiones catastróficas.

● Reducción de Costos de Mantenimiento: Las aleaciones resistentes a la corrosión y las juntas robustas minimizan el servicio rutinario en campo.

● Tranquilidad Regulatoria: Las unidades completamente certificadas pasan rigurosas inspecciones de seguridad sin costosos retrasos en el proyecto.

Criterios de Selección de Proveedores: Más Allá del Producto

Colaborar con un fabricante OEM experimentado es tan crucial como redactar especificaciones técnicas precisas. Un proveedor calificado asegura el cumplimiento regulatorio total desde la revisión de planos hasta el despacho final.

● Soporte en Diseño de Ingeniería: El proveedor debe proporcionar dibujos CAD 2D/3D certificados y documentación de cumplimiento Ex antes de la producción.

● Capacidades de Pruebas Internas: Verifique que la fábrica realice pruebas de presión rigurosas y verificaciones dieléctricas en cada recinto.

● Estándares de Embalaje para Exportación: Las cajas de madera resistentes y aptas para el mar previenen daños físicos a los caminos de llama mecanizados durante el tránsito internacional de carga.

Matriz de Lista de Verificación de Evaluación de Proveedores

FAQ

Q: ¿Puedo perforar agujeros adicionales para la entrada de cables en mi caja de distribución a prueba de explosiones en el sitio?

No. Modificar una caja a prueba de explosiones en el campo viola sus estándares de certificación y crea peligros extremos para la seguridad. Todas las entradas de cables deben ser mecanizadas y certificadas en fábrica durante la producción.

Q: ¿Cuál es la diferencia entre las cajas de seguridad aumentada (Ex e) y las a prueba de llamas (Ex d)?

Las cajas a prueba de llamas (Ex d) están construidas lo suficientemente robustas como para contener y enfriar una explosión interna. Las cajas de seguridad aumentada (Ex e) utilizan métodos de construcción superiores para prevenir que se produzcan arcos y chispas en primer lugar.

Q: ¿Cómo selecciono la clase de temperatura correcta (T-Code) para mi área peligrosa?

Debes identificar la temperatura de autoignición de los gases inflamables específicos presentes en tu sitio. La clasificación de temperatura máxima de la superficie del equipo debe permanecer por debajo de ese umbral de ignición de manera segura.

Q: ¿Por qué se prefiere el aluminio libre de cobre sobre el aluminio estándar para ubicaciones peligrosas?

El aluminio estándar contiene trazas de cobre que pueden chispas violentamente si se golpean contra hierro o acero oxidados en una atmósfera peligrosa. Las aleaciones libres de cobre eliminan completamente este riesgo de chispa por impacto.

Asóciate con XDEPE para Soluciones Certificadas de Áreas Peligrosas

Asegurar tu entorno industrial peligroso requiere calidad intransigente y protección certificada. En XDEPE, diseñamos y fabricamos cajas de distribución a prueba de explosiones y tableros eléctricos a medida según los parámetros exactos de tu proyecto. Envía tu Diagrama Unifilar (SLD) y especificaciones de zona a nuestro equipo de ingeniería hoy para recibir una cotización integral directa de fábrica en un plazo de 24 horas.
