¿Qué es un equipo de conmutación extraíble (tipo cajón)? Una guía completa para principiantes

Introducción

La distribución de energía industrial exige una fiabilidad absoluta y una interrupción mínima del mantenimiento. Los tableros de distribución de tipo fijo tradicionales requieren paradas completas de la planta solo para dar servicio a un único interruptor de circuito defectuoso.

Este tedioso proceso causa enormes pérdidas financieras y retrasos inaceptables en la producción para las instalaciones industriales pesadas. Los gerentes de ingeniería necesitan un sistema más inteligente que permita el reemplazo seguro de componentes sin afectar toda la red eléctrica.

Esta guía completa desglosa la tecnología central detrás de los interruptores extraíbles. Aprenda cómo los diseños de tipo cajón revolucionan la distribución de energía de baja tensión y maximizan el tiempo de actividad operativo.

¿Qué es un Interruptor Extraíble? Definición y Propósito

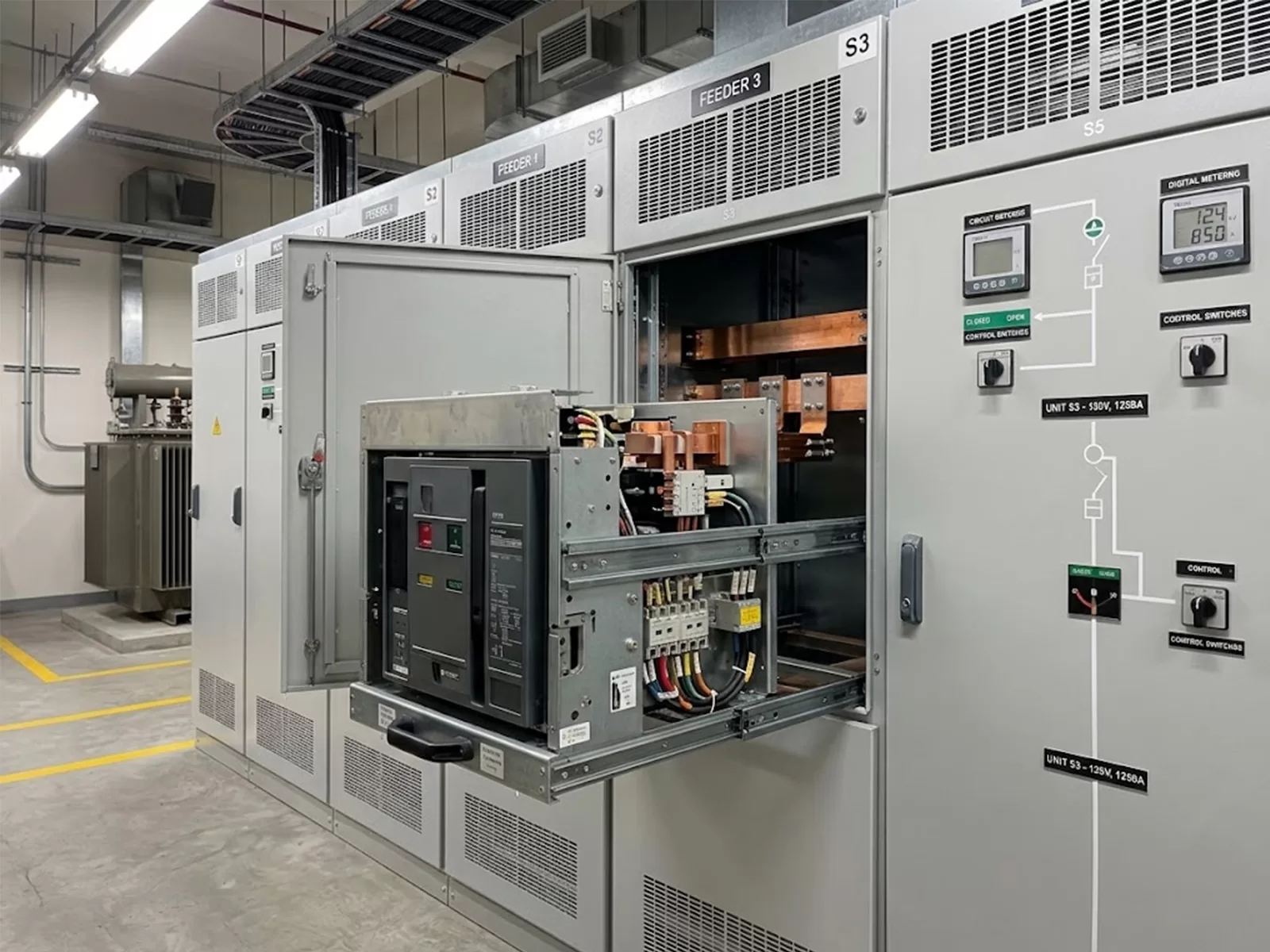

El interruptor extraíble es un conjunto avanzado de distribución de energía de baja tensión que presenta unidades de cajón modulares, plug-and-play, que se pueden insertar o retirar de manera segura.

Permite a los operadores dar servicio, probar o reemplazar unidades funcionales individuales sin desenergizar la barra colectora principal del sistema. Los propósitos centrales de esta arquitectura modular incluyen:

● Mantenimiento Rápido: Reemplazar una unidad de cajón funcional defectuosa en minutos en lugar de horas.

● Mayor Seguridad para el Operador: Operar mecanismos de aislamiento mecánico de manera segura detrás de puertas de gabinete cerradas.

● Alta Optimización del Espacio: Apilar múltiples cajones de circuito funcional de manera compacta dentro de un solo marco vertical.

● Escalabilidad Sin Problemas: Agregar o actualizar módulos de cajón fácilmente a medida que crecen las demandas de energía de la instalación.

Especificaciones Técnicas Estándar para Interruptores Extraíbles

¿Cómo Funciona el Interruptor de Tipo Cajón?

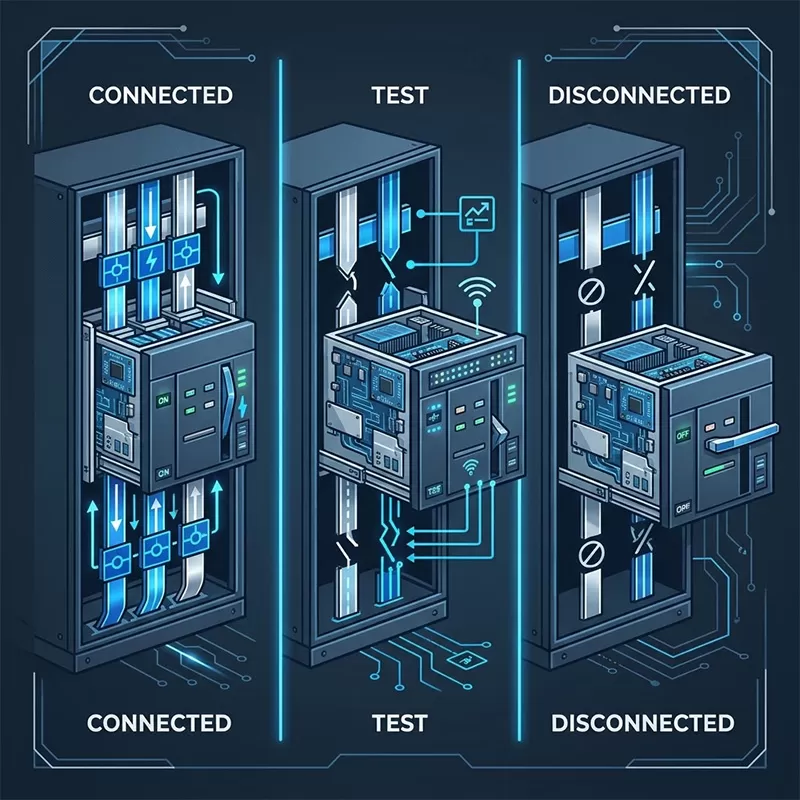

Entender el funcionamiento de un interruptor de tipo cajón se basa en su exclusivo sistema mecánico de estantería de tres posiciones. La unidad funcional del cajón se mueve suavemente a lo largo de rieles guía de precisión dentro del compartimento vertical.

El mecanismo de estantería mecánica sigue un flujo de trabajo operativo estricto y seguro:

● Paso 1 (Posición Conectada): Los contactos del circuito principal están completamente conectados a la barra vertical activa, suministrando energía a la carga.

● Paso 2 (Posición de Prueba): El cajón se extrae ligeramente; la energía principal está desconectada mientras que los circuitos de control auxiliares permanecen activos para pruebas.

● Paso 3 (Posición Desconectada/Retirada): La unidad está físicamente separada e aislada de todos los circuitos activos, permitiendo una extracción segura del gabinete.

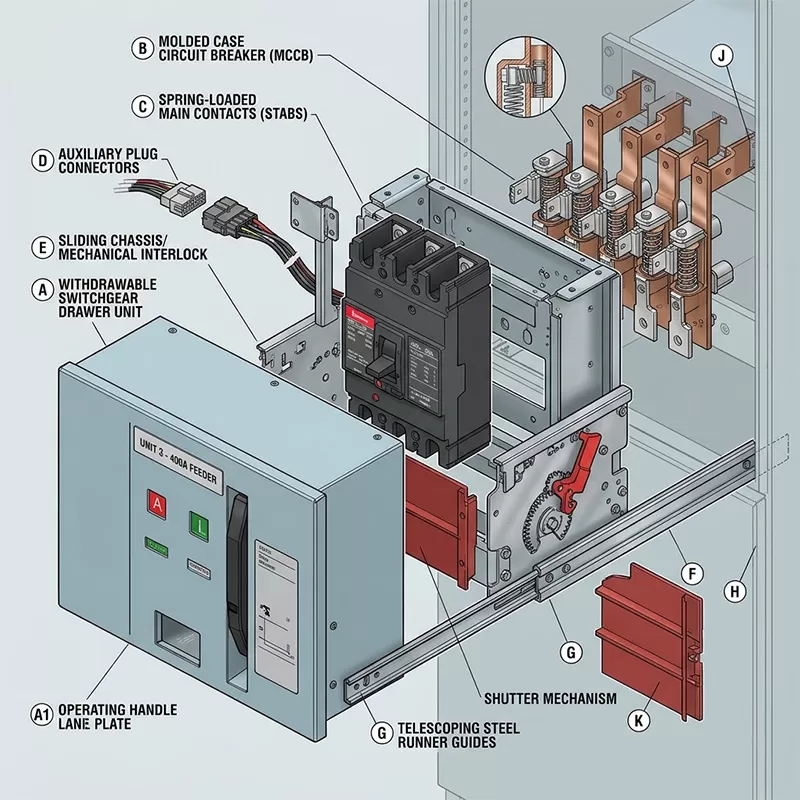

Componentes Clave de un Interruptor de Baja Tensión Modular

Un sistema de interruptor de baja tensión modular fiable combina un marco estructural resistente con elementos de bloqueo mecánico precisos.

1. Unidades de Cajón Funcionales

Estos cajones metálicos modulares albergan interruptores automáticos individuales, contactores y relés de sobrecarga térmica. Cada cajón se desliza de forma independiente en su marco de compartimento designado.

2. Sistema de Barra Colectora Principal

Barras colectoras de cobre estañado de alta pureza corren vertical y horizontalmente a través de la carcasa. Manejan la distribución de corriente eléctrica a granel a través de todos los módulos activos del gabinete.

3. Contactos Primarios y Secundarios Enchufables

Contactos de cobre autoalineables con resorte conectan el cajón con las barras colectoras activas. Aseguran una continuidad eléctrica segura durante operaciones de alta corriente.

4. Bloqueos Mecánicos Interbloqueados

Mecanismos de seguridad que impiden físicamente a los operadores colocar un cajón dentro o fuera mientras el interruptor automático está cerrado bajo carga.

Comparación entre Interruptores de Tipo Fijo y Retirables

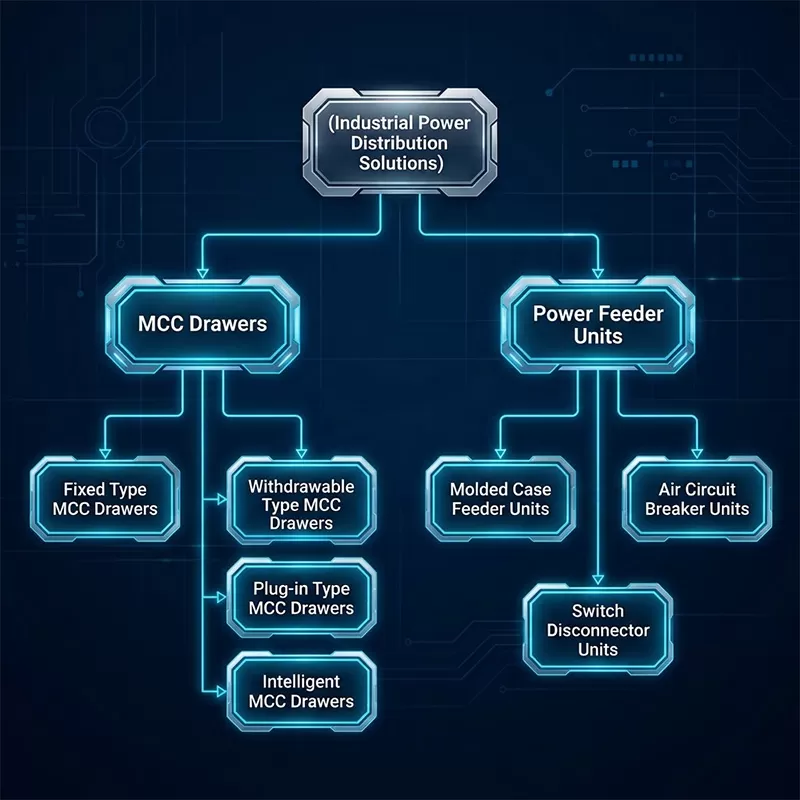

Tipos principales de ensamblajes de interruptores extraíbles

Los ingenieros clasifican estos sistemas según su función de control principal y las configuraciones de módulos internos dentro de un armario de distribución de baja tensión.

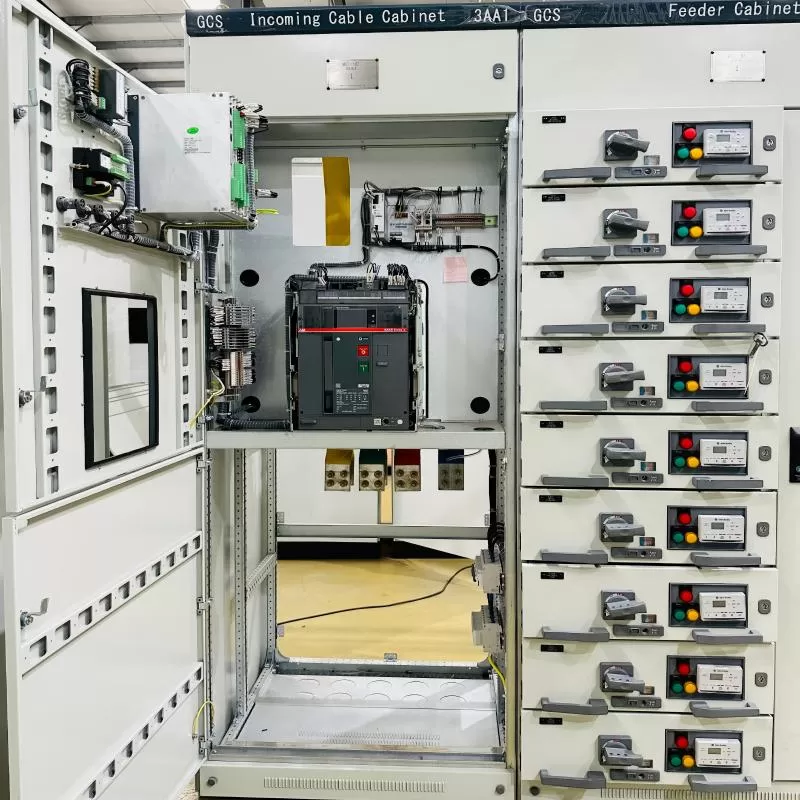

1. Cajones de Centro de Control de Motores (MCC)

○ Diseñados específicamente para gestionar bombas, ventiladores y motores de cintas transportadoras industriales pesadas.

○ Integra contactores, relés de protección de motores y arrancadores suaves dentro de módulos de cajón compactos.

○ Permite el reemplazo ultrarrápido de una unidad de arranque de motor fallida sin detener las líneas vecinas.

2. Unidades de Cajón de Alimentación de Energía

○ Equipadas con interruptores automáticos de caja moldeada de alta capacidad (MCCBs) para distribuir energía en zonas.

○ Proporciona protección confiable de circuitos de rama a subpaneles y redes de iluminación aguas abajo.

○ Ofrece altas calificaciones de resistencia a cortocircuitos para una protección robusta de infraestructuras comerciales.

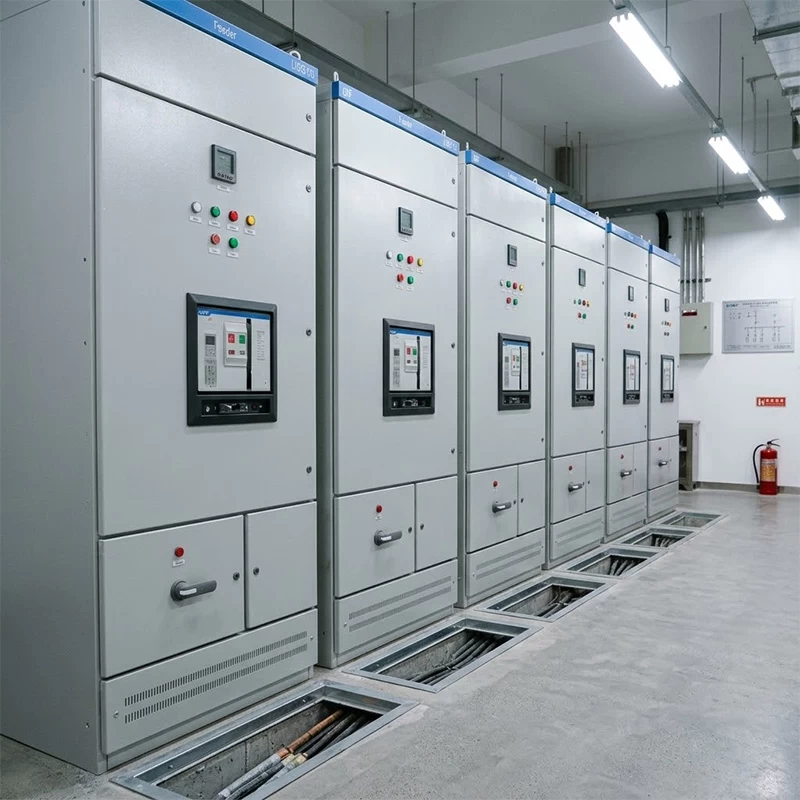

Aplicaciones e industrias típicas

Las instalaciones de interruptores extraíbles inteligentes son fundamentales para instalaciones críticas que no pueden tolerar apagones eléctricos inesperados.

● Industrias de Proceso Continuo: Las refinerías de petróleo y las plantas químicas utilizan unidades MCC extraíbles para cambiar arrancadores de motor sin detener los ciclos de producción continua.

● Centros de Datos Modernos: Asegura la distribución ininterrumpida de energía a las bombas de enfriamiento de salas de servidores y unidades de ventilación de manejo de aire.

● Grandes Plantas de Agua Municipales: Gestiona estaciones de bombeo masivas donde el mantenimiento rápido de cajones previene interrupciones críticas en el suministro de agua.

● Rascacielos Comerciales: Alimenta de manera segura los chillers HVAC pesados de los edificios y los sistemas de circulación de seguridad vital de emergencia.

FAQ

Q: ¿Cuál es la principal ventaja de los equipos de conmutación extraíbles en comparación con los equipos de conmutación fijos?

La principal ventaja es la capacidad de intercambiar en caliente o dar servicio a unidades de cajón individuales de manera segura sin apagar todo el tablero eléctrico, lo que reduce drásticamente el tiempo de inactividad de la instalación.

Q: ¿Puedo sacar una unidad de cajón mientras está llevando una carga eléctrica activa?

No. Los bloqueos mecánicos integrados evitan que el cajón se extraiga a menos que el interruptor de circuito esté explícitamente disparado y abierto, protegiendo a los operadores de peligrosos arcos eléctricos.

Q: ¿Dónde se utiliza más comúnmente un gabinete MCC extraíble?

Se utilizan predominantemente en aplicaciones de control de motores industriales pesados, como plantas químicas, instalaciones de aguas residuales y grandes complejos de fabricación con numerosas bombas y motores.

Q: ¿Es un tablero de baja tensión extraíble más caro que los paneles estándar?

Sí, la inversión inicial de capital es mayor debido a rieles guía de precisión, contactos enchufables y complejos bloqueos mecánicos. Sin embargo, ahorra una cantidad significativa de dinero a largo plazo al eliminar el costoso tiempo de inactividad de producción de la instalación.
