Cómo optimizar un cuadro de distribución eléctrica trifásico para equipos de fabricación pesada

Los entornos de fabricación pesada empujan los sistemas eléctricos a sus límites absolutos. Las caídas de voltaje, las distorsiones armónicas y los disparos inesperados de los interruptores detienen las líneas de producción y convierten rápidamente los márgenes de beneficio en pérdidas operativas pronunciadas. En el centro de cada sistema de energía industrial resiliente se encuentra la caja de distribución eléctrica de 3 fases.

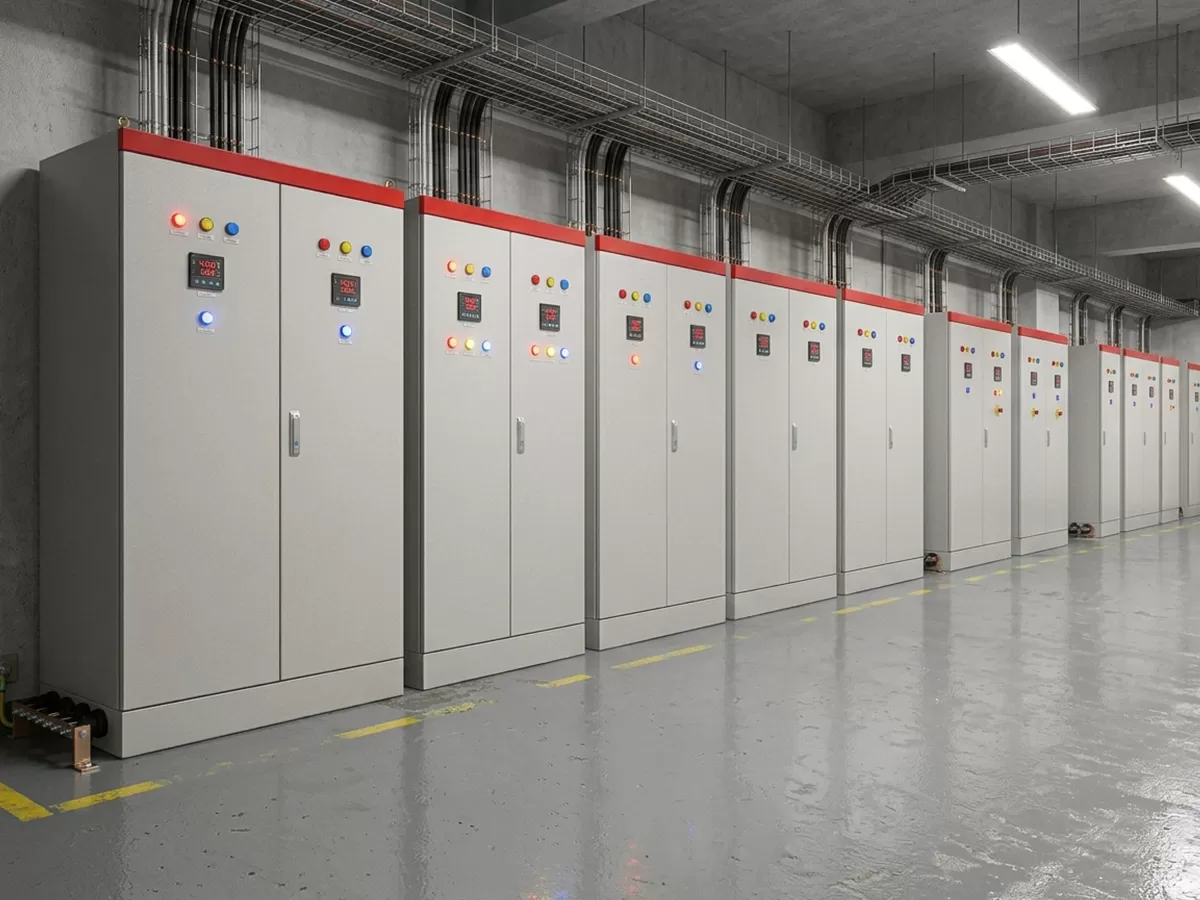

Lejos de ser solo un gabinete de acero pasivo, esta unidad funciona como el corazón operativo de su instalación. Dirige alimentadores de alta corriente, aísla fallas en la línea y equilibra cargas industriales exigentes. Cuando está correctamente configurada, protege maquinaria de varios millones de dólares de fallas catastróficas.

En XDEPE, diseñamos hardware de distribución de energía industrial construido para soportar condiciones operativas rigurosas. Si su planta de fabricación enfrenta fallas eléctricas recurrentes, facturas de energía más altas de lo esperado o disparos erráticos de máquinas, lea esta guía de optimización. Luego, hable con nuestro personal de ingeniería para revisar la topología de su sistema.

1. Calcule las Cargas de Arranque y Establezca Márgenes Térmicos del Mundo Real

El equipo de fabricación pesada rara vez opera con perfiles de potencia uniformes y lineales. El equipo de alta resistencia, como las máquinas CNC de múltiples ejes, prensas hidráulicas y maquinaria de moldeo por inyección, demanda corrientes de arranque inmensas durante el inicio del motor. Estos picos de arranque alcanzan frecuentemente de seis a ocho veces la amperaje de carga completa continua (FLA).

Si dimensiona su caja de distribución eléctrica de 3 fases únicamente en función de las cargas continuas en estado estable, los interruptores internos experimentarán disparos molestos. Además, la operación continua cerca de la capacidad máxima provoca acumulación de calor interno, lo que lleva a una reducción térmica de interruptores sensibles y relés de protección.

• Calcule Amperios de Pico vs. Continuos: Mapee la carga total combinada de funcionamiento de su maquinaria, luego agregue la amperaje máxima de rotor bloqueado (LRA) del motor más grande que podría arrancar simultáneamente.
• Implemente la Regla de Expansión del 20-25%: Siempre deje al menos un 20% a 25% de capacidad eléctrica y física de reserva dentro del recinto. Este margen absorbe picos momentáneos sin estrés térmico y permite la expansión futura de la planta sin reemplazar el recinto principal.
• Compense la Temperatura Ambiente de la Planta: Las clasificaciones estándar de los interruptores asumen una temperatura externa ambiente de 40°C (104°F). Si el piso de su planta supera esta línea base durante las operaciones de verano pico, reduzca la capacidad de sus interruptores de acuerdo con las pautas del fabricante para evitar disparos falsos.

2. Equilibre las Cargas de Fase para Proteger Motores y Conductores Neutros

Las corrientes de fase desbalanceadas son un problema silencioso y costoso en las plantas de fabricación. Cuando las cargas monofásicas (como calentadores auxiliares, paneles de control, iluminación de planta y PLCs localizados) extraen energía de manera desigual a través de su suministro trifásico, ocurre un desbalance de voltaje.

Un mero desbalance de voltaje del 2% al 3% entre fases puede causar un aumento de temperatura del 18% al 25% en un motor de inducción de CA. Este calor adicional destruye el aislamiento de las bobinas del motor, introduce vibración mecánica y coloca corriente peligrosa en la barra colectora neutra.

Para eliminar este riesgo, adopte una programación de carga disciplinada dentro de su caja de distribución eléctrica de 3 fases:

• Distribuir Cargas Monofásicas Simétricamente: Distribuya sus circuitos monofásicos de rama de manera uniforme a través de la Fase A (L1), Fase B (L2) y Fase C (L3). Use un medidor de pinza de doble elemento durante un turno estándar para confirmar el equilibrio de corriente dentro del 5% en las tres fases.
• Mitigar Armónicos de Variadores de Frecuencia (VFD): Las cargas no lineales como los VFD, controladores servo y equipos de soldadura robótica inyectan corrientes armónicas de regreso a la línea de alimentación. Esto causa pérdidas en transformadores y sobrecalentamiento en las barras colectoras.
• Instalar Filtros Armónicos Activos o Pasivos: Ubique reactores de sintonización o filtros armónicos activos directamente aguas arriba o dentro de su recinto de distribución para mantener la Distorsión Armónica Total (THD) dentro de los estándares de cumplimiento IEEE 519.

3. Especificar Barras Colectoras Superiores y Protección de Circuito Coordinada

Una caja de distribución eléctrica de 3 fases bien optimizada depende en gran medida de la calidad de sus conductores internos y la velocidad de su equipo de conmutación de protección. Las barras colectoras de cobre delgadas y de baja calidad o de aluminio sin recubrimiento crean una resistencia de contacto excesiva, creando puntos calientes localizados peligrosos bajo cargas pesadas.

Barras Colectoras de Cobre Estañado de Alta Conductividad

Siempre especifique barras colectoras de cobre sólido, de alta pureza y electroestañadas (99.9% Cu ETP) en lugar de aluminio. El estañado detiene la oxidación del cobre, resiste contaminantes corrosivos en el aire y reduce la resistencia de las juntas. Asegúrese de que la sección transversal de la barra colectora coincida tanto con sus necesidades de amperaje continuo como con la corriente de falla de cortocircuito prospectiva (calificación en kA) de su subestación local.

Protección de Circuito en Niveles y en Cascada

Coordine los disparos de los interruptores en todos los niveles de su sistema de distribución:

• Unidad Principal de Entrada: Instale un Interruptor Automático de Caja Moldeada (MCCB) o un Interruptor Automático de Aire (ACB) equipado con una unidad de disparo electrónico (ETU) para gestionar los ajustes de protección de Largo Tiempo (L), Corto Tiempo (S), Instantáneo (I) y de Falla a Tierra (G).
• Distribución de Rama: Despliegue MCCBs térmico-magnéticos o electrónicos individuales para alimentaciones de equipos pesados, y Disyuntores Miniatura (MCBs) con curvas de disparo Tipo C o D para circuitos de motores y cargas inductivas.
• Dispositivos de Corriente Residual (RCDs): Integre protección contra fugas a tierra para proteger al personal y a circuitos de control costosos contra fallas a tierra de bajo nivel que podrían no activar disparos de sobrecorriente estándar.
• Dispositivos de Protección contra Sobretensiones (SPDs): El conmutador de cargas inductivas industriales crea picos de voltaje masivos. Instale SPDs de alta energía Tipo 1+2 justo en las conexiones de la barra colectora de entrada para proteger la electrónica sensible de las máquinas contra rayos y transitorios de conmutación de energía.

Los ingenieros de XDEPE configuran configuraciones personalizadas de coordinación de interruptores para aislar fallas eléctricas en la rama local, manteniendo el circuito principal de entrada en línea y protegiendo las líneas de ensamblaje no afectadas.

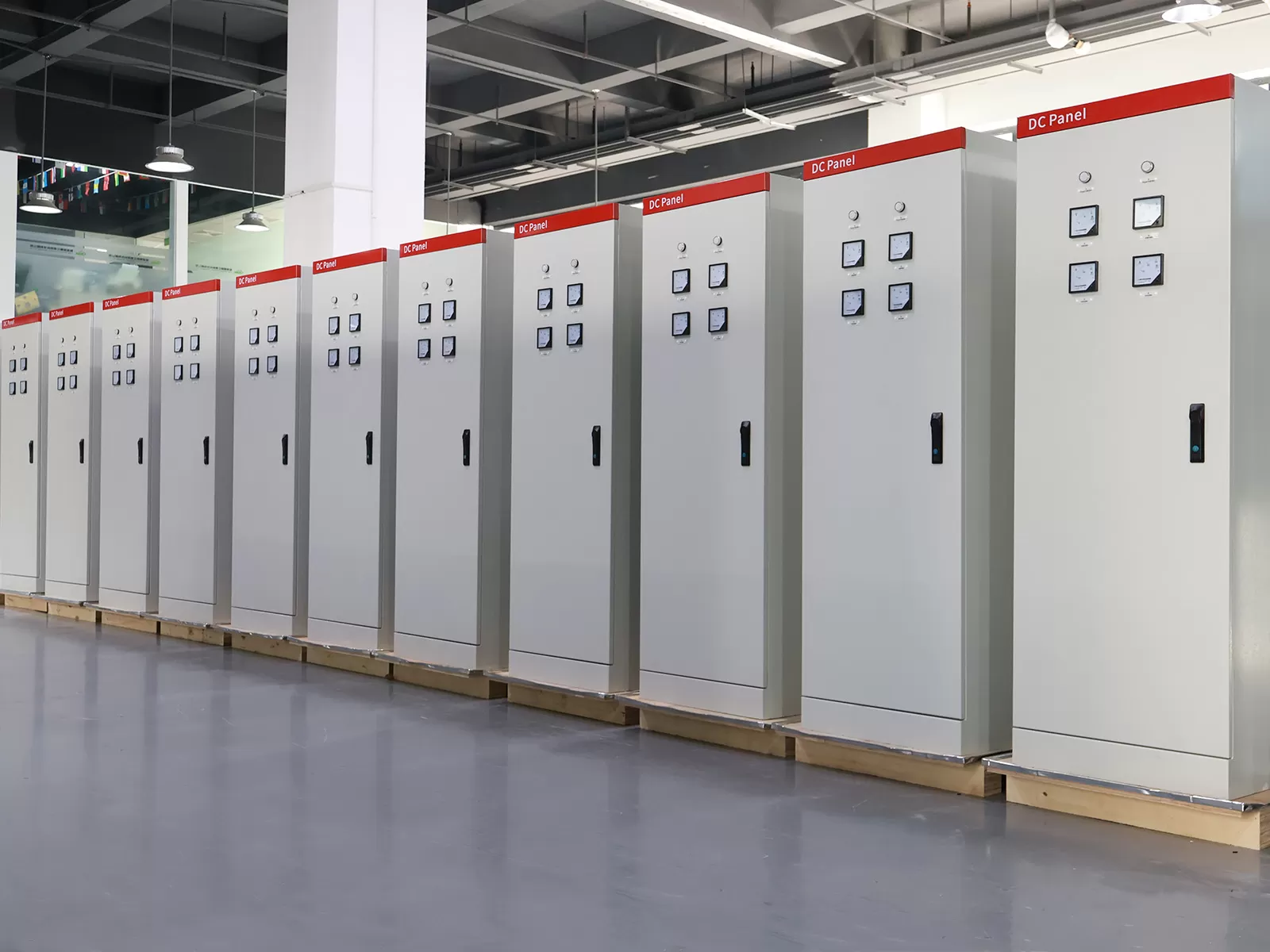

4. Mejorar la Gestión Térmica y la Durabilidad del Recinto Robusto

Las instalaciones de fabricación son entornos duros. Las virutas de metal, aerosoles de aceite, polvo en el aire y altas temperaturas ambientales amenazan la fiabilidad eléctrica. La acumulación de calor dentro de un recinto sellado herméticamente sigue siendo una causa principal de fallas inesperadas del equipo.

Elegir la Clasificación de Protección contra Ingreso (IP) Correcta

Seleccionar la clasificación de recinto incorrecta garantiza una vida útil acortada de los componentes. Los recintos estándar de oficina o comerciales no pueden manejar las condiciones de fábrica:

• IP54 / IP55: Adecuado para entornos de taller estándar con salpicaduras limitadas de agua y polvo no conductor.
• IP65 / NEMA 4: Esencial para zonas de procesamiento que enfrentan ciclos de lavado, altas concentraciones de polvo conductor o exposición constante a neblina de aceite de refrigerantes.

Gestión Térmica Activa y Pasiva

No dependa de la convección natural del gabinete si su disipación de calor continua interna supera los 500 vatios. El calor atrapado seca los electrolitos de los capacitores y aumenta la resistencia interna:

• Espaciado de Componentes: Mantenga canales de aire claros entre interruptores de alta amperaje. Evite agrupar componentes que generan calor, como transformadores de control, directamente debajo de relés de monitoreo sensibles.
• Enfriamiento por Aire Forzado vs. Enfriamiento en Circuito Cerrado: Mientras que los ventiladores de entrada con lamas y filtros de partículas reemplazables funcionan en zonas secas y limpias, las fábricas húmedas o aceitosas requieren enfriamiento en circuito cerrado. Instale intercambiadores de calor montados en el lado industrial o acondicionadores de aire de gabinete para enfriar el aire interno sin atraer contaminantes del piso de la planta.
• Aislamiento de Vibraciones: La maquinaria pesada transfiere vibraciones mecánicas a través de pisos de concreto, lo que puede aflojar conexiones eléctricas. Monte su caja de distribución eléctrica de 3 fases utilizando soportes de amortiguación de vibraciones de alta resistencia y agregue arandelas de resorte o tuercas de brida dentadas a las juntas del busbar interno.

5. Desplegar Monitoreo Predictivo y Defensas contra Arcos Eléctricos

La gestión industrial moderna requiere avanzar más allá de la lucha reactiva contra incendios. No debe esperar a que haya humo, un estallido fuerte o un interruptor principal disparado para reconocer una línea de distribución fallida. Integrar herramientas de monitoreo inteligente en su caja de tres fases cambia a su equipo a un modelo de mantenimiento predictivo eficiente.

Las unidades modernizadas utilizan sensores digitales que rastrean continuamente las condiciones de operación:

• Medidores de Potencia Digital IoT: Equipe cada busbar entrante con medidores inteligentes multifuncionales que emitan datos RS-485 Modbus o Ethernet. Rastrear el equilibrio de fase en tiempo real, el factor de potencia, la energía activa/reactiva y la distorsión armónica total (THD).
• Ventanas de Inspección Infrarroja (IR): Instale mirillas infrarrojas transparentes en la puerta del gabinete. Esto permite a los técnicos de mantenimiento realizar escaneos termográficos en las terminaciones de cables primarios y en los terminales de los interruptores sin abrir el recinto ni exponerse a busbars energizados.
• Sensores de Temperatura de Contacto Continuo: Monte sensores de superficie infrarrojos o inalámbricos sin contacto directamente en uniones críticas de cables. Establezca umbrales de advertencia para alertar a los ingenieros a través del sistema SCADA de la planta cuando una unión suelta comience a calentarse.
• Detección Óptica de Arcos Eléctricos: Los arcos eléctricos pueden destruir equipos y causar lesiones graves en milisegundos. Los recintos de distribución modernos utilizan sensores ópticos puntuales combinados con sensores de sobrecorriente instantáneos para disparar interruptores de circuito aguas arriba en menos de 10 milisegundos, conteniendo posibles arcos eléctricos antes de que se expandan.

6. Estandarizar Programas de Mantenimiento y Asegurar el Cumplimiento Regulatorio

Incluso la configuración de distribución más avanzada fallará si se descuida. El mantenimiento preventivo regular preserva la integridad de las conexiones internas, garantiza la seguridad personal y asegura el cumplimiento total con marcos regulatorios como IEC 61439-1/2, UL 508A o NFPA 70 (NEC).

1. Verificaciones de Torque: El ciclo térmico expande y contrae continuamente las conexiones metálicas, lo que afloja las uniones atornilladas con el tiempo. Utilice una llave de torque calibrada cada seis a doce meses para verificar todas las uniones de barra colectora y los terminales contra los valores especificados en Newton-metro (Nm) por el fabricante.
2. Pruebas de Resistencia de Aislamiento (Megóhmetro): Desconecte la electrónica sensible y realice una prueba anual de megóhmetro de 1,000V DC entre fases y de fase a tierra. Una caída brusca en la resistencia de aislamiento expone cubiertas de cable defectuosas o contaminación en la superficie interna.
3. Continuidad a Tierra y Conexión a Tierra: Verifique la conexión a tierra de baja impedancia entre el marco de la caja, la puerta, los subpaneles y el conductor de tierra entrante. La resistencia a tierra debe permanecer consistentemente por debajo de 1.0 Ohm.
4. Limpie los Componentes Internos: Utilice una aspiradora industrial con una boquilla antiestática para eliminar los desechos sueltos de las ventilaciones del interruptor y los soportes de la barra colectora. Nunca limpie un panel activo utilizando aire comprimido a alta presión, ya que esto introduce polvo conductor en los delicados mecanismos de conmutación.


Maximice su Tiempo de Actividad Industrial con Distribución de Energía Optimizada

Optimizar la caja de distribución eléctrica de 3 fases de su instalación ofrece un claro retorno de inversión. Dimensionar los interruptores para manejar el arranque de motor en pico, equilibrar la corriente entre fases, instalar barras colectoras de cobre estañado y establecer controles climáticos en circuito cerrado elimina el tiempo de inactividad inesperado y preserva maquinaria costosa.

Cada entorno de producción industrial presenta sus propias demandas de energía específicas. Los paneles estándar y comerciales rara vez proporcionan la durabilidad, capacidades de monitoreo y tolerancia a fallos exigidas por la maquinaria de fabricación pesada.

En XDEPE, diseñamos y construimos sistemas de distribución de energía industrial personalizados y de alta fiabilidad, diseñados en torno a su huella de fabricación exacta. Ya sea que esté expandiendo una línea de mecanizado, renovando una planta de fabricación o reemplazando hardware envejecido, nuestro equipo puede ayudar.

¿Listo para proteger sus líneas de producción de fallos eléctricos? Contacte al equipo de ingeniería de XDEPE hoy para solicitar una revisión técnica y un presupuesto rápido y personalizado.

Preguntas Frecuentes (FAQ)

Q1: ¿Cómo sé si mi caja de distribución eléctrica de 3 fases está sobrecargada?

A1: Los síntomas comunes incluyen paneles de caja cálidos, un zumbido eléctrico persistente, disparos inexplicables de interruptores durante operaciones pico, y un bajo factor de potencia operativo. Puede verificar los niveles de carga reales tomando una lectura con un medidor de pinza de verdadero RMS o revisando los registros del medidor inteligente en las tres fases durante las operaciones de turno pico.

Q2: ¿Por qué se está sobrecalentando mi cable neutro si mis cargas trifásicas están balanceadas?

A2: Los neutros sobrecalentados en sistemas balanceados son casi siempre causados por armónicos triplenos (específicamente los 3º, 9º y 15º órdenes de armónicos) generados por electrónica no lineal como variadores de frecuencia (VFD), fuentes de alimentación de computadoras, y controladores de modo conmutado. Estas corrientes armónicas no se cancelan en el nodo neutro; en su lugar, se suman en el conductor neutro. Puede resolver este problema aumentando el tamaño de su barra colectora neutra al 200% de su capacidad y instalando filtros armónicos activos.

Q3: ¿Cuál es la principal diferencia entre un MCB y un MCCB en aplicaciones industriales pesadas?

A3: Los Interruptores Automáticos Miniatura (MCBs) manejan corrientes de rama más pequeñas (típicamente hasta 100A o 125A) con características de disparo fijas, lo que los hace adecuados para circuitos de baja potencia y subdistribución de utilidades. Los Interruptores Automáticos de Caja Moldeada (MCCBs) manejan corrientes de hasta 2,500A, ofrecen configuraciones de disparo ajustables y proporcionan calificaciones de interrupción de cortocircuito significativamente más altas (a menudo hasta 100kA), lo que es necesario para líneas de maquinaria pesada de alta capacidad de falla.

Q4: ¿Cómo afecta la tensión desbalanceada a mis motores trifásicos pesados?

A4: El desbalance de tensión causa un desbalance de corriente que es de 6 a 10 veces mayor que la desviación de tensión original. Este desbalance produce campos magnéticos opuestos dentro del estator del motor, creando calor adicional, vibraciones en el rotor, aumento del ruido operativo y degradación acelerada del devanado. La mayoría de las garantías de motores se anulan si el accionamiento se opera con más de un 1% a 2% de desbalance de tensión.

Q5: ¿Se requiere siempre aire acondicionado para una caja de distribución eléctrica industrial de 3 fases?

A5: El aire acondicionado no es obligatorio para cada configuración, pero se vuelve esencial cuando la temperatura ambiente de la planta supera regularmente los 40°C (104°F), cuando el recinto está sellado a niveles IP65 sin ventilación, o cuando alberga equipos generadores de calor como VFDs, arrancadores suaves y fuentes de alimentación. Mantener las temperaturas internas del panel cerca de 30°C a 35°C extiende significativamente la vida útil de los interruptores y la electrónica.
