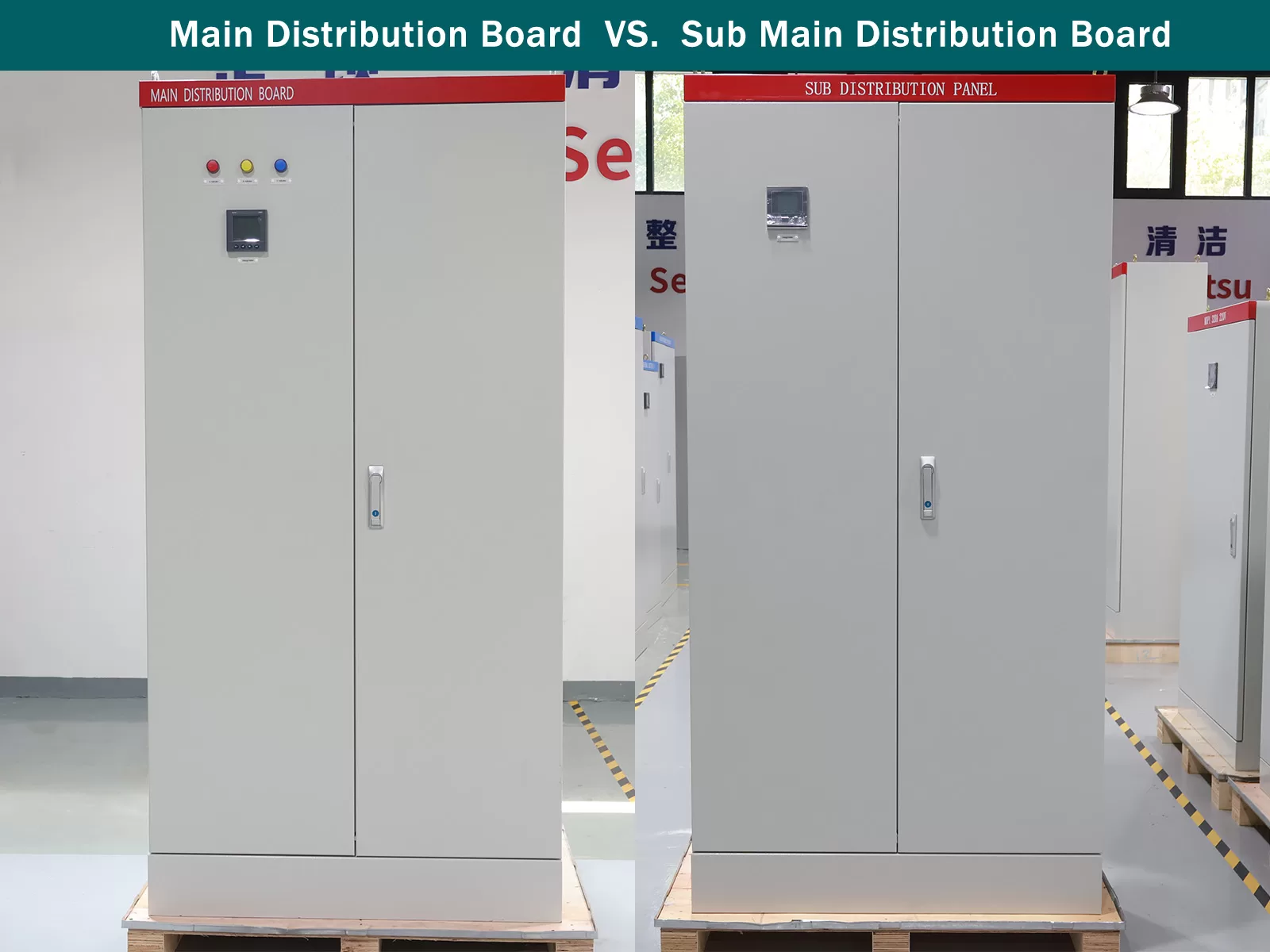

Tablero de Distribución Principal vs. Tablero de Sub Distribución Principal: ¿Cuál es la Diferencia y Cómo Elegir?

Introducción

Diseñar una red eléctrica industrial o comercial requiere una estructura jerárquica precisa. No separar adecuadamente la entrada de energía primaria de la subdistribución de zona conduce a una protección de circuito descoordinada y apagones generalizados en la instalación.

Especificar la capacidad incorrecta del armario puede causar caídas de voltaje severas y sobrecargas térmicas peligrosas. Esta guía de comparación integral desglosa los límites funcionales entre un tablero de distribución principal (MDB) y un tablero de distribución sub principal (SMDB).

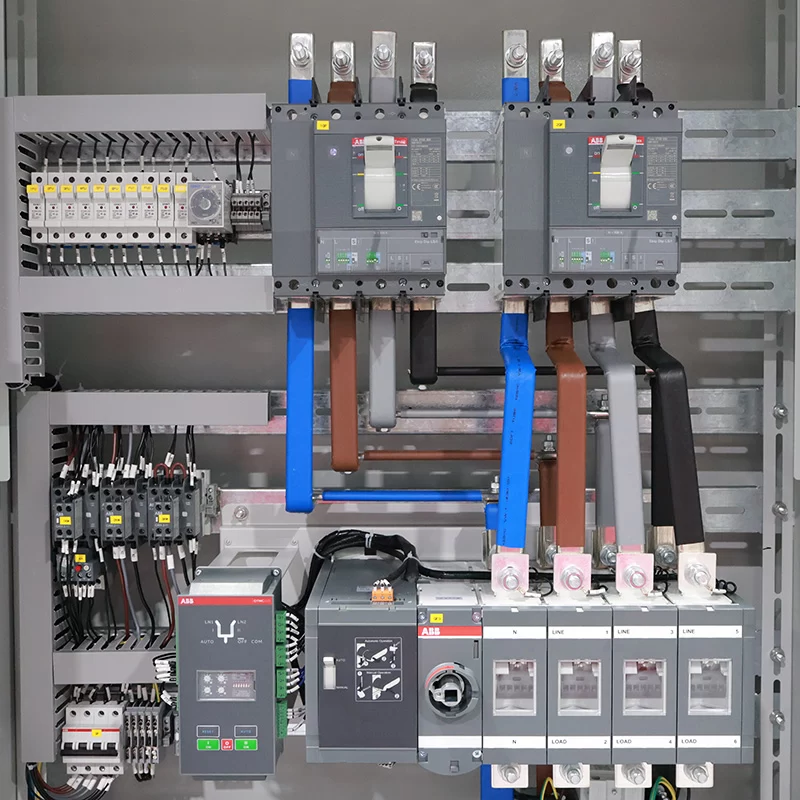

¿Qué es un Tablero de Distribución Principal (MDB)?

Un tablero de distribución principal (MDB) es el tablero de distribución de alta resistencia que recibe energía eléctrica a granel directamente del transformador de la utilidad o generador de alta capacidad.

Actúa como el guardián maestro de toda la red eléctrica de la instalación, albergando el interruptor de circuito de aire (ACB) de entrada principal. Este equipo asegura la protección total del sistema y distribuye energía a través de vías secundarias.

○ Termina las alimentaciones de energía entrantes de alta amperaje directamente de la fuente principal de utilidad.

○ Equipado con un ACB maestro de alta capacidad que varía de 1000A a 6000A+.

○ Proporciona monitoreo de energía del sistema completo, medición y protección contra fallas.

○ Alimenta paneles secundarios aguas abajo a través de barras colectoras de cobre de alta resistencia.

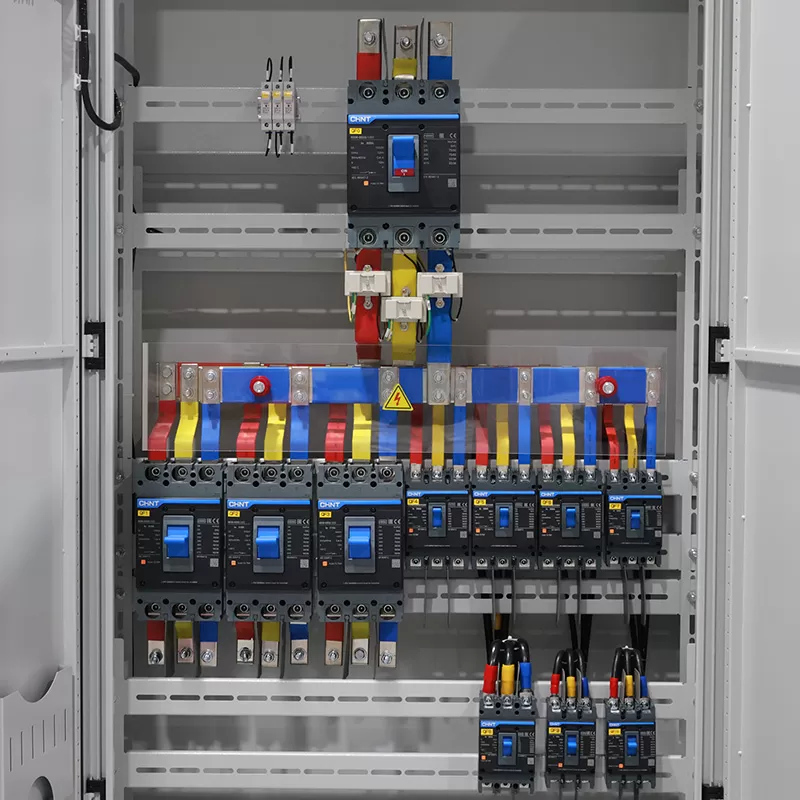

¿Qué es un Tablero de Distribución Sub Principal (SMDB)?

Un tablero de distribución sub principal (SMDB) es un recinto secundario que recibe su alimentación eléctrica directamente del tablero de distribución principal de baja tensión.

A menudo se utiliza como un tablero de subdistribución (SDB) o panel de zona, reduce la distribución de energía para alimentar pisos específicos de edificios, alas de producción o grupos de maquinaria pesada.

○ Recibe energía de alimentación del armario MDB principal aguas arriba.

○ Utiliza interruptores automáticos de caja moldeada (MCCBs) para una fiable aislamiento de zona.

○ Distribuye energía localizada a tableros de distribución terminal y circuitos finales.

○ Reduce los costos de largas corridas de cable al colocar la gestión de energía más cerca de las cargas reales.

Diferencias Clave Entre Tableros de Distribución Principal y Sub

Entender cómo divergen estos sistemas jerárquicos ayuda a los contratistas de ingeniería a trazar diagramas unifilares (SLDs) impecables para edificios.

1. Capacidad de Potencia y Clasificaciones de Amperios

Esta métrica define el volumen total de corriente eléctrica que la caja está diseñada para procesar.

● Tablero de Distribución Principal (MDB): Clasificaciones de ampacidad masivas y continuas, que generalmente oscilan entre 800A y 6000A+.

● Tablero de Distribución Subprincipal (SMDB): Clasificaciones de ampacidad moderadas, generalmente entre 100A y 800A dependiendo de la demanda de la zona.

2. Posición Ascendente vs. Descendente en la Red

La ubicación física del gabinete dentro de la topología de distribución de energía de la instalación.

● Tablero de Distribución Principal (MDB): Se encuentra directamente al inicio de la red eléctrica justo después del transformador.

● Tablero de Distribución Subprincipal (SMDB): Posicionado aguas abajo entre el MDB y las cajas terminales de carga final.

3. Dispositivos de Protección y Equipos de Conmutación Principales

El tipo de hardware de conmutación de alta resistencia utilizado para interrumpir corrientes de falla.

● Tablero de Distribución Principal (MDB): Se basa en Interruptores Automáticos de Aire (ACBs) de alta interrupción con unidades de disparo digitales avanzadas.

● Tablero de Distribución Subprincipal (SMDB): Emplea Interruptores Automáticos de Caja Moldeada (MCCBs) robustos para la selectividad de ramas localizadas.

4. Huella de la Enclosure y Requisitos de Espacio

El volumen físico y la huella espacial requerida dentro de la sala de equipos eléctricos.

● Tablero de Distribución Principal (MDB): Alineaciones estructurales de múltiples cubículos que requieren un espacio de suelo considerable y un soporte estructural pesado.

● Tablero de Distribución Sub Principal (SMDB): Distribuidor de energía comercial de pie en un solo cubículo o montado en la pared disposición.

5. Gasto de Capital Inicial (CAPEX) vs. Impacto en el Mantenimiento

El peso financiero del hardware y cómo las fallas impactan las operaciones de la instalación.

● Tablero de Distribución Principal (MDB): Alta inversión inicial; una interrupción aquí detiene toda la planta.

● Tablero de Distribución Sub Principal (SMDB): Inversión moderada; las fallas se aíslan a zonas específicas sin afectar las operaciones totales de la planta.

Comparación de Especificaciones Técnicas

La siguiente matriz técnica describe los límites operativos entre equipos de distribución primaria y secundaria.

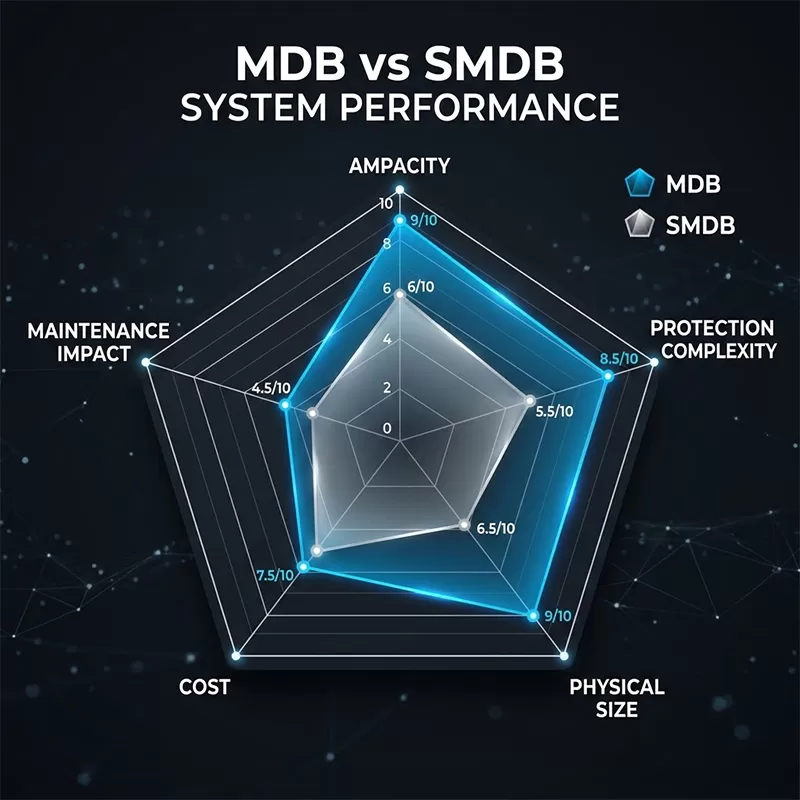

Matriz de Capacidades Técnicas (MDB vs. SMDB)

¿Cómo elegir la solución adecuada?

Seleccionar la arquitectura correcta depende completamente del diseño espacial de su instalación y la jerarquía de distribución de energía.

Escenario 1: Plantas Industriales Pesadas y Complejos de Fabricación Masiva

Las grandes fábricas consumen corrientes masivas que requieren estrictas capas de protección jerárquica.

Tablero de Distribución Principal (MDB): Obligatorio como el centro de interruptores eléctricos industriales primarios.

Gestiona cargas totales masivas de la planta de manera segura desde la subestación principal.

Proporciona una robusta protección contra cortocircuitos para las alimentaciones eléctricas entrantes pesadas.

Escenario 2: Edificios Comerciales de Varias Plantas y Torres de Oficinas

Los rascacielos requieren un enrutamiento de energía descentralizado para suministrar diferentes pisos de manera eficiente.

Tablero de Distribución Sub Principal (SMDB): Esencial para enrutear la energía verticalmente a través de diferentes niveles.

Actúa como un sistema de distribución de energía tablero de distribución fiable para alas de pisos individuales.

Minimiza el desperdicio masivo de cables de cobre descentralizando las conexiones de ramales.

Escenario 3: El Enfoque Jerárquico Integrado

Los parques industriales modernos combinan ambos sistemas en una red de protección coordinada y hermética.

Despliegue un panel de distribución principal entrante central para recibir energía eléctrica bruta.

Distribuya la energía de manera limpia a múltiples unidades SMDB localizadas a través de diferentes zonas operativas.

Matriz de Aplicación del Proyecto

Compare el perfil específico de su instalación con esta matriz de aplicación de ingeniería para finalizar su plan de adquisición de interruptores.

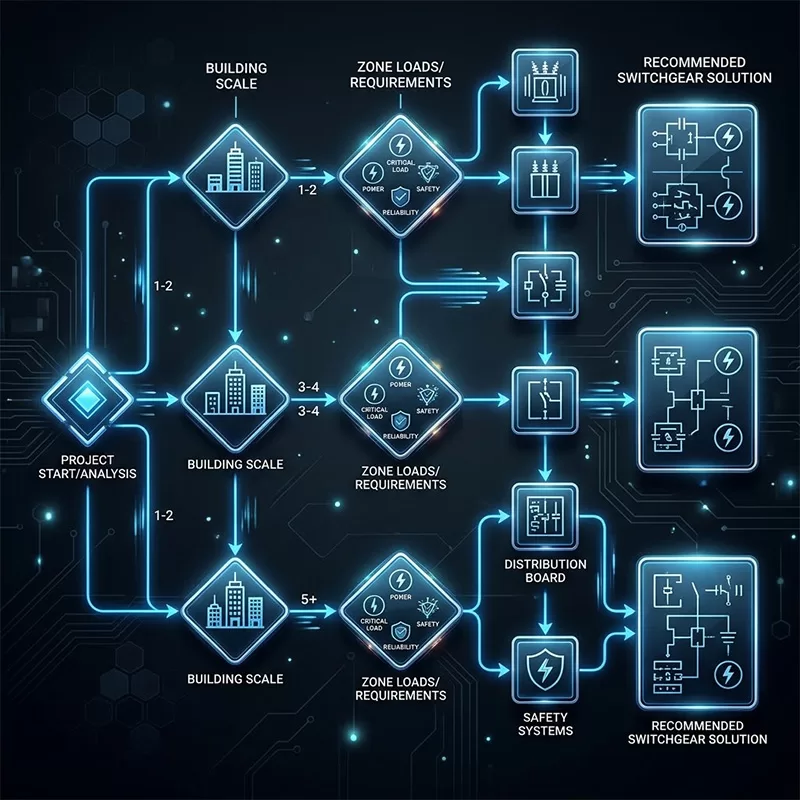

Matriz de Aplicación del Proyecto

FAQ

Q: ¿Puedo usar un tablero de distribución secundaria como un panel de entrada principal?

No. Un SMDB carece de la capacidad de amperaje de barra colectora masiva y del interruptor automático de aire (ACB) maestro necesarios para manejar de manera segura la energía eléctrica de entrada. Hacerlo crea peligros extremos de incendio y explosión.

Q: ¿Cuál es la principal diferencia entre un MDB y un SMDB?

Un MDB es el tablero de distribución principal conectado directamente al transformador, mientras que un SMDB es un panel secundario que recibe su alimentación de energía aguas abajo del MDB.

Q: ¿Los tableros de distribución secundaria requieren medición separada?

Sí. Las unidades SMDB modernas a menudo incorporan medidores digitales multifuncionales para rastrear el consumo de energía y los parámetros eléctricos para zonas específicas del edificio o espacios de inquilinos.

Q: ¿Cómo protege mi sistema eléctrico la selectividad adecuada?

La selectividad coordinada asegura que si ocurre un cortocircuito en un sub-circuito menor, solo el interruptor del SMDB local se dispara, dejando el MDB aguas arriba y el resto de la instalación completamente operativos.
