Arquitectura de Caja DB Industrial de 3 Fases: Cumplimiento de Ingeniería y Confiabilidad de Automatización

Los entornos de fabricación automatizados operan con tolerancias extremadamente ajustadas donde la fiabilidad eléctrica determina directamente el rendimiento, la longevidad del equipo y la seguridad de la planta. Las líneas de producción modernas integran robótica de múltiples ejes, sistemas de control de procesos continuos, variadores de frecuencia (VFD) y arreglos de servomotores densos. Dentro de estas infraestructuras de alta demanda, seleccionar y configurar una caja db de 3 fases de grado industrial forma la piedra angular de la estabilidad operativa. Los sistemas de subdistribución ya no pueden ser tratados como puntos de unión estáticos; sirven como centros dinámicos de protección, aislamiento y monitoreo diseñados para soportar perfiles térmicos fluctuantes, interferencias electromagnéticas y tensiones severas de cortocircuito.

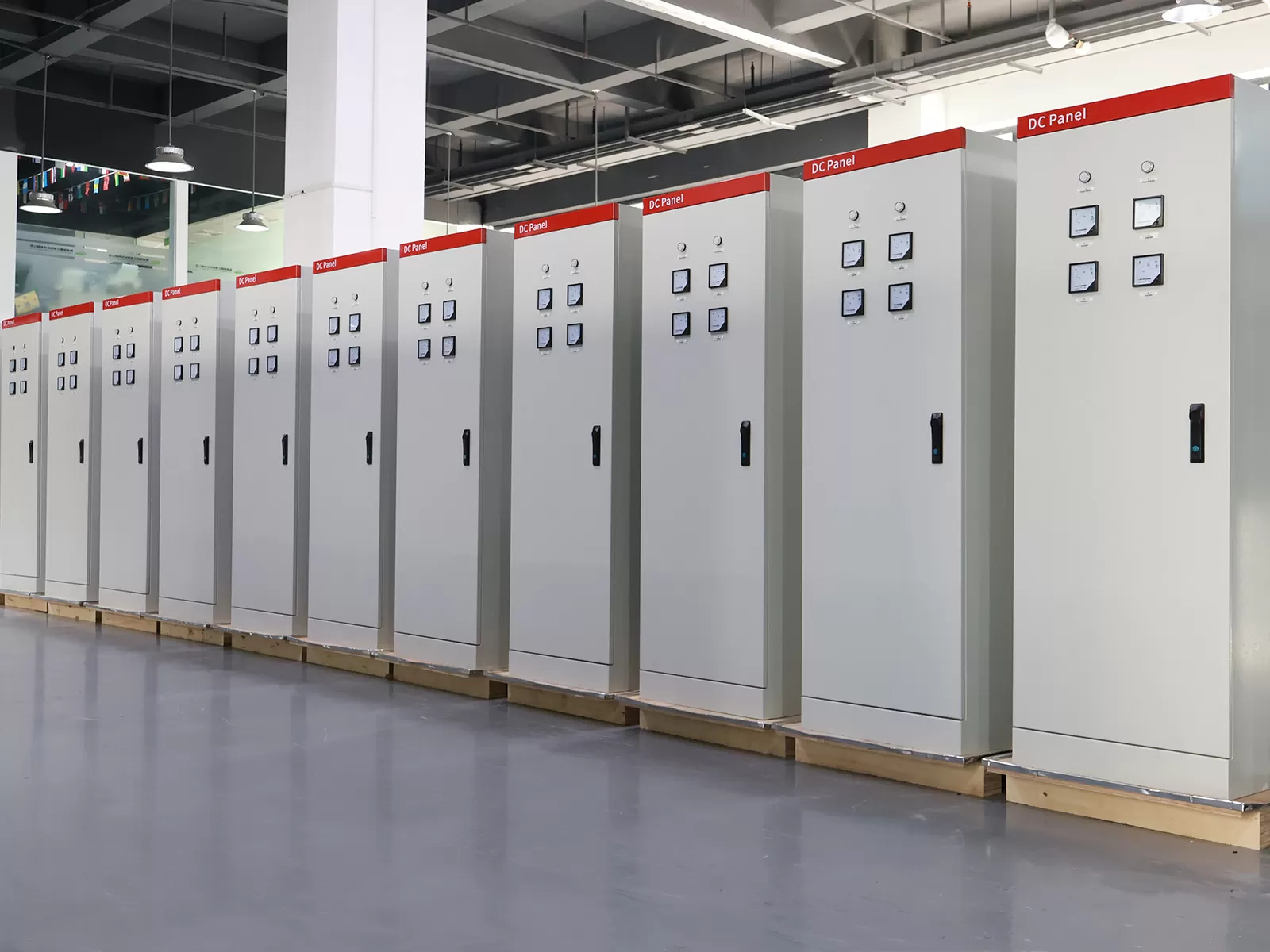

Anatomía Arquitectónica de los Sistemas de Subdistribución Industrial

La distribución de baja tensión dentro de las plantas de fabricación automatizadas debe conectar la transición desde el equipo de conmutación central hasta los paneles de control a nivel de máquina sensibles. La arquitectura interna de un ensamblaje de distribución determina cuán efectivamente segrega fallas, disipa calor y facilita el mantenimiento sin forzar paradas no planificadas de la línea.

Topologías de Barra Colectora y Clasificaciones de Fallas Dinámicas

Las barras colectoras de cobre de pitch duro electrolítico (ETP) proporcionan el conducto principal para la distribución de corriente a través de ramas de tres fases. En un entorno industrial caracterizado por altas corrientes de falla prospectivas, el diseño de la barra colectora debe tener en cuenta las fuerzas electrodinámicas generadas durante los transitorios de cortocircuito. Cuando ocurre una falla de fase a fase, las corrientes pico producen fuerzas electromagnéticas que pueden desviar, deformar o desgarrar conductores no reforzados de sus montajes.

• Las métricas de corriente de resistencia a corto tiempo (Icw) dictan la supervivencia térmica de la barra colectora a lo largo de una duración calibrada, típicamente un segundo.
• La corriente de resistencia pico nominal (Ipk) mide la resistencia mecánica dinámica contra la repulsión magnética inmediata durante el primer pico subtransitorio.
• Los despejes de la barra colectora, las distancias de creepage y las barreras de aislamiento dieléctrico deben cumplir estrictamente con las condiciones de grado de contaminación 3 comunes en entornos de fábrica que contienen partículas en el aire y humedad.
• Las configuraciones de barra colectora tipo peine y escalonadas optimizan la densidad del conductor mientras mantienen las relaciones requeridas de superficie a aire para la refrigeración por convección.

Formas de Separación Interna (IEC 61439-2)

La norma IEC 61439-2 define la separación modular de límites dentro de los ensamblajes de equipo de conmutación y control. En instalaciones automatizadas, la segregación interna protege a los técnicos de mantenimiento de contacto accidental con circuitos adyacentes en vivo mientras se lleva a cabo la solución de problemas localizada.

• El formulario 2b proporciona segregación entre las barras colectoras centralizadas y todas las unidades funcionales, evitando que herramientas caídas o deslizamientos de cableado causen fallos catastróficos en las barras colectoras.
• El formulario 3b introduce separación física entre las unidades de salida funcionales individuales, asegurando que un arco en un ramal de máquina no se propague a los lazos de control adyacentes.
• El formulario 4b maximiza el tiempo de actividad continuo al aislar completamente las unidades funcionales, sus puntos de terminación y el conjunto de barras colectoras entrantes entre sí, permitiendo reemplazos en caliente y mantenimiento específico.

Dimensionamiento Térmico y Mecánico de la Caja DB de 3 Fases Bajo Cargas Industriales No Lineales

La automatización eléctrica moderna introduce cargas no lineales significativas en sistemas trifásicos. Las fuentes de alimentación conmutadas, los controladores lógicos programables (PLC), los calentadores de inducción de alta frecuencia y los inversores de seis pulsos o doce pulsos distorsionan las formas de onda de corriente sinusoidal, generando corrientes armónicas que alteran fundamentalmente la disipación térmica dentro de la caja.

Gestión de la Distorsión Armónica y Carga Neutra

Las armónicas de tercer orden (180 Hz) y las armónicas triplen relacionadas no se cancelan en el conductor neutro de un sistema trifásico. En cambio, estas corrientes se suman aritméticamente en el camino neutro, generando frecuentemente corrientes neutras que exceden la carga del conductor de fase en un 130% a 170%. Bajo estas condiciones de operación, las cajas subdimensionadas y los conjuntos neutros estándar se sobrecalientan rápidamente, lo que lleva a la ruptura dieléctrica y a disparos térmicos no provocados.

• Las opciones de barra colectora neutra de tamaño doble (200%) mitigan el calentamiento armónico triplen en zonas de prueba y ensamblaje automatizadas de alta densidad.
• Los transformadores de distribución clasificados K y los reactores de línea desintonizados posicionados aguas arriba alivian la distorsión armónica excesiva antes de la subdistribución terminal.
• El monitoreo continuo de la Distorsión Armónica Total para Corriente (THDi) en el tablero de distribución asegura que las distorsiones no lineales permanezcan dentro de los umbrales operativos aceptables de IEEE 519.

Desclasificación Térmica Dentro de las Cajas

La disipación de calor dentro de una caja IP sin ventilación depende principalmente de la transferencia de calor radiativa y conductiva a través de las paredes del gabinete. Cuando múltiples interruptores automáticos en miniatura (MCB) o interruptores automáticos de caja moldeada (MCCB) operan continuamente a capacidad elevada, las temperaturas internas ambientales localizadas pueden elevarse muy por encima de los niveles ambientales de fábrica.

• Las tablas de desclasificación térmica de los interruptores automáticos deben calcularse utilizando las temperaturas internas de la caja (a menudo de 50°C a 55°C) en lugar de referencias ambientales externas (típicamente de 25°C a 30°C).
• Los factores de agrupamiento dictan que cuando más de seis dispositivos de protección están montados uno al lado del otro en un riel DIN, las capacidades de corriente continua disminuyen hasta un 20% debido a la radiación térmica mutua.
• Los cálculos del área de superficie de la caja deben verificar que el coeficiente de disipación de calor (medido en W/m²·K) equilibre la pérdida de vatios interna total bajo ciclos de trabajo de producción máxima.

Metalurgia de la Caja y Normas de Ingreso Ambiental

Las máquinas industriales enfrentan desafíos ambientales agresivos, que van desde neblinas de fluidos de corte y productos químicos de lavado hasta impactos mecánicos de robots móviles autónomos (AMR) y tráfico de montacargas. La envoltura de la caja debe proteger el equipo sensible contra la corrosión atmosférica gradual y el trauma físico agudo.

Parámetros de Selección de Materiales

El acero laminado en frío recubierto con pintura en polvo de poliéster electrostático proporciona rigidez estructural confiable para entornos industriales controlados y secos. El grosor de la chapa debe mantener un mínimo de 1.2 mm a 1.5 mm para resistir la deflexión torsional bajo una carga pesada de conductos.

Para la fabricación química, salas limpias farmacéuticas y zonas de lavado en procesamiento de alimentos, los recintos de acero inoxidable AISI 304 o AISI 316L son obligatorios. El acero inoxidable ofrece una excepcional pasivación contra agentes de limpieza a base de cloro y ácidos orgánicos, previniendo la deterioración galvánica en las penetraciones de sujetadores y las interfaces de placas de glándula. Los recintos de poliéster reforzado con vidrio (GRP) y policarbonato ofrecen alternativas especializadas donde se requiere estrictamente un aislamiento eléctrico completo y una construcción no magnética.

Protección contra Ingresos y Resistencia al Impacto

Las clasificaciones de protección de los recintos deben alinearse con la zona operativa objetivo:

• IP54 proporciona protección estándar contra el polvo y resistencia a salpicaduras de agua, adecuada para talleres localizados y bahías de ensamblaje limpias.
• Los recintos IP65 e IP66 incorporan juntas de poliuretano (PUR) de celda cerrada continua, proporcionando sellos absolutamente a prueba de polvo capaces de repeler chorros de lavado industrial a alta presión.
• Las clasificaciones de impacto IK08 a IK10 aseguran que la carcasa resista impactos cinéticos de hasta 20 julios, protegiendo el equipo interno contra colisiones mecánicas accidentales comunes en pisos de producción dinámica.

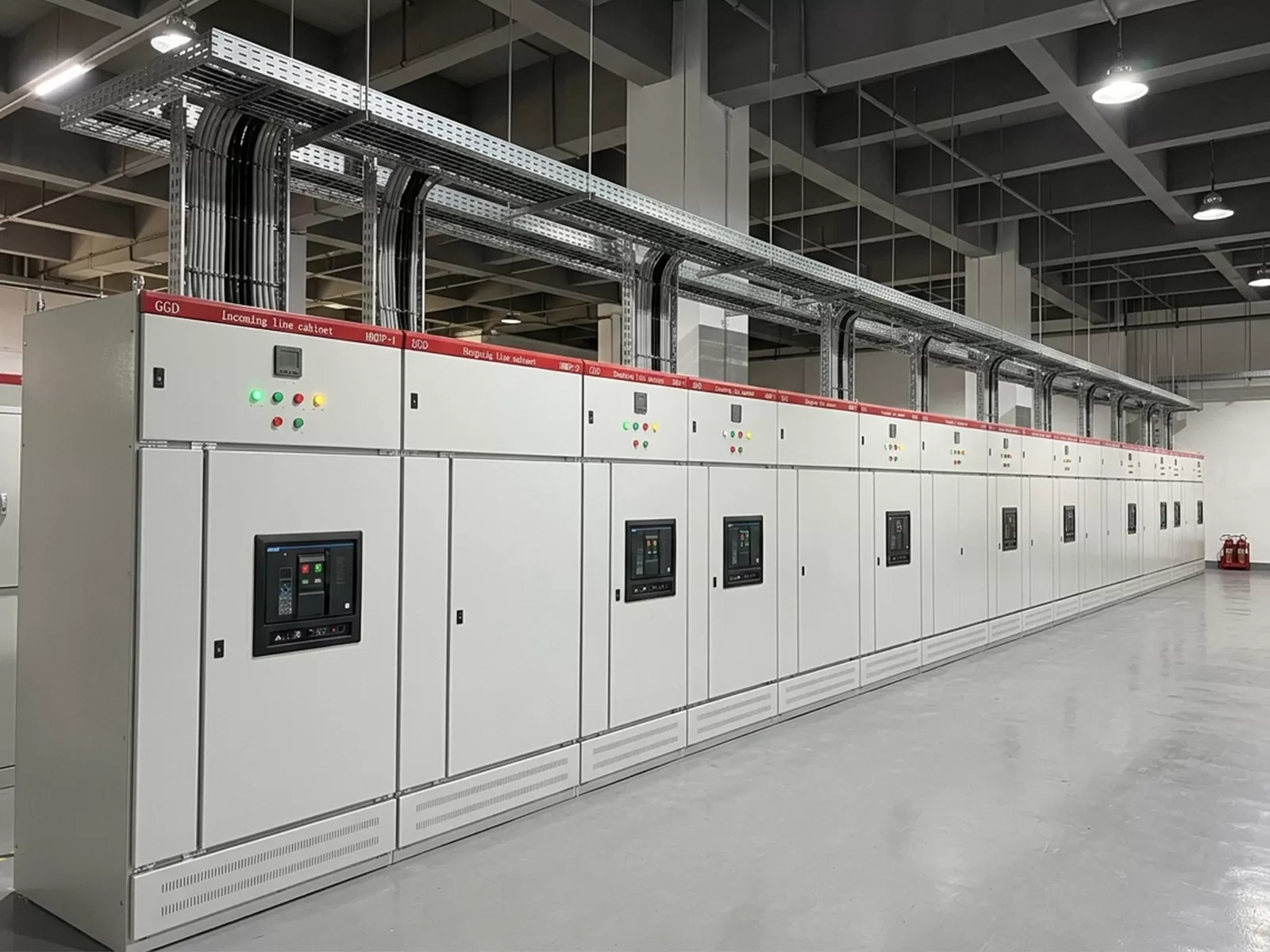

Coordinación de Protección de Circuitos y Selectividad del Sistema

El tiempo de inactividad en la fabricación automatizada se convierte rápidamente en una pérdida económica sustancial. Las fallas eléctricas deben ser contenidas estrictamente al subcircuito afectado sin disparar dispositivos de protección aguas arriba, una disciplina conocida como selectividad en cascada.

Discriminación Total Versus Parcial

La selectividad requiere una cuidadosa coordinación entre los MCCBs o interruptores automáticos de aire (ACBs) aguas arriba y los interruptores de circuito de rama aguas abajo. En caso de un cortocircuito en la rama, solo el dispositivo de protección inmediatamente aguas arriba de la falla debe desconectar el circuito, dejando el resto del tablero de distribución completamente operativo.

• La discriminación basada en corriente aprovecha diferentes umbrales de disparo, funcionando de manera efectiva cuando las corrientes de falla prospectivas son moderadas.
• La discriminación por tiempo introduce retrasos intencionales de milisegundos en las unidades de disparo aguas arriba, permitiendo que los dispositivos aguas abajo despejen las fallas antes de que se inicien los disparos aguas arriba.
• La discriminación basada en energía evalúa la energía máxima de paso (I²t) de los interruptores limitadores de corriente aguas abajo, asegurando que el umbral de desenganche de la unidad aguas arriba nunca se alcance durante eventos transitorios.

Supresión de Corriente Residual y Voltaje Transitorio

Los variadores de frecuencia introducen corrientes de fuga de alta frecuencia a tierra a través del blindaje de cables de motor y capacitores de filtro internos. Los dispositivos de corriente residual (RCD) de Tipo A o Tipo AC estándar o bien se desactivarán o causarán disparos molestos bajo estas condiciones. Las líneas de automatización industrial requieren RCD de Tipo B o Tipo B+, que detectan corrientes residuales de CA de alta frecuencia y CC suave de hasta 100 kHz.

Los Dispositivos de Protección contra Sobretensiones (SPD) de Tipo 1 y Tipo 2 instalados directamente en las barras colectoras de fase entrantes protegen los módulos de entrada/salida de PLC sensibles de sobretensiones de conmutación causadas por grandes cargas inductivas de motor y retrocesos inductivos de contactores de apagado de emergencia.

Especificaciones de Adquisición y Personalización de Ingeniería

La adquisición de equipos de distribución para la fabricación automatizada requiere una alineación interfuncional entre ingenieros de diseño eléctrico, personal de mantenimiento de planta y gerentes de abastecimiento. Los ensamblajes de catálogo estándar rara vez satisfacen las demandas matizadas de instalaciones industriales complejas.

Los requisitos de personalización a menudo se centran en las configuraciones de entrada de cable, la profundidad espacial de montaje interno y la topología de la barra de bus neutra a tierra. Los OEM a menudo colaboran con equipos de ingeniería en XDEPE para adaptar las dimensiones de la bandeja de montaje, el tamaño de la barra de bus neutra y los orificios especializados para acomodar cableado blindado de alta densidad y tomas de canalización de barra de bus industrial especializada.

• Especificar cámaras de terminales segregadas para separar los cables de alimentación primarios entrantes de los arneses de cableado de automatización salientes, reduciendo la diafonía y optimizando la disipación térmica.
• Requerir barreras de fase de policarbonato transparente y retardante de llama en todas las partes vivas no aisladas para facilitar la escaneado termográfico infrarrojo sin exponer a los operadores a peligros de arco eléctrico en vivo.
• Incorporar reservas de espacio dedicadas en riel DIN del 25% al 30% para acomodar futuras celdas de automatización, relés de seguridad y hardware de telemetría IoT inteligente.
• Verificar que las barras de bus neutras y de tierra coincidan con la capacidad de distribución de fase punto por punto para mantener el equilibrio estructural durante los desequilibrios de línea a neutro multiphase.

Instalación en Campo, Puesta en Marcha e Integración de Automatización Inteligente

La puesta en marcha de un tablero de distribución de energía industrial requiere protocolos de prueba rigurosos antes de la energización. Los errores en la aplicación de torque, identificación de fase o separación de aislamiento pueden causar fallas de arco severas al encenderse inicialmente.

Protocolos de Verificación Pre-Puesta en Marcha

Los equipos de instalación deben realizar evaluaciones de calidad exhaustivas utilizando aparatos de prueba calibrados:

• Verificación de torque en todas las abrazaderas mecánicas, arandelas divididas y uniones de barra de bus atornilladas utilizando llaves de torque calibradas para eliminar puntos calientes térmicos de alta resistencia.
• Pruebas de resistencia de aislamiento (megóhmetro) a 1000V DC entre fases y entre fases y tierra, confirmando lecturas muy por encima de los mínimos legales (típicamente >100 MΩ).
• Verificación de secuencia de fase y rotación para evitar que los motores de inducción trifásicos funcionen en rotación inversa al momento de la puesta en marcha, lo que podría destruir los conjuntos de engranajes mecánicos y los impulsores de las bombas.
• Pruebas de resistencia dieléctrica (prueba de alta tensión) para identificar grietas microscópicas o contaminación dieléctrica en los aisladores de soporte internos.

Durante las fases de diseño y construcción de celdas industriales complejas, los constructores de sistemas confían en revisiones técnicas por parte de XDEPE para verificar cruzadamente los niveles de falla prospectivos contra métricas de disipación térmica dinámica, evitando costosas modificaciones en el campo durante el arranque.

Digitalización y Conectividad SCADA

Los paradigmas de la Industria 4.0 exigen visibilidad de diagnóstico continua en cada nivel de la red eléctrica. Al estandarizar una caja de db de 3 fases a través de líneas de ensamblaje de alto rendimiento, la integración de medidores de energía inteligentes y disyuntores en red transforma la distribución convencional en un activo de diagnóstico inteligente.

• Protocolos RS-485 Modbus RTU y Ethernet industrial (EtherNet/IP, PROFINET) transmiten voltaje, corriente, factor de potencia y métricas armónicas directamente al SCADA de la planta o al sistema de ejecución de manufactura (MES).
• Microswitches integrados y contactos auxiliares transmiten el estado del disyuntor en tiempo real (abierto, cerrado, disparado por falla) a las alarmas de supervisión.
• Transductores de corriente no intrusivos (CTs) montados por circuito de rama rastrean continuamente el balance de fase, señalando rodamientos de motor fallidos o elementos de calefacción defectuosos antes de que ocurra un cortocircuito real.


Mantenimiento Preventivo y Optimización del Ciclo de Vida

Mantener la resiliencia operativa a largo plazo exige regímenes de inspección sistemáticos. El equipo eléctrico sometido a carga cíclica, vibración continua, y contaminación ambiental se degrada de manera predecible si se deja sin gestionar.

La termografía infrarroja sigue siendo la principal herramienta de mantenimiento no destructivo para tableros de distribución. Escaneos termográficos anuales o bi-anuales realizados bajo carga de producción completa identifican aumentos en la resistencia de contacto micro-ohmica en las terminaciones de los conectores, contactos de interruptores y placas de bus antes de que el estrés térmico desencadene un evento de arco.

Al desarrollar programas de mantenimiento preventivo a nivel de planta, consultar especialistas en equipos como XDEPE asegura que los criterios de diagnóstico se alineen con los límites de estrés del hardware. Los programas de mantenimiento de rutina deben priorizar la limpieza de partículas basada en vacío en lugar de expulsiones de aire comprimido, que inadvertidamente impulsan polvo metálico conductivo hacia los mecanismos de disparo del disyuntor y subensambles electrónicos delicados.

Preguntas Frecuentes

Q1: ¿Por qué se prefiere un tablero de distribución de 3 fases dedicado sobre múltiples tableros monofásicos en instalaciones de manufactura?
A1: La subdistribución trifásica proporciona un balance eléctrico estructural a través del suministro de la utilidad, reduce los requisitos de sección transversal del conductor para la transmisión de potencia equivalente y suministra el campo magnético rotativo necesario requerido por motores de inducción industriales y equipos automatizados trifásicos. Gestionar cargas a través de un tablero trifásico centralizado también permite una protección selectiva coordinada, menores pérdidas de cobre y telemetría SCADA centralizada.

Q2: ¿Cómo afecta la corriente armónica generada por variadores de velocidad al dimensionamiento del conductor neutro?
A2: Los variadores, rectificadores y fuentes de alimentación de automatización conmutadas extraen corrientes no sinusoidales ricas en armónicos impares triplenos (3º, 9º, 15º). Estas corrientes armónicas no se cancelan en el punto neutro; en cambio, se suman aritméticamente. En entornos de automatización de alta densidad, las corrientes neutras pueden exceder el 150% de las corrientes de fase individuales. En consecuencia, los conductores neutros y las barras de bus dentro del tablero de distribución deben dimensionarse al 200% de la calificación del conductor de fase para prevenir un sobrecalentamiento catastrófico.

Q3: ¿Qué criterios determinan si un ensamblaje de distribución industrial requiere una clasificación IP54 o IP65?
A3: La elección depende totalmente del entorno operativo. Un recinto IP54 proporciona protección contra depósitos básicos de polvo y salpicaduras ligeras, lo cual es suficiente para paneles de automatización en un clima controlado y seco. Si el ensamblaje se encuentra en un entorno expuesto a productos químicos de lavado a alta presión, atomización de aceite de corte pesado o polvo fino conductor de carbono/metálico, es necesaria una clasificación IP65 o IP66 con juntas de poliuretano de celda cerrada y pestillos de compresión para prevenir la descomposición dieléctrica.

Q4: ¿Cuál es la diferencia mecánica entre la corriente de soportación de corto tiempo nominal (Icw) y la corriente de soportación de pico (Ipk)?
A4: Icw define la corriente de cortocircuito de raíz media cuadrática (RMS) que el ensamblaje de barra colectora puede llevar durante un tiempo especificado (como 1 segundo) sin sufrir degradación térmica o daño en el aislamiento. Ipk representa la corriente pico instantánea absoluta que la geometría de la barra colectora y el refuerzo mecánico pueden soportar durante el pico de falla asimétrica inicial sin sufrir deformación mecánica irreversible causada por fuerzas electromagnéticas.

Q5: ¿Se pueden desplegar dispositivos de corriente residual de tipo AC estándar en circuitos de distribución de maquinaria automatizada?
A5: Los RCD de tipo AC estándar no son adecuados para circuitos que contienen variadores de frecuencia, motores servo o fuentes de alimentación electrónicas complejas. Estas cargas no lineales generan corrientes residuales de alta frecuencia y componentes de fuga de CC suave que ciegas a los sensores de tipo AC, haciéndolos incapaces de dispararse durante una falla genuina. Los tableros de automatización industrial requieren RCD de tipo B o tipo B+ diseñados para detectar tanto corrientes de fuga a tierra de CA como de CC a través de un amplio espectro de frecuencia.

Consulta de Ingeniería e Inquiries Técnicas

Una caja db de 3 fases bien diseñada protege maquinaria intensiva en capital mientras mantiene la eficiencia energética, reduce interrupciones operativas y salvaguarda al personal de campo. Diseñar redes de subdistribución eléctrica que se alineen con rigurosas normas IEC requiere equilibrar dinámicas térmicas, cálculos de nivel de falla, mitigación de armónicos y ergonomía de instalación a nivel de campo.

Para discutir especificaciones del proyecto, configuraciones personalizadas de recintos o requisitos de integración técnica para líneas de manufactura automatizadas, conéctese directamente con el equipo de ingeniería de aplicaciones técnicas en XDEPE:
