¿Cumple su caja de distribución trifásica con las normas IEC 61439 para maquinaria de exportación?

Exportar maquinaria pesada a mercados internacionales implica obstáculos técnicos rigurosos. Los fabricantes de máquinas que envían equipos a la Unión Europea, el Medio Oriente o Australia a menudo se encuentran con retrasos aduaneros repentinos. En muchos casos, el problema se remonta a paneles eléctricos y hardware de potencia no conformes.

La alimentación eléctrica de una máquina forma su núcleo operativo. Si su caja de distribución de 3 fases no cumple con las normas de seguridad internacionales reconocidas, las autoridades en el extranjero pueden rechazar toda la máquina herramienta, línea de envasado o sistema automatizado. Reingeniería de un armario de control en un muelle en el extranjero genera costos cripplantes.

Los equipos de ingeniería a menudo asumen que los componentes industriales estándar garantizan la conformidad general. Esa suposición es peligrosa. En XDEPE, diseñamos unidades de distribución de energía industrial específicamente para resistir el escrutinio regulatorio transfronterizo y entornos de sitio hostiles.

¿Necesita auditar su maquinaria de exportación antes de enviar? Contacte al equipo de ingeniería eléctrica en XDEPE para una revisión de diseño integral y cotización sobre paneles eléctricos conformes.

¿Qué es la norma IEC 61439 y por qué es importante para la maquinaria de exportación?

La Comisión Electrotécnica Internacional introdujo la serie IEC 61439 para regular los conjuntos de interruptores y equipos de control de baja tensión. Reemplaza directamente la antigua y ambigua norma IEC 60439. La IEC 61439 consta de varias secciones distintas, pero dos tienen una importancia crítica para la maquinaria de exportación:

• IEC 61439-1: Reglas generales que cubren definiciones, condiciones de servicio, requisitos de construcción y verificación técnica.
• IEC 61439-2: Conjuntos de interruptores de potencia y equipos de control (conjuntos PSC), que se aplican directamente a los paneles de distribución industrial.

El cumplimiento de esta norma tiene un peso legal directo. En Europa, cumplir con la IEC 61439 satisface los objetivos de seguridad tanto de la Directiva de Baja Tensión (LVD 2014/35/EU) como de secciones clave de la Directiva de Maquinaria (2006/42/EC). Sin documentación verificada que coincida con estas normas, su Declaración de Conformidad CE sigue siendo legalmente vulnerable.

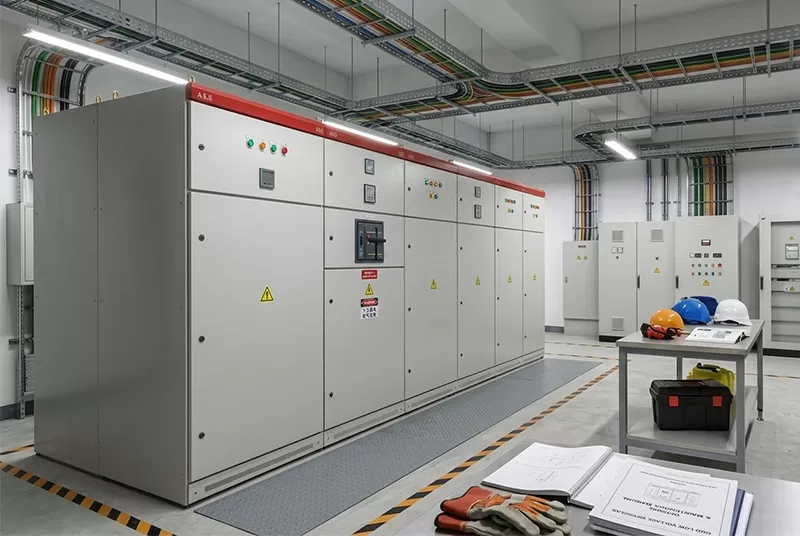

Una caja de distribución de 3 fases de alta resistencia actúa como el principal guardián de la energía bruta dentro de una unidad de producción automatizada. Divide la energía de la red trifásica de alto amperaje en sub-circuitos discretos que alimentan servos, bombas, elementos calefactores y controladores lógicos programables. Si esa unión falla, el personal enfrenta destellos de arco severos y el equipo sufre destrucción completa.

5 Requisitos Críticos de Verificación Bajo IEC 61439

La IEC 61439 eliminó la confusa división entre tableros probados por tipo (TTA) y tableros parcialmente probados por tipo (PTTA). La norma ahora requiere verificación de diseño a través de tres métodos distintos: pruebas, cálculos o adherencia a estrictas reglas de diseño. Inspeccionar su armario de potencia requiere evaluar cinco pilares de seguridad principales.

1. Límites de Aumento de Temperatura

La corriente eléctrica genera calor. Empaque múltiples interruptores automáticos, barras colectoras y bloques de terminales dentro de un recinto sellado, y el calor se acumula rápidamente. La IEC 61439 dicta límites operativos superiores estrictos para el aire interno, los terminales y las superficies metálicas accesibles.

El calor interno no controlado degrada el aislamiento de los cables y causa disparos falsos del interruptor. Una caja de distribución de 3 fases bien diseñada tiene en cuenta la pérdida total de potencia, las dimensiones de la sección transversal de la barra colectora, el espaciado de los componentes internos y los caminos de enfriamiento por convección forzada o natural.

2. Propiedades Dielectricas y Despejes

Los sistemas trifásicos manejan diferencias de potencial sustanciales entre fases activas, neutro y tierra. Picos de alta tensión causados por la conmutación de cargas inductivas o rayos cercanos pueden cerrar los espacios de aire.

La norma establece reglas claras para:

• Despeje: La distancia física más corta a través del aire entre dos partes conductoras.
• Distancia de creepage: La distancia más corta a lo largo de la superficie de un material aislante sólido.

Si tus paneles de construcción agrupan conductores de alta amperaje sin mantener las distancias especificadas para el voltaje de aislamiento designado (Ui), ocurre la ruptura dieléctrica. Esto desencadena cortocircuitos violentos entre fases.

3. Resistencia al Cortocircuito

Cuando una falla mecánica aguas abajo crea un cortocircuito directo, la corriente de falla disponible aumenta en milisegundos. Esta repentina oleada genera fuerzas electrodinámicas violentas capaces de doblar barras colectoras de cobre sólido, romper soportes y lanzar esquirlas internas.

Bajo la IEC 61439, los fabricantes deben verificar que una caja de distribución de 3 fases pueda soportar su corriente de cortocircuito de corta duración nominal (Icw) o corriente de cortocircuito condicional nominal (Icc). Los dispositivos de protección deben despejar la falla antes de que la deformación física comprometa las barreras de aislamiento interno.

4. Protección de Ingreso de la Caja (Clasificación IP) y Impacto Mecánico (Código IK)

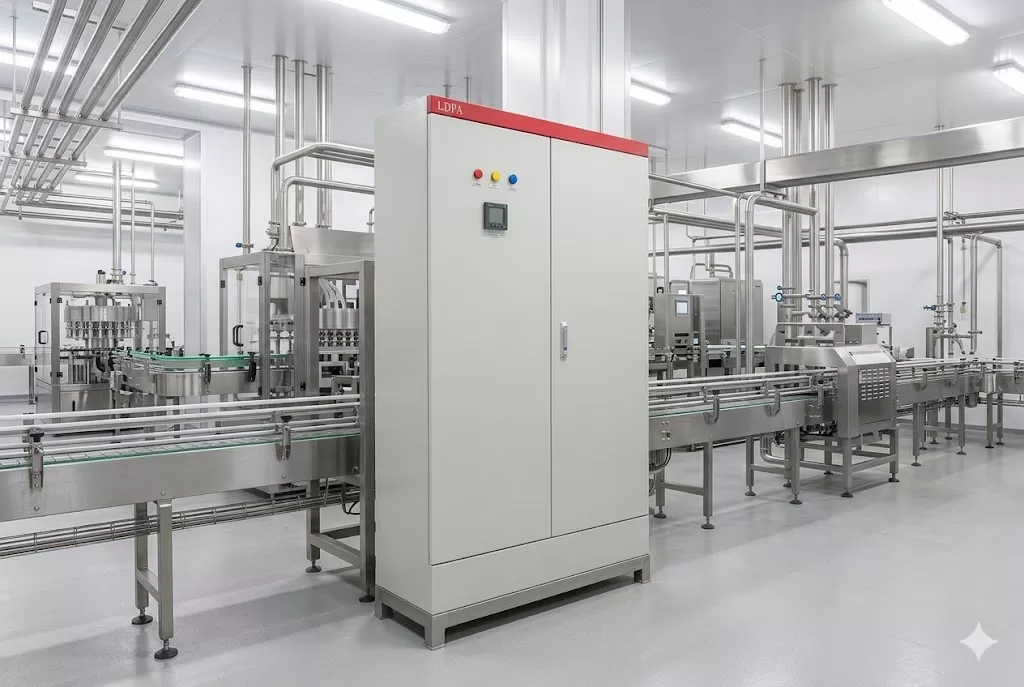

Las exportaciones de maquinaria industrial rara vez viven en salas limpias. Las líneas de procesamiento crean polvo, rociado de refrigerante, vapor de agua y vibraciones mecánicas. La IEC 61439 requiere verificación de la integridad de la carcasa externa.

Las cajas deben proporcionar clasificaciones de protección de ingreso verificadas—típicamente IP54, IP55 o IP65 para áreas de lavado severo. Además, las cajas necesitan un código de impacto IK clasificado para confirmar que las colisiones en el suelo de la tienda no deformarán la estructura metálica y empujarán elementos conductores contra marcos estructurales a tierra.

5. Efectividad del Circuito Protector (Continuidad a Tierra)

La puesta a tierra protege la vida humana. La norma exige continuidad de baja resistencia a través de todas las partes conductoras expuestas del ensamblaje. Ya sea revisando bisagras de puertas, paneles laterales pintados o placas de montaje removibles, los caminos de puesta a tierra deben manejar corrientes de falla de manera segura.

Si un conductor de línea interno se suelta y contacta el cuerpo del gabinete, el circuito protector debe canalizar esa falla directamente a tierra. Esto dispara instantáneamente el interruptor automático aguas arriba y protege a los operadores de máquinas de peligros de choque letales.

Los Costos Ocultos de Exportar Ensambles de Distribución No Conformes

Escatimar en la certificación de hardware eléctrico crea grandes riesgos aguas abajo. Los fabricantes de equipos a menudo intentan maximizar los márgenes de ganancia al adquirir cajas locales genéricas. Ese enfoque a menudo sale mal una vez que la maquinaria cruza fronteras internacionales.

Considera las consecuencias prácticas de enviar un centro de energía no certificado:

• Rechazos en puertos y confiscaciones aduaneras: Las agencias de vigilancia del mercado en toda la UE y el Reino Unido inspeccionan activamente las importaciones industriales. La falta de documentación de pruebas puede atrapar una máquina de varios millones de dólares en un muelle de carga durante meses, generando miles en tarifas diarias de demoras.
• Incendios desastrosos en sitios: Una caja de distribución de 3 fases de bajo nivel que carece de validación documentada de aumento de temperatura puede sobrecalentarse bajo producción continua a plena carga, incendiando el cableado de control adyacente y destruyendo la instalación del cliente.
• Seguro de responsabilidad por productos anulado: Cuando ocurre un accidente industrial, los investigadores de seguros comerciales revisan primero los archivos de cumplimiento técnico. Si los paneles internos se desvían de los estándares internacionales, los suscriptores frecuentemente niegan las reclamaciones, dejando al fabricante de maquinaria OEM directamente responsable.

Autoinspección de OEM: Cómo verificar el cumplimiento antes del envío

Protege la reputación de tu marca estableciendo una rutina de auditoría interna para cada máquina personalizada antes de las pruebas de aceptación en fábrica (FAT). Nunca asumas que un panel es conforme simplemente porque los relés internos llevan marcas internacionales.

Los departamentos de ingeniería de OEM deben seguir tres protocolos de verificación básicos:

1. Diferenciar la Verificación de Diseño de la Verificación de Rutina
La verificación de diseño prueba el concepto fundamental de ingeniería a través de pruebas o cálculos. La verificación de rutina ocurre en cada unidad antes del despacho. Tu equipo de producción debe realizar pruebas dieléctricas, verificar las especificaciones de par de terminales, comprobar los enclavamientos mecánicos y confirmar la conexión a tierra en cada panel fabricado.

2. Auditar Todas las Certificaciones de Componentes Clave
Abre la puerta e inspecciona el hardware. Asegúrate de que los interruptores automáticos de caja moldeada (MCCB), los interruptores automáticos en miniatura (MCB), los contactores y los interruptores de desconexión tengan marcas IEC o UL independientes. Los dispositivos de seguridad sin marca o falsificados anulan automáticamente el cumplimiento del sistema.

3. Revisar el Archivo de Construcción Técnica (TCF)
Reúne tu documentación regulatoria antes de enviar la máquina. Los reguladores esperan ver un esquema de cableado completo, diseños de terminales completos, cálculos de resistencia a cortocircuitos, evaluaciones de aumento de temperatura y una placa de identificación del fabricante clara en el exterior de la carcasa.

Los ensamblajes eléctricos modernos construidos por XDEPE cuentan con calificaciones técnicas claramente marcadas, registros de pruebas documentados y estructuras mecánicas robustas diseñadas directamente para una clara aprobación en el comercio internacional.

Seleccionando un socio conforme a IEC 61439 para ensamblajes personalizados

Los constructores de herramientas de máquina sobresalen en diseño mecánico, dinámica hidráulica y software de automatización. Sin embargo, construir paneles de potencia de baja tensión requiere competencias de fabricación eléctrica especializadas.

Al seleccionar un socio de fabricación para tu caja de distribución de 3 fases industrial, evalúa su pedigree de pruebas. ¿Respaldan sus sistemas de barras colectoras con registros de pruebas de terceros acreditados de organismos como TÜV, SGS o DEKRA? ¿Pueden sus ingenieros adaptar la arquitectura interna del panel para reconciliar diferentes redes de entrada regionales, como sistemas de 400V 50Hz en Europa frente a redes de 480V 60Hz en América del Norte?

Un socio de energía confiable revisa el diseño general de tu sistema, identifica posibles puntos de estrangulación térmica y construye configuraciones personalizadas que pasan por los controles aduaneros sin problemas, independientemente del destino.

Preguntas Frecuentes

Q1: ¿Cuál es la principal diferencia entre una caja de disyuntores ordinaria y una caja de distribución de 3 fases conforme a IEC 61439?
A1: Una caja de disyuntores ordinaria es simplemente un contenedor no verificado que contiene partes eléctricas separadas. Un ensamblaje conforme a IEC 61439 es un sistema diseñado y comprobado de manera integral. Tiene pruebas documentadas de que la carcasa, las barras colectoras, el cableado y los dispositivos de protección manejan de manera segura los límites térmicos, las explosiones por cortocircuito y las tensiones dieléctricas juntos como un sistema unificado.

Q2: ¿Puedo usar componentes listados por UL para satisfacer los requisitos de IEC 61439 para exportación europea?
A2: No automáticamente. Si bien los estándares de UL coinciden o superan los estándares de IEC en ciertas áreas, los criterios de prueba y los métodos de cálculo difieren. Muchas marcas eléctricas de alto nivel fabrican componentes de doble clasificación (UL e IEC). Siempre confirme que los componentes coincidan con los números de referencia específicos de IEC enumerados en IEC 61439-1 y 61439-2.

Q3: ¿Cada caja de distribución de 3 fases personalizada necesita pruebas de destrucción física en laboratorio?
A3: No. IEC 61439 proporciona caminos estructurados para la verificación del diseño. Si bien las pruebas físicas de tipo en un laboratorio siguen siendo el estándar de oro, la norma permite cálculos de ingeniería rigurosos y reglas de diseño derivadas para parámetros específicos, siempre que estas reglas hagan referencia a diseños de base verificados previamente.

Q4: ¿Por qué son tan importantes las pruebas de aumento de temperatura para los recintos de maquinaria industrial?
A4: Los recintos de maquinaria de exportación a menudo funcionan continuamente bajo cargas eléctricas pesadas en entornos de fábrica cálidos. El calor excesivo degrada el aislamiento de los cables, reduce el umbral de disparo de los disyuntores térmico-magnéticos y puede causar apagones inesperados del sistema. Verificar los umbrales térmicos asegura que el panel funcione de manera segura a la corriente nominal sin incendiarse.

Q5: ¿Qué información de marcado debe aparecer en la placa de identificación exterior de una caja de distribución de exportación?
A5: Según IEC 61439, la placa de identificación del ensamblaje debe identificar claramente al fabricante original, la designación específica del ensamblaje, la norma relevante (por ejemplo, IEC 61439-2), la clasificación de corriente (InA), el voltaje operativo nominal (Ue), la clasificación de resistencia a cortocircuitos y la clasificación IP del recinto.
