¿Qué es un gabinete de interruptor de transferencia automática (ATS)? La guía definitiva

Una falla repentina de la red puede paralizar una instalación industrial en segundos. Sin un plan de respaldo confiable, el equipo sensible se apaga y las líneas de producción se detienen por completo.

Confiar en el cambio manual durante un apagón es peligroso y demasiado lento. Los ingenieros requieren un sistema inteligente y automatizado para cerrar la brecha entre la red principal y los generadores de respaldo.

Un gabinete de interruptor de transferencia automática resuelve este problema crítico. Actúa como un controlador de tráfico eléctrico vigilante, asegurando que su instalación nunca permanezca en la oscuridad.

¿Qué es un Gabinete de Energía ATS? Definición y Propósito

Un gabinete de energía ATS es un recinto eléctrico inteligente que transfiere automáticamente el suministro de energía de su fuente principal a una fuente de respaldo cuando detecta una falla.

Elimina completamente la necesidad de intervención humana durante apagones de emergencia. Los propósitos principales de este equipo incluyen:

● Monitoreo Continuo: Comprobando constantemente la red eléctrica en busca de caídas de voltaje, picos o fallas completas.

● Generadores de Arranque Automático: Enviando una señal digital para activar el generador de respaldo antes de cambiar.

● Transferencia de Carga Sin Interrupciones: Desplazando la carga eléctrica de la instalación a la línea de energía de respaldo en milisegundos.

● Aislamiento Eléctrico: Previniendo la retroalimentación peligrosa del generador hacia la red eléctrica muerta.

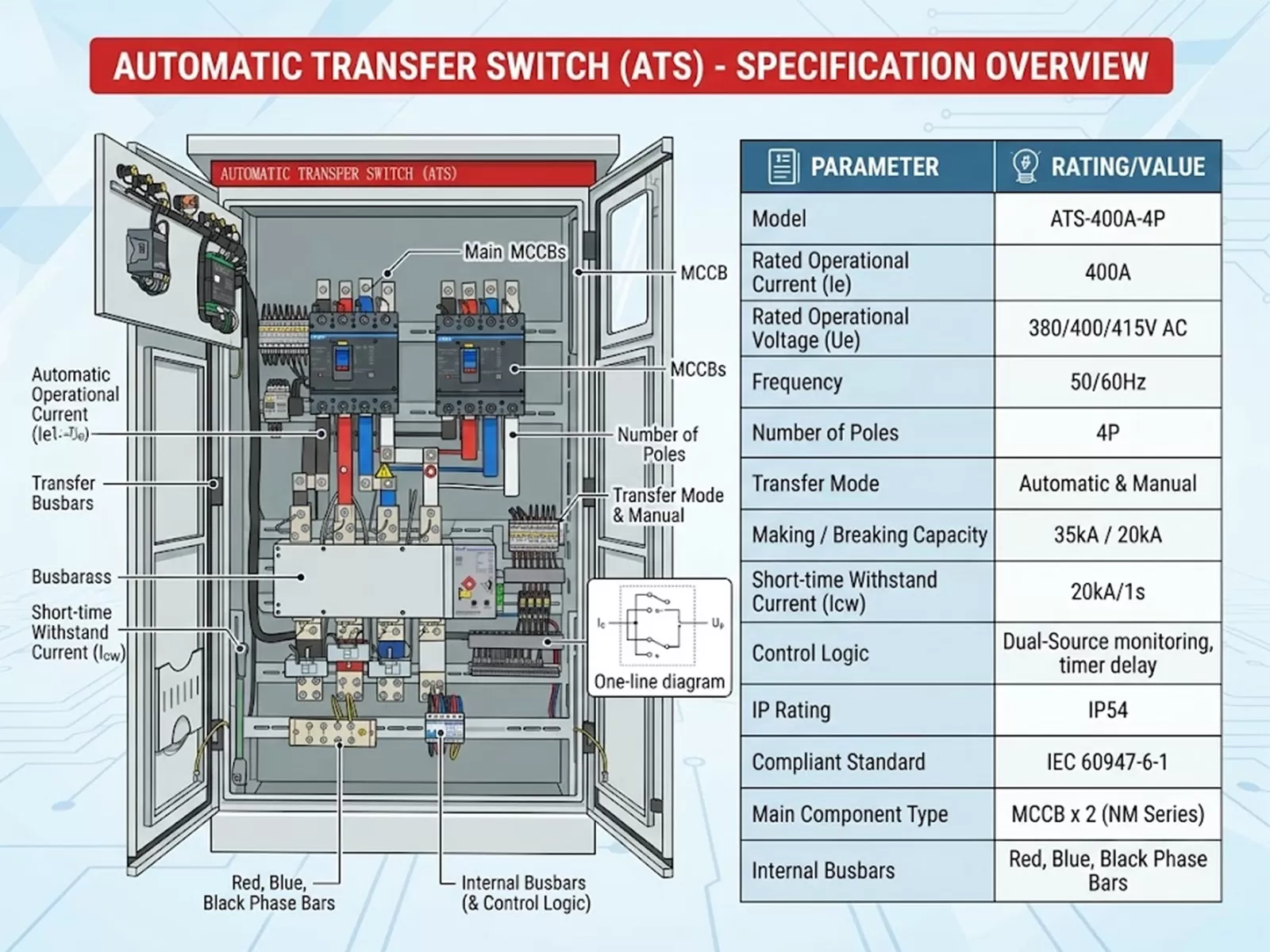

Especificaciones Técnicas Estándar para Gabinetes ATS

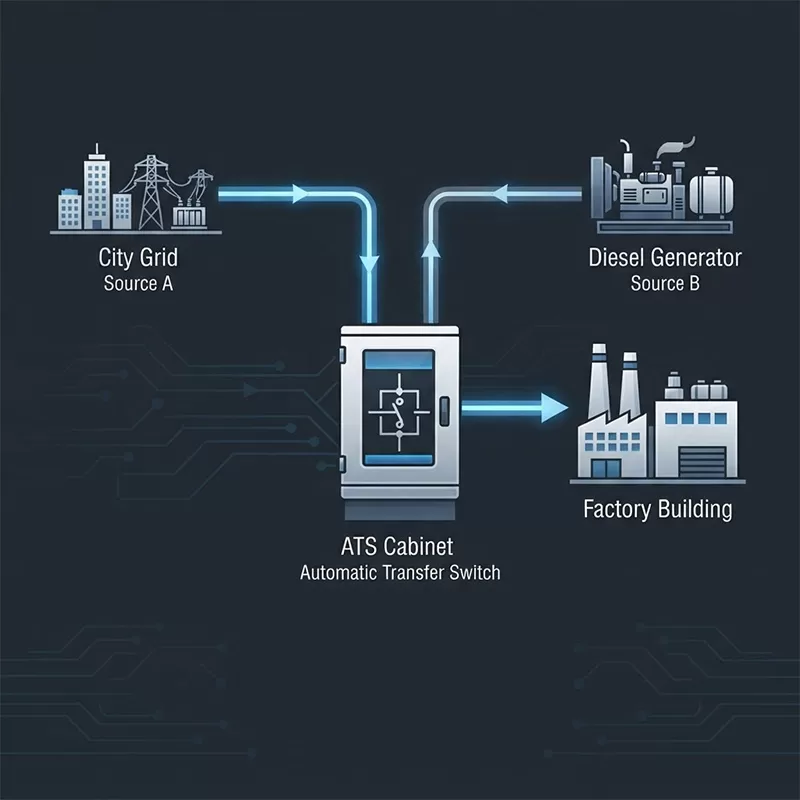

¿Cómo Funciona un Interruptor de Transferencia de Doble Alimentación?

El funcionamiento de un interruptor de transferencia de doble alimentación se basa en una secuenciación lógica rápida. Cuando la red primaria es estable, el interruptor permanece conectado a la línea de la utilidad.

Una vez que ocurre una anomalía, el sistema ejecuta un protocolo preciso de tres pasos:

● Detección de Fallos: El controlador interno detecta que el voltaje de la utilidad principal ha caído por debajo de un umbral aceptable.

● Comando del Generador: El panel envía inmediatamente un comando de inicio al sistema de generador de reserva.

● Cambio Activo: Una vez que la potencia del generador se estabiliza, el mecanismo motorizado desconecta la red y conecta la línea del generador.

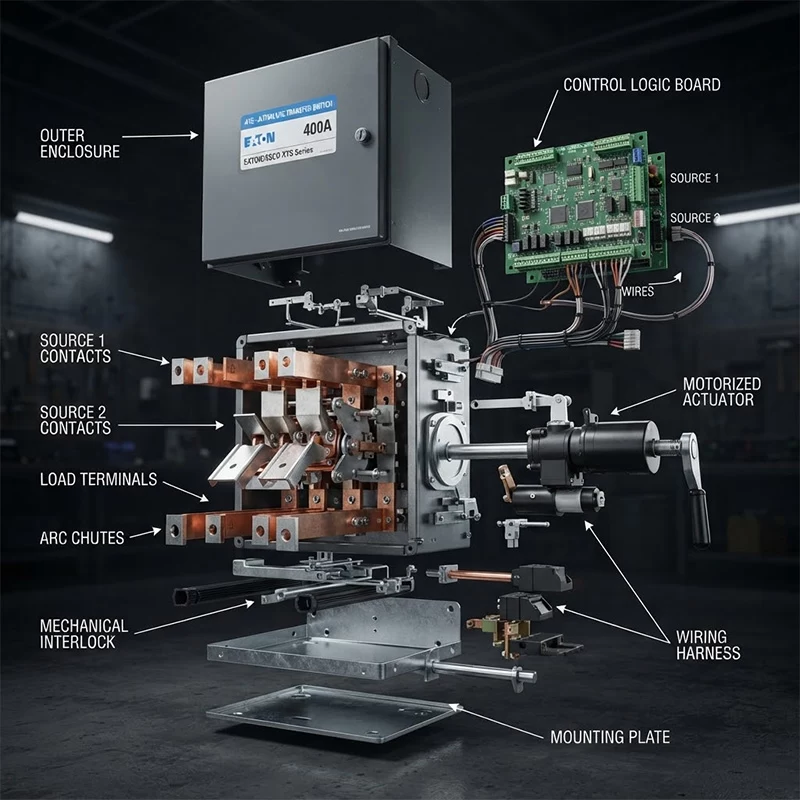

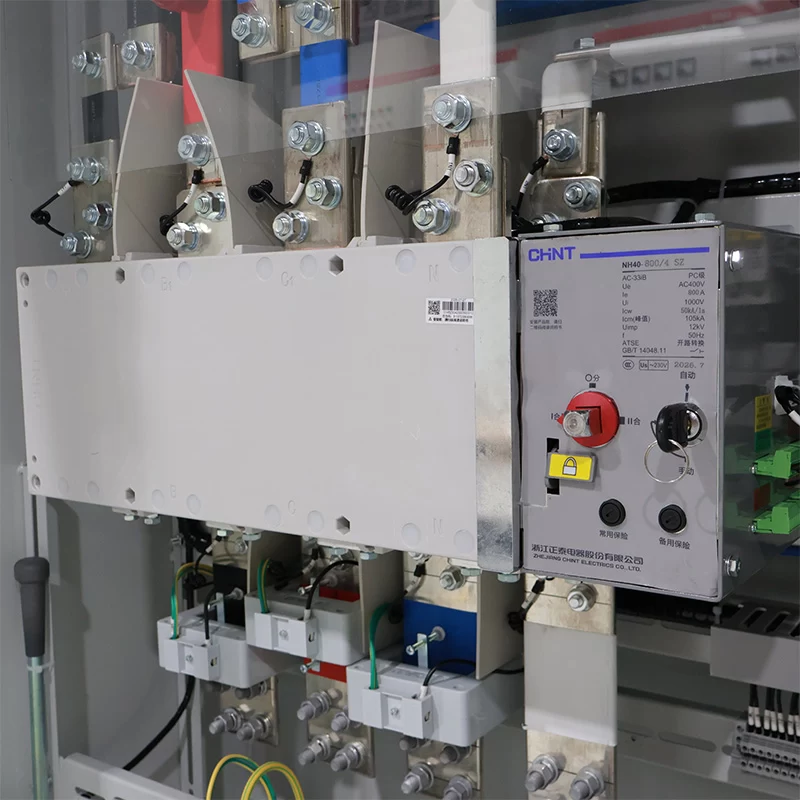

Componentes Clave de un Gabinete de Interruptor de Cambio Automático

Un gabinete de interruptor de cambio automático confiable es un ensamblaje complejo de lógica y fuerza mecánica bruta. Integra microprocesadores sensibles con componentes de cobre de alta resistencia.

1. Controlador ATS Inteligente

Este microprocesador es el cerebro del gabinete. Establece los umbrales de voltaje, los retardos de tiempo y monitorea la salud general de ambas fuentes de energía.

2. Mecanismo de Conmutación Motorizado

Este es el hardware físico que mueve los contactos eléctricos. Debe ser lo suficientemente robusto para manejar arcos eléctricos masivos y cargas eléctricas de alta corriente.

3. Barras de Distribución de Cobre de Alta Pureza

Las barras de distribución distribuyen las enormes corrientes eléctricas dentro del recinto. Los gabinetes de alta calidad utilizan barras de cobre estañadas para prevenir la oxidación y el fallo térmico.

4. Bloqueos Mecánicos

Esta es una característica crítica de seguridad por fallo. Un bloqueo mecánico impide físicamente que tanto la red principal como el generador estén conectados al mismo tiempo.

Sistemas ATS Basados en Contactores vs. Sistemas ATS Basados en Interruptores Automáticos

Tipos Principales de Paneles de Cambio de Generador

Los ingenieros deben seleccionar la lógica de transición correcta para su instalación específica. Los paneles de cambio de generador generalmente caen en dos categorías operativas distintas.

1. Transición Abierta (Romper Antes de Hacer)

○ El interruptor se desconecta completamente de la red principal antes de conectarse al generador.

○ Hay una breve interrupción de energía deliberada durante el cambio.

○ Es el tipo más seguro y común, previniendo físicamente la retroalimentación.

2. Transición Cerrada (Hacer Antes de Hacer)

○ El interruptor se superpone a ambas fuentes de energía por una fracción de segundo.

○ Proporciona una transferencia completamente fluida con absolutamente cero interrupción de energía.

○ Requiere tecnología de sincronización altamente avanzada y aprobación de la compañía de servicios públicos.

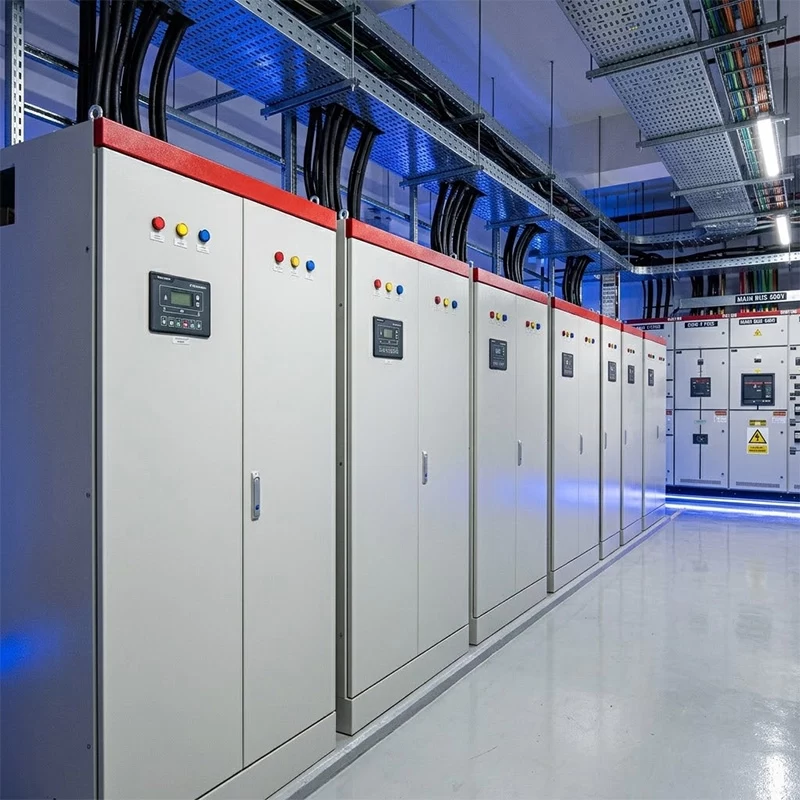

Aplicaciones Típicas para Energía de Respaldo Tableros de Interruptores

Cualquier instalación donde la operación continua sea innegociable requiere estos sistemas. Un tablero de interruptores de energía de respaldo está integrado en varias infraestructuras críticas.

● Hospitales y Atención Médica: Asegurando que los sistemas de soporte vital y las salas de operaciones nunca pierdan energía.

● Centros de Datos y Telecomunicaciones: Previniendo la pérdida masiva de datos, daños en servidores y caídas de red.

● Fabricación Continua: Evitando que las líneas de ensamblaje se detengan, lo que arruina las materias primas y daña los motores.

● Edificios Comerciales de Gran Altura: Manteniendo la iluminación de emergencia, las bombas de incendios y los ascensores operativos durante un apagón.

Q: ¿Cuál es la diferencia entre un ATS y un panel de Fallo Automático de Red (AMF)?

Un ATS simplemente maneja el cambio físico entre dos fuentes de energía. Un panel de fallo automático de red (AMF) incluye el mecanismo ATS pero también tiene la lógica dedicada para comandar automáticamente un generador de respaldo para que arranque y se detenga.

Q: ¿Se puede instalar un gabinete ATS al aire libre?

Sí, pero debe estar encerrado en una carcasa resistente a la intemperie de clasificación específica. Debe especificar un gabinete clasificado IP65 o NEMA 4X para proteger los controladores internos sensibles de la lluvia, el polvo y la radiación UV.

P: ¿Un ATS reemplaza un gabinete de distribución de baja tensión estándar?

No, trabajan juntos. El gabinete ATS actúa como el guardián que elige la fuente de energía, mientras que el gabinete de distribución de baja tensión toma esa energía elegida y la divide en circuitos individuales para el edificio.

P: ¿Cómo elijo el amperaje correcto para mi gabinete?

El amperaje nominal del gabinete debe ser igual o mayor que el interruptor principal de entrada de la utilidad. Por ejemplo, si su instalación tiene un servicio principal de 1000A, debe seleccionar un ATS clasificado para al menos 1000A para manejar la carga total.
