Guía Definitiva del Comprador para Paneles de Distribución Industrial a Prueba de Intemperie

Introducción

Desplegar la distribución de energía eléctrica al aire libre presenta severos desafíos ambientales que el equipo estándar de interior no puede manejar. La lluvia, las temperaturas extremas, la intrusión de tormentas de polvo y el agua salada corrosiva pueden comprometer rápidamente el hardware eléctrico no clasificado.

Seleccionar el panel de distribución de energía al aire libre incorrecto conduce a cortocircuitos catastróficos, paradas de producción inesperadas y enormes sanciones financieras. La falla del equipo en ubicaciones remotas también incurre en costos extremos de reparación y logística para los contratistas de ingeniería.

Esta guía del comprador describe los factores clave de ingeniería, los estándares de clasificación internacionales y las listas de verificación de adquisición. Utilice esta guía para seleccionar equipos de alta resistencia, listos para el campo, adaptados específicamente a las condiciones de su sitio.

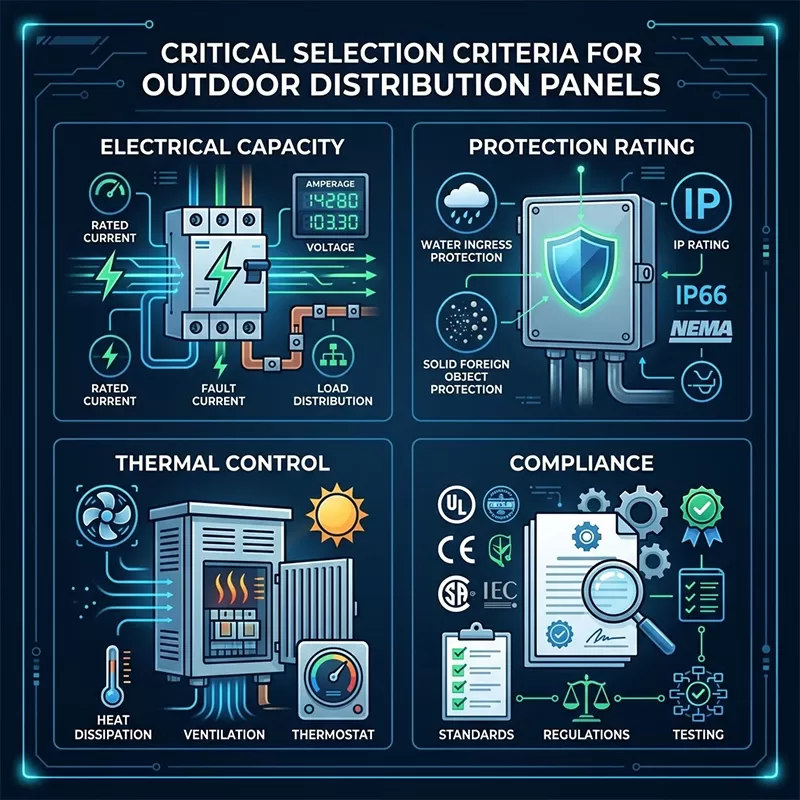

Factores Clave de Ingeniería para Seleccionar Paneles de Distribución al Aire Libre

Elegir un tablero de distribución principal al aire libre requiere una evaluación integral de parámetros operativos físicos, eléctricos y específicos del sitio. Omitir cualquier paso de ingeniería puede comprometer toda la red eléctrica.

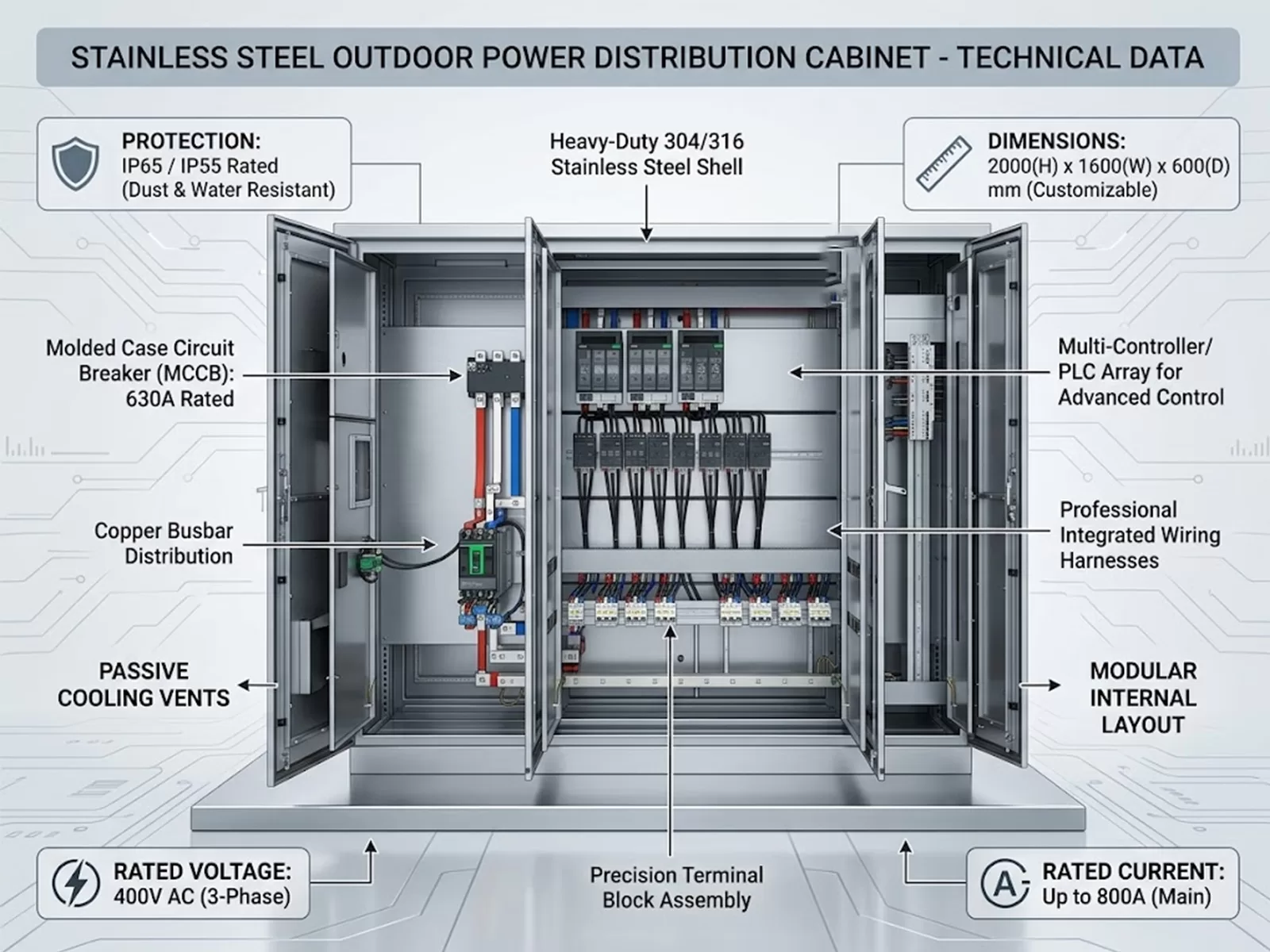

1. Capacidad Eléctrica y Dimensionamiento de Barras Colectoras

El panel debe manejar cargas de corriente continua máximas mientras acomoda picos de voltaje transitorios de arranques de motores pesados. Un dimensionamiento adecuado de la sección transversal de las barras colectoras de cobre previene la acumulación peligrosa de calor dentro de los gabinetes sellados.

Clasificaciones de Corriente y Voltaje: Verifique la amperaje de carga continua y la capacidad máxima de resistencia a cortocircuitos (clasificación en kA).

Márgenes Térmicos de Barras Colectoras: Asegúrese de que las barras colectoras de cobre de alta pureza cuenten con un recubrimiento de estaño para resistir la oxidación de la superficie de contacto.

Integración de Protección de Circuito: Seleccione ACBs de entrada principal y MCCBs de rama adecuados diseñados para un alto rendimiento en ambientes cálidos.

2. Clasificaciones de Protección Ambiental (IP y NEMA)

El sellado ambiental dicta cuán efectivamente un tablero de distribución a prueba de intemperie detiene chorros de agua, polvo arrastrado por el viento y la entrada de humedad. Las especificaciones de proyectos en el extranjero suelen exigir cumplimiento con IP o NEMA.

● Entrada de Polvo y Agua (Clasificaciones IP): Opta por diseños IP65 o IP66 para proteger los interruptores activos de la lluvia a alta presión y arena fina.

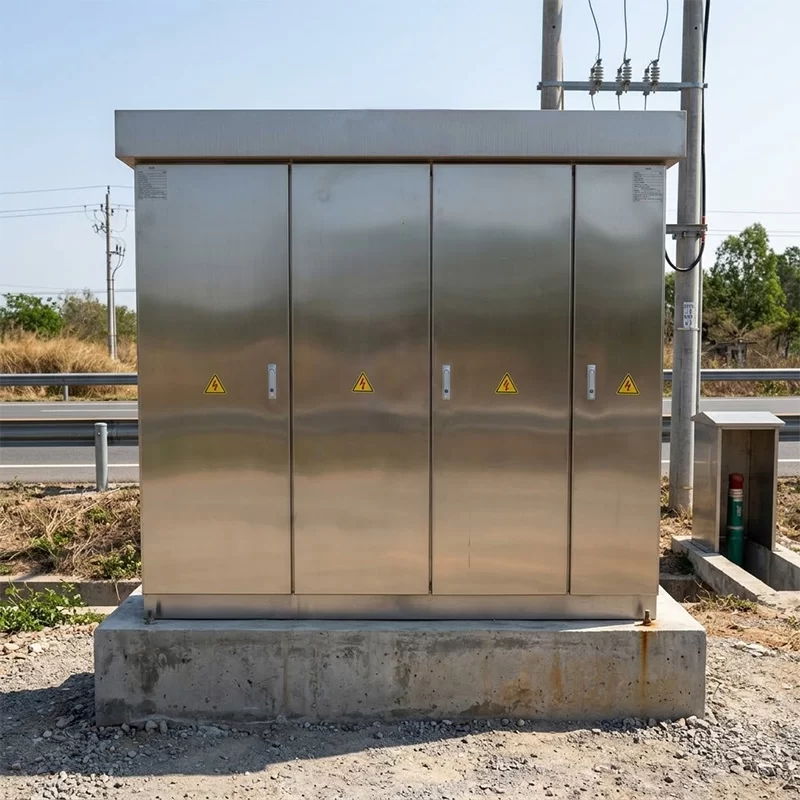

● Resistencia a la Corrosión (Clasificaciones NEMA): Exige un panel de distribución NEMA 4X para refinerías costeras o plantas químicas que requieran acero inoxidable 316.

● Resistencia UV y Térmica: Asegúrate de que los recubrimientos en polvo exteriores resistan la degradación por la luz solar a largo plazo sin tiza ni agrietarse.

Escenario de Aplicación vs. Matriz de Especificaciones Recomendadas

3. Gestión Térmica y Control de Condensación

Los gabinetes exteriores sellados atrapan el calor interno generado por los componentes activos del equipo de conmutación mientras sufren de radiación solar externa. Las oscilaciones de temperatura entre el día y la noche también crean condensación interior destructiva.

● Calentadores Anti-Condensación: Instale calefactores de espacio controlados por termostato para prevenir la formación de humedad en los buses eléctricos en vivo.

● Ventilación Activa y Intercambiadores de Calor: Utilice ventiladores de enfriamiento con clasificación IP equipados con filtros de polvo lavables para entornos de alta temperatura.

● Aislamiento de Doble Pared: Especifique techos con protección solar o paredes aisladas de doble capa para reflejar la radiación solar directa.

4. Cumplimiento de Normas Internacionales y Certificación

Instalar equipos no conformes puede retrasar el despacho aduanero, fallar en las inspecciones del sitio o anular la cobertura del seguro del proyecto. Cada gabinete de distribución de baja tensión desplegado en el extranjero debe cumplir con los estándares de ingeniería globales.

● Cumplimiento IEC 61439: Exigir informes de pruebas de tipo de fábrica para la seguridad del ensamblaje de equipos de baja tensión y límites de aumento de temperatura.

● Certificación CE y UL: Verifique que los interruptores internos y los bloques de terminales lleven marcas de seguridad reconocidas para su país objetivo.

● Pruebas de Cortocircuito: Solicite documentación de pruebas de laboratorio certificadas que verifiquen las calificaciones de corriente de resistencia a cortocircuito a corto plazo.

Personalización vs. Configuraciones Modulares Estándar

Los paneles estándar listos para usar rara vez cumplen con diagramas unifilares industriales complejos (SLDs). Optar por ensamblajes diseñados a medida garantiza una integración fluida con los cables del sitio y los sistemas de control de supervisión.

● Placas de Entrada Personalizadas: Las placas de entrada de cable personalizadas en la parte superior o inferior coinciden con los diseños exactos de zanjas de alimentación del sitio.

● Automatización Integrada: Incorpora medidores de energía inteligentes, RS485 Modbus o puertas de comunicación Ethernet.

● Extensiones de Busbar Flexibles: Permite una expansión futura sencilla para interruptores de circuito adicionales.

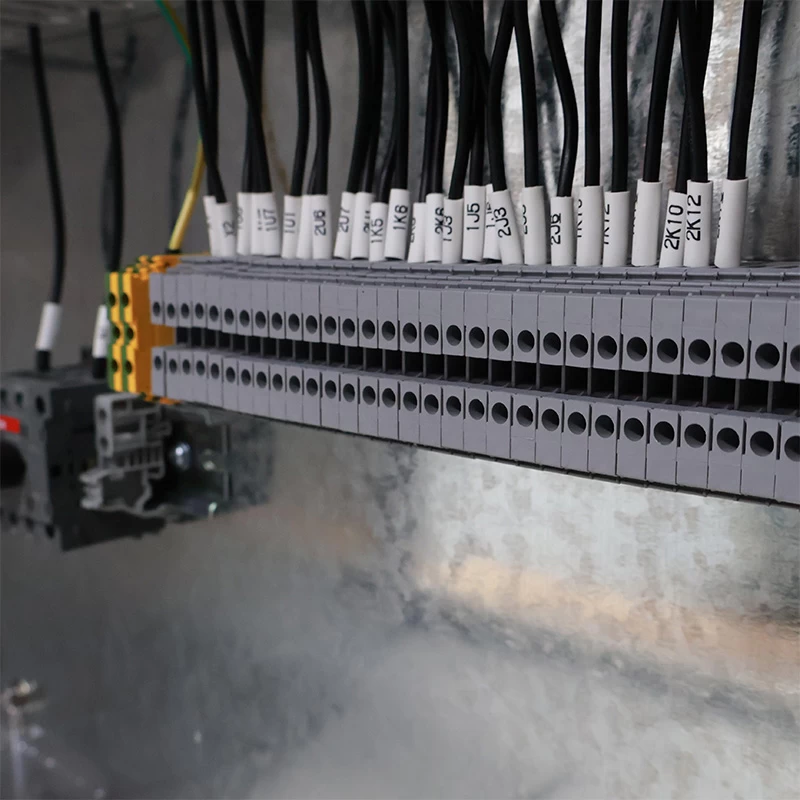

Los tableros de distribución ensamblados en fábrica y preprobados eliminan errores de cableado en el campo y comprimen significativamente los cronogramas de puesta en marcha en el sitio. Recibir un tablero eléctrico IP65 completamente cableado directamente del fabricante garantiza un control de calidad a nivel de fábrica.

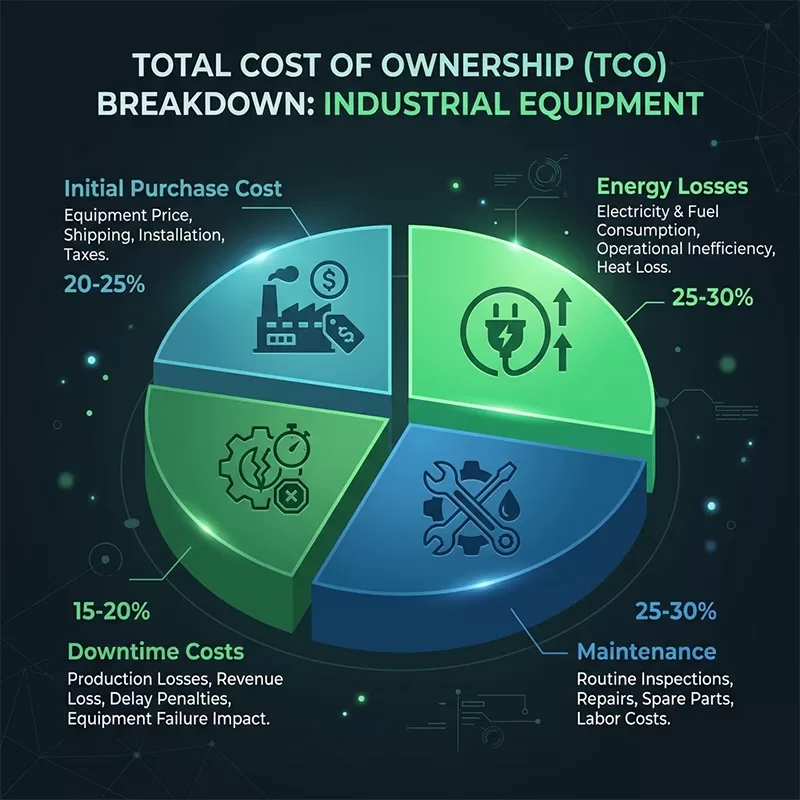

Evaluación del Costo Total de Propiedad (TCO)

Un bajo precio de compra inicial (CAPEX) a menudo oculta gastos operativos futuros sustanciales (OPEX). Los paneles exteriores de calidad inferior sufren de oxidación prematura, oxidación de contactos y viajes frecuentes que destruyen la rentabilidad.

Invertir en materiales premium y componentes probados en fábrica genera ahorros sustanciales a largo plazo:

● Eliminación de Apagones No Planificados: Los interruptores de alta fiabilidad previenen severas penalizaciones por tiempo de inactividad en la fábrica.

● Menor Carga de Mantenimiento: Las carcasas resistentes a la corrosión requieren un mínimo repintado en el campo o reemplazos de sellos de puertas.

● Vida Útil Mecánica Extendida: El equipo de calidad opera de manera confiable durante 15 a 20 años en condiciones exteriores adversas.

Criterios de Selección de Proveedores: Más Allá del Equipo Físico

Asociarse con un fabricante OEM experimentado es tan crucial como seleccionar las especificaciones de hardware adecuadas. Un proveedor calificado actúa como un socio de ingeniería a lo largo del ciclo de vida del proyecto.

● Soporte de Dibujos de Ingeniería: El proveedor debe proporcionar archivos CAD completos, archivos paso a paso en 3D y diagramas unifilares antes de la producción.

● Pruebas Rigurosas de Aceptación en Fábrica (FAT): Asegúrese de que la fábrica realice pruebas de aislamiento dieléctrico y pruebas funcionales de disparo antes del despacho.

● Estándares de Empaque para Exportación: Los embalajes de madera resistentes para el mar previenen daños por humedad durante el tránsito marítimo.

Matriz de Lista de Verificación de Evaluación de Proveedores

FAQ

Q: ¿Cuál es la principal diferencia entre un tablero de distribución IP65 y un panel NEMA 4X?

A: IP65 se centra principalmente en la protección contra la entrada de polvo y chorros de agua utilizando estándares métricos. NEMA 4X incluye una protección similar contra la entrada de agua, pero exige explícitamente pruebas de corrosión utilizando materiales como acero inoxidable o fibra de vidrio.

Q: ¿Puede un centro de control de motores (MCC) al aire libre manejar temperaturas ambientales extremas del desierto?

A: Sí, siempre que el panel incorpore toldos a prueba de sol, aire acondicionado interno o ventiladores de ventilación pesada, y disyuntores descalificados diseñados para operar de manera confiable a temperaturas ambientales superiores a 50°C.

Q: ¿Cómo funcionan los calentadores anti-condensación dentro de un pilar de alimentación industrial sellado?

A: Estos pequeños calentadores eléctricos mantienen la temperatura interior del gabinete ligeramente por encima del punto de rocío externo. Esta diferencia de temperatura evita que la humedad en el aire se condense en gotas de agua sobre las barras colectoras activas.

Q: ¿Debería elegir acero inoxidable o acero galvanizado con recubrimiento en polvo para paneles al aire libre?

A: El acero galvanizado con recubrimiento en polvo exterior funciona bien para proyectos estándar al aire libre en el interior. Para instalaciones costeras, marinas o químicas altamente corrosivas, se recomienda encarecidamente acero inoxidable 304 o 316L.
