Introduction
Choisir la mauvaise architecture de tableau électrique peut avoir un impact sévère sur le temps de fonctionnement opérationnel et le budget de maintenance de votre installation. Un choix inapproprié entraîne souvent des dépenses de projet inutiles ou des temps d'arrêt coûteux et non budgétés de l'usine.
Que vous conceviez une usine industrielle à haute fiabilité ou un bâtiment commercial sensible aux coûts, comprendre la flexibilité des unités est essentiel. Ce guide d'ingénierie décompose les différences fondamentales entre les tableaux électriques fixes et les tableaux électriques extractibles pour vous aider à prendre la bonne décision d'achat.
Qu'est-ce que le tableau électrique fixe ?
Le tableau électrique fixe dispose de composants électriques internes, tels que des disjoncteurs, des interrupteurs et des barres omnibus, boulonnés directement sur le cadre de l'armoire. Pour entretenir ou remplacer un composant, les techniciens doivent complètement isoler et désénergiser l'ensemble de la section du panneau.
Ce design offre une structure simple et robuste qui a servi de colonne vertébrale à la distribution d'énergie industrielle standard pendant des décennies. Il est largement reconnu pour sa simplicité et son efficacité de coût initial.
Les principales caractéristiques des installations fixes incluent :
○ Les composants sont montés de manière permanente et câblés directement au cadre principal des barres omnibus.
○ Coûts de fabrication et d'acquisition d'équipement initiaux plus bas.
○ Nécessite des coupures de courant complètes pendant la maintenance électrique de routine du tableau électrique.
○ Structure mécanique plus simple avec moins de pièces mobiles à s'user avec le temps.
Qu'est-ce que le tableau électrique extractible ?

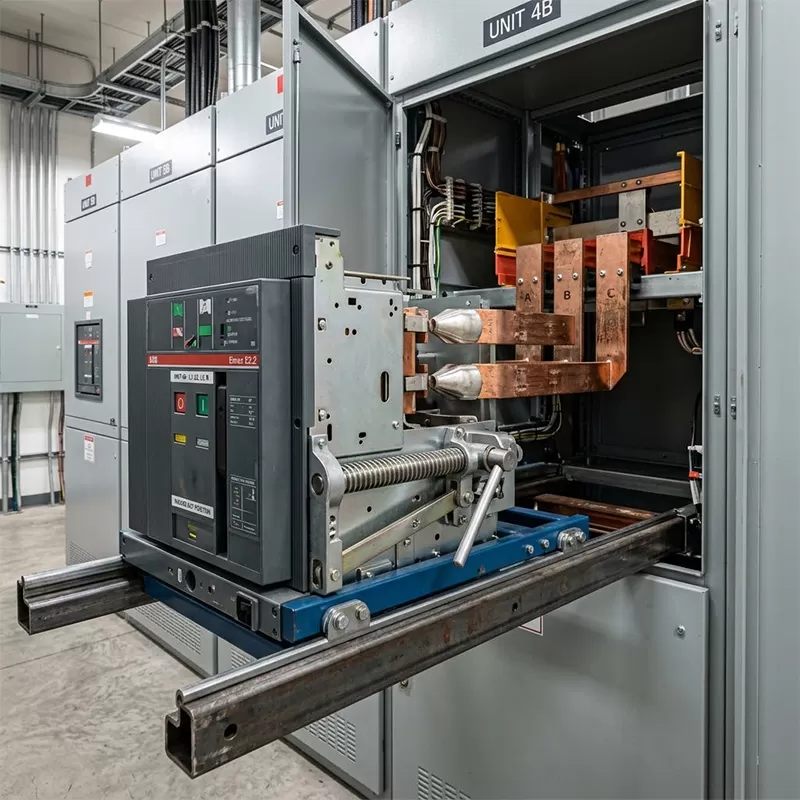

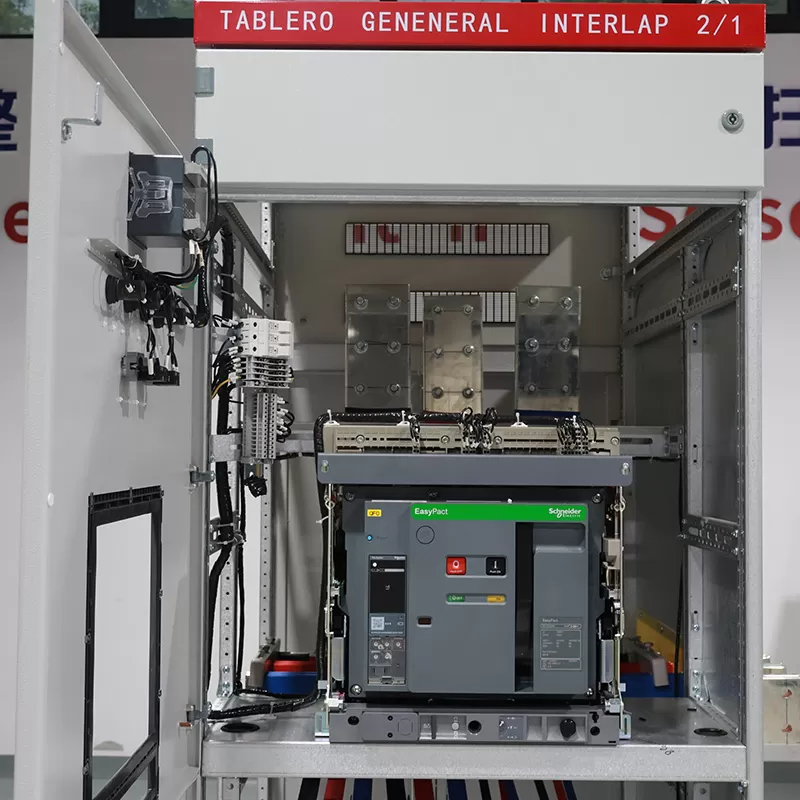

Le tableau électrique extractible (également connu sous le nom de tableau électrique à tiroir) abrite des unités fonctionnelles clés—en particulier le disjoncteur extractible—dans des tiroirs modulaires de style cassette. Les techniciens peuvent facilement retirer ces unités sur des rails guidés sans déconnecter les barres omnibus principales ou couper l'alimentation des postes de travail adjacents.
Cette architecture modulaire est conçue spécifiquement pour les installations critiques où la disponibilité continue de l'alimentation est obligatoire. Elle agit comme une mise à niveau par rapport aux conceptions fixes en maximisant le temps de fonctionnement opérationnel et la sécurité de l'opérateur.
Les caractéristiques clés des installations retirables incluent :
○ Unités de tiroir modulaires équipées de contacts enfichables primaires et secondaires auto-alignants.
○ Remplacement rapide des disjoncteurs défectueux en quelques minutes plutôt qu'en heures.
○ Positions mécaniquement verrouillées (Connecté, Test, Déconnecté) pour une sécurité de maintenance améliorée.
○ Investissement initial en capital plus élevé compensé par des risques de temps d'arrêt des installations considérablement réduits.

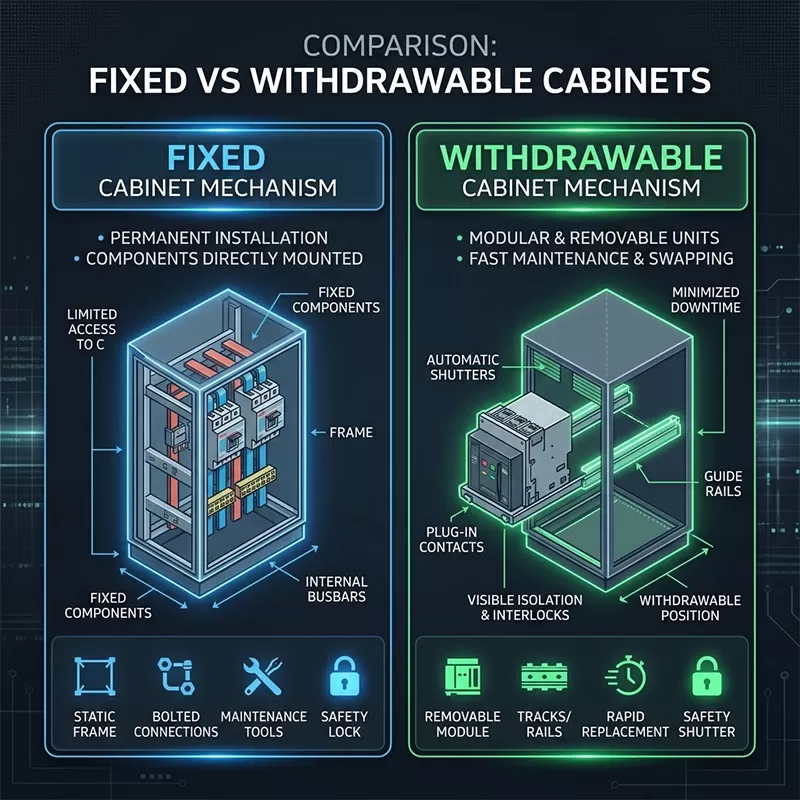

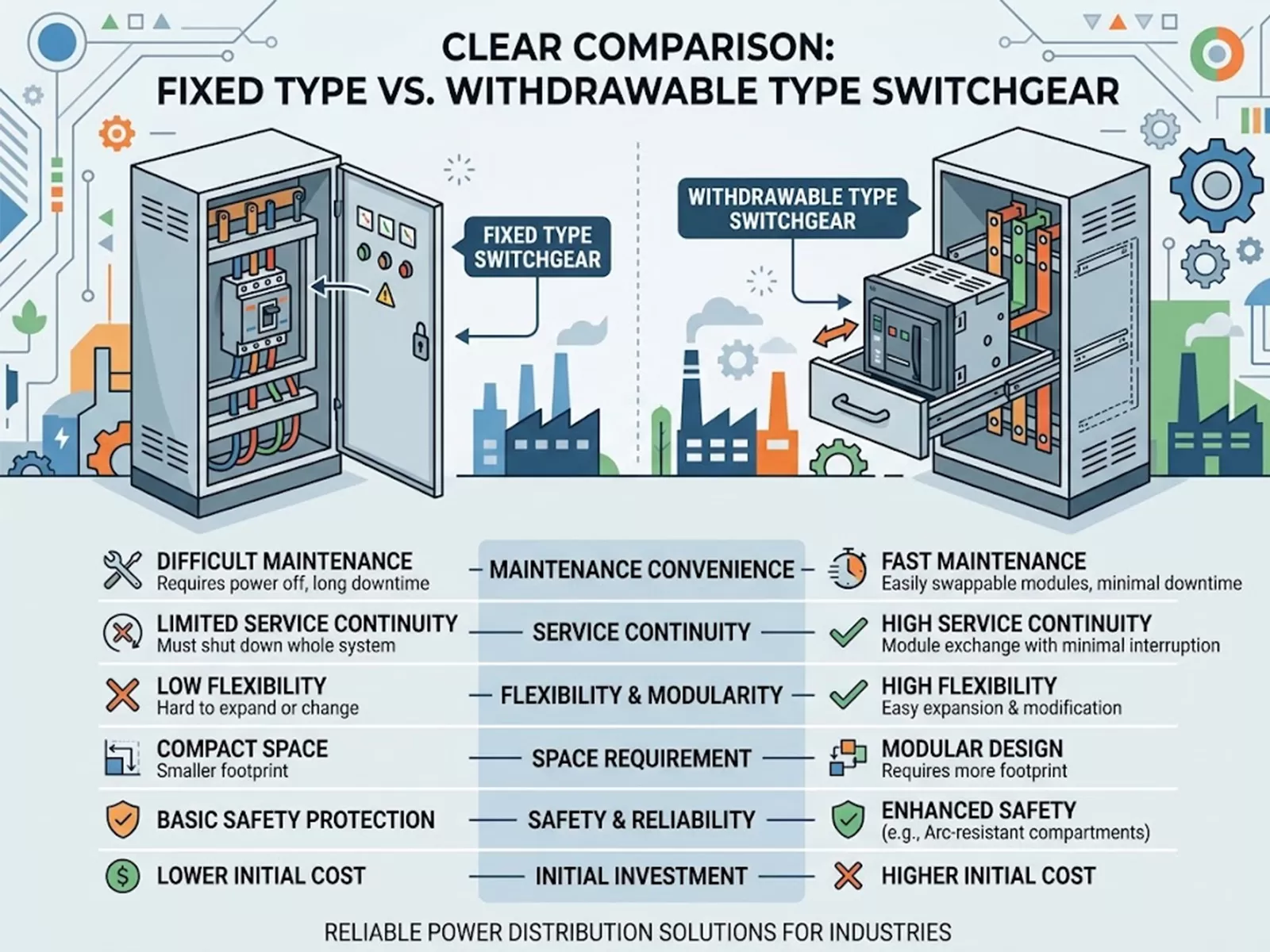

Différences fondamentales entre les équipements de commutation fixes et retirables
Bien que les deux configurations offrent une distribution d'énergie fiable, leurs caractéristiques opérationnelles diffèrent considérablement selon des critères d'ingénierie clés.
1. Impact sur la maintenance et le temps d'arrêt
Les équipements de commutation de type fixe nécessitent un arrêt complet du panneau pour effectuer des réparations internes, prenant des heures pour isoler et dévisser les composants. Les équipements de commutation retirables permettent aux techniciens de retirer un disjoncteur défectueux et d'insérer un module de rechange en quelques minutes, maintenant ainsi l'opération continue de l'usine.
2. Sécurité de l'opérateur et isolation des arcs électriques
Les équipements de commutation de type fixe exposent les techniciens à un contact potentiel avec des barres omnibus sous tension si les procédures de verrouillage/étiquetage appropriées échouent pendant la maintenance. Les équipements de commutation retirables disposent de volets de sécurité métalliques automatiques qui se ferment sur les barres omnibus sous tension lorsque qu'une unité fonctionnelle est retirée, empêchant tout contact accidentel.
3. Empreinte et utilisation de l'espace
Les équipements de commutation de type fixe offrent généralement une empreinte compacte, permettant une densité maximale de disjoncteurs dans des salles électriques étroites. Les équipements de commutation retirables nécessitent des armoires plus profondes et un dégagement frontal clair pour accueillir le mouvement physique de rangement des tiroirs.
4. Investissement initial vs. Coût total de possession (CTP)
Les équipements de commutation de type fixe offrent un prix d'achat initial significativement plus bas, ce qui les rend attrayants pour les projets avec des contraintes budgétaires. Les équipements de commutation extractibles ont un coût initial plus élevé mais génèrent un CTP inférieur au fil du temps dans les installations où les minutes d'interruption entraînent de lourdes pénalités financières.
5. Complexité mécanique et longévité
Les équipements de commutation de type fixe reposent sur des joints mécaniques simples, nécessitant moins de lubrification mécanique périodique. Les équipements de commutation extractibles incorporent des mécanismes de rayonnage complexes, des verrouillages de position et des contacts à fiche qui nécessitent des vérifications d'alignement périodiques.
Comparaison des spécifications techniques
La matrice technique suivante décrit les principaux paramètres opérationnels entre les deux architectures d'équipements de commutation.
Matrice des capacités techniques
| Caractéristique d'ingénierie | Équipements de commutation de type fixe | Équipements de commutation extractibles |
| Connexion du circuit principal | Joints de câble/barre omnibus boulonnés | Contacts à fiche auto-alignants |
| Classe de tension typique | Basse tension / Moyenne tension | Équipements de commutation basse tension et applications MV |
| Temps moyen de réparation (MTTR) | 2 à 6 heures (Nécessite l'arrêt du panneau) | 10 à 15 minutes (Module échangeable à chaud) |
| Compartmentalisation interne | Forme 1 à Forme 3b typique | Forme 4a à Forme 4b (Isolation maximale) |
| Protection par verrouillage | Cadenas de porte de base & LOTO | Verrouillages de position mécaniques à plusieurs niveaux |
| Indice de coût du capital | Base (100 %) | ~135 % - 150 % de la base |

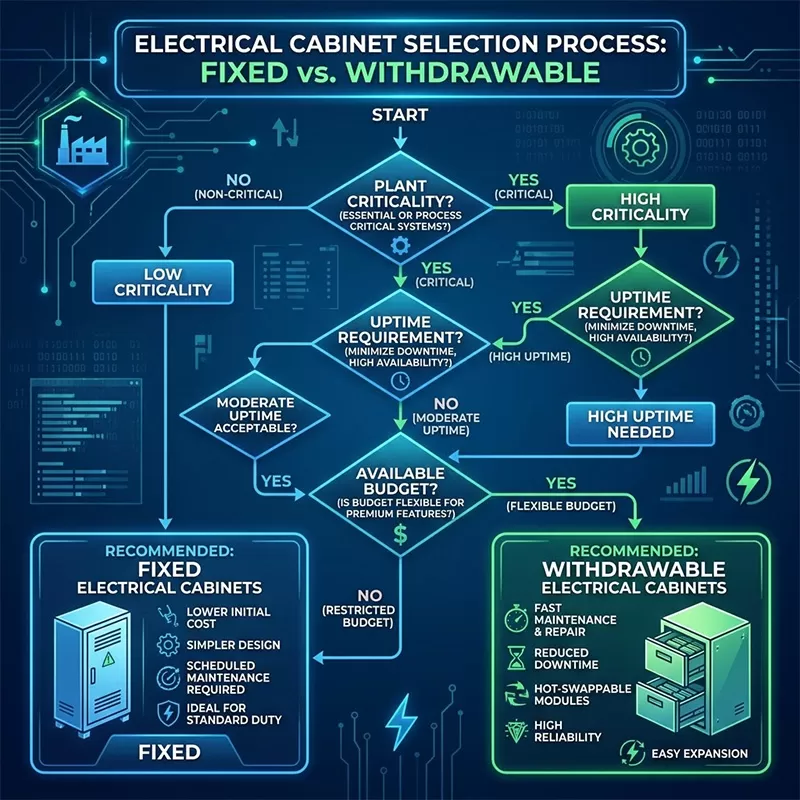

Comment choisir la bonne solution pour votre installation ?
Le choix entre des conceptions fixes et extractibles dépend principalement de la tolérance de votre installation aux arrêts électriques planifiés et non planifiés.
Scénario 1 : Opérations continues et infrastructures critiques
Les installations telles que les centres de données, les raffineries de pétrole, les réseaux d'urgence des hôpitaux et les usines de traitement chimique continu ne peuvent pas se permettre d'interruptions de courant.
○ Les appareillages withdrawables sont obligatoires pour garantir un temps d'arrêt proche de zéro pendant la maintenance des composants.
○ Les modules extractibles permettent un échange immédiat des circuits de distribution défectueux sans affecter l'équipement sous tension adjacent.
○ La compartimentation de type 4 offre une protection maximale contre les arcs électriques pour le personnel d'ingénierie sur site.
Scénario 2 : Projets commerciaux standards et à faible maintenance
Les immeubles de bureaux commerciaux, les centres commerciaux, les petits complexes résidentiels et les entrepôts non critiques nécessitent rarement une capacité de remplacement à chaud.
○ Les appareillages de type fixe offrent une solution économique et fiable de armoire de distribution électrique.
○ Les fenêtres de maintenance annuelles planifiées peuvent facilement accueillir les arrêts nécessaires pour inspection.
○ Des dépenses d'investissement initiales plus faibles libèrent le budget du projet pour d'autres besoins en infrastructure MEP.
Scénario 3 : L'approche hybride pour les usines industrielles complexes
Les grandes installations de fabrication adoptent souvent une stratégie de conception hybride dans leur hiérarchie de distribution électrique.
○ Les alimentations principales utilisent des appareillages withdrawables avec des unités ACB pour une récupération rapide au niveau du réseau primaire.
○ Les sous-panneaux de distribution secondaire utilisent des appareillages de type fixe pour optimiser les coûts totaux de l'équipement.
Matrice d'application du projet
Faites correspondre votre profil de projet spécifique avec cette matrice d'application d'ingénierie pour sélectionner la configuration d'appareillage idéale.
| Type d'application / d'installation | Configuration recommandée | Raison d'ingénierie principale |
| Centres de données et hubs de serveurs | Appareillage withdrawable | Nécessite 99,999 % de disponibilité ; tolérance zéro pour les arrêts de maintenance. |
| Tours de bureaux commerciaux | Appareillage de type fixe | Rentable ; la maintenance peut être programmée pendant les heures creuses des week-ends. |
| Raffineries pétrochimiques | Appareillage withdrawable | Environnement à haut risque ; nécessite une isolation de sécurité interne de type Forme 4. |
| Parcs solaires et éoliens | Appareillage fixe / hybride | CAPEX optimisé pour les enceintes de stations d'onduleurs extérieures distribuées. |
| Installations de traitement de l'eau | Appareillage hybride | Withdrawable pour les pompes principales ; fixe pour l'éclairage secondaire et les charges utilitaires. |
FAQ
Q1 : Puis-je convertir un cabinet fixe existant en un cabinet withdrawable ?
La transformation d'un cabinet fixe en une unité withdrawable n'est généralement pas rentable. Les conceptions withdrawables nécessitent des rails de montage internes spécialisés, des mécanismes de volet et un alignement précis des contacts de barres omnibus que les cadres fixes standard n'ont pas.
Q2 : Les contacts plug-in withdrawables créent-ils une résistance électrique plus élevée au fil du temps ?
Des contacts à ressort plaqués argent ou étain de haute qualité préviennent l'oxydation et maintiennent une faible résistance. L'entretien de routine comprend l'application de graisse conductrice et la vérification de la pression de contact lors des inspections programmées.
Q3 : Quelle option est meilleure pour les environnements difficiles et à forte vibration ?
L'appareillage fixe avec connexions boulonnées résiste intrinsèquement mieux aux vibrations mécaniques. Cependant, l'appareillage withdrawable de qualité marine équipé de loquets de verrouillage spécialisés est largement utilisé sur les plateformes offshore et les navires.
Partenaire avec XDEPE pour des solutions énergétiques sur mesure
Choisir entre un appareillage fixe et withdrawable revient à équilibrer le budget initial avec les exigences de disponibilité opérationnelle à long terme. Faire le bon choix tôt dans la phase de conception évite des redessins coûteux et garantit la stabilité du réseau à long terme.
Chez XDEPE, nous concevons et fabriquons des appareillages basse tension sur mesure adaptés à vos schémas unifilaires de projet (SLD) et aux normes de réseau. Contactez notre équipe d'ingénierie technique dès aujourd'hui pour une consultation d'experts et des prix directs d'usine sur des solutions de distribution d'énergie à haute fiabilité.
