Introduction

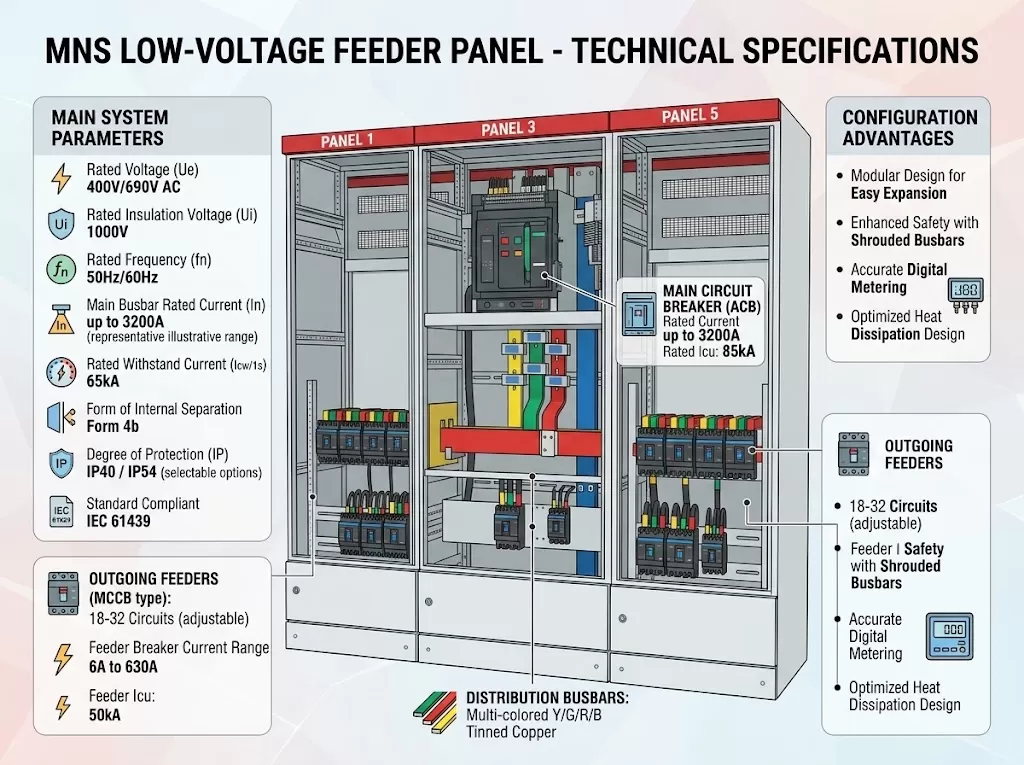

Un cabinet de distribution électrique qui déclenche arrête instantanément les lignes de production critiques. Ce temps d'arrêt inattendu entraîne d'énormes pertes financières et des risques potentiels pour la sécurité sur le sol de l'usine.
Trouver rapidement la cause profonde est essentiel pour votre équipe d'ingénierie. Ce guide de dépannage vous aidera à diagnostiquer le problème exact, à rétablir l'alimentation en toute sécurité et à mettre en œuvre des solutions permanentes pour éviter de futurs déclenchements.
Cause 1 : Circuit de distribution sortant surchargé
La raison la plus courante des déclenchements est simplement de tirer trop de puissance à travers le système. Lorsque les machines en aval consomment plus de courant que la capacité nominale du disjoncteur, celui-ci se déclenche pour éviter la surchauffe et les incendies.
○ Ajouter de nouvelles machines lourdes à un circuit de distribution sortant existant sans mettre à niveau la capacité du disjoncteur.
○ Des moteurs tirant d'énormes courants d'appel lors d'une séquence de démarrage simultanée de l'usine.
○ Des charges triphasées mal équilibrées provoquant une surcharge d'une phase spécifique et déclenchant l'interrupteur principal.

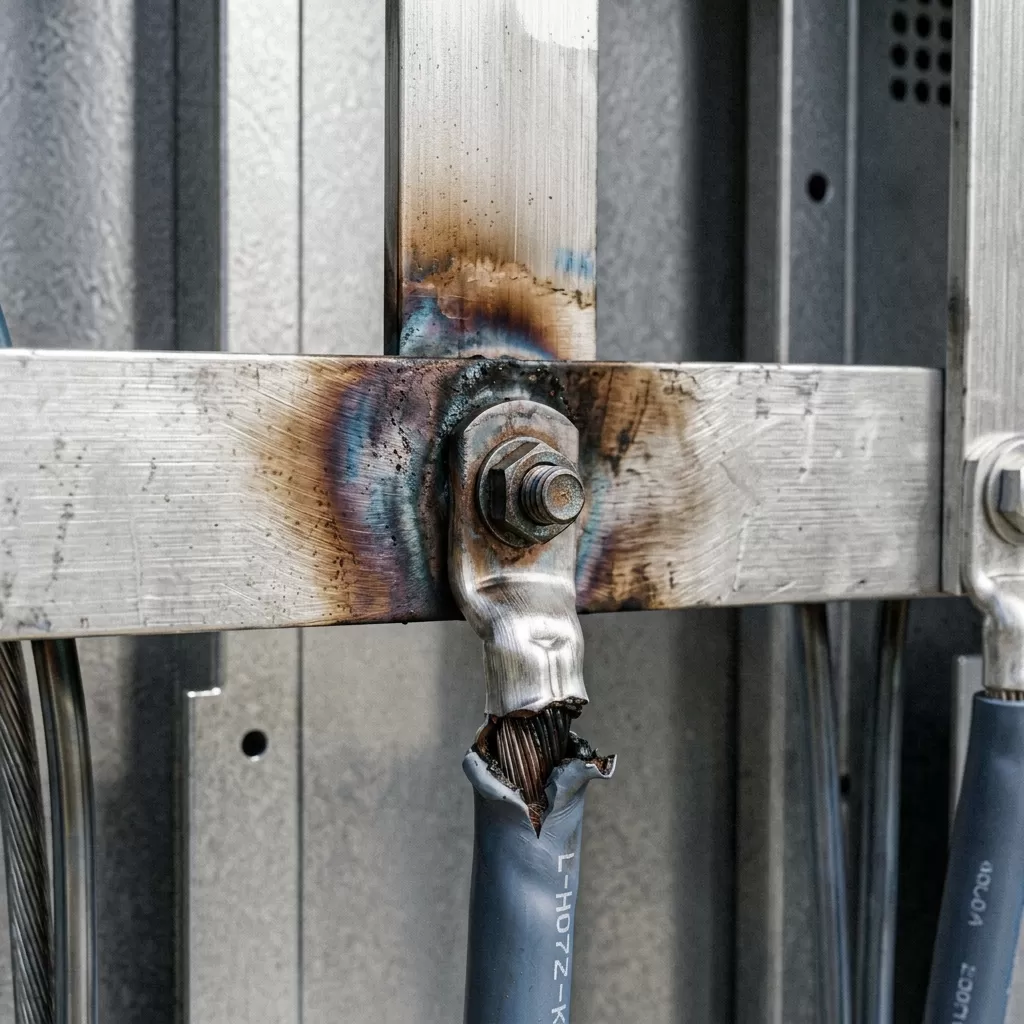

Cause 2 : Terminaisons de câble de distribution lâches
Les connexions électriques se desserrent naturellement avec le temps en raison des vibrations constantes des machines et de l'expansion thermique. Une terminaison de câble de distribution lâche crée une haute résistance électrique au niveau du joint.
○ Une haute résistance génère une chaleur localisée extrême qui déclenche accidentellement le capteur thermique du disjoncteur.
○ Des vibrations provenant d'équipements lourds à proximité desserrant les boulons de terminaison au cours de plusieurs mois d'exploitation.
○ Ne pas utiliser une clé dynamométrique calibrée lors de l'installation initiale du panneau, laissant les cosses mal serrées.
Limites de fonctionnement standard pour les panneaux de distribution
Pour vous aider à diagnostiquer les problèmes plus rapidement, comparez vos mesures en temps réel avec ces seuils standard. Si vos relevés dépassent les limites d'avertissement, un déclenchement est imminent.
Tableau 1 : Limites et Seuils Standards
| Paramètre | Plage de Fonctionnement Normale | Seuil d'Avertissement | Niveau de Déclenchement Critique |
| Courant de Phase (Système Noté 400A) | 100A - 320A (≤ 80% Charge) | 350A - 380A | > 400A (Déclenchement de Surcharge) |
| Température de Joint de Barres | 40°C - 65°C | 75°C | > 90°C (Risque de Déclenchement Thermique) |
| Déséquilibre de Tension | 0% - 2% | 3% - 4% | > 5% (Risque de Dommages au Moteur) |
| Résistance d'Isolation | > 1.0 Mégaohm | 0.5 - 1.0 Mégaohm | < 0.5 Mégaohm (Fuite à la Terre) |
Cause 3 : Vieillissement ou Disjoncteurs Défectueux
Même les composants d'armoires de distribution d'énergie de la plus haute qualité ont une durée de vie mécanique limitée. Un disjoncteur usé devient trop sensible et se déclenche bien en dessous de sa capacité nominale réelle.
○ Usure mécanique des ressorts internes après des années d'opérations de commutation fréquentes.
○ Accumulation de poussière et de débris à l'intérieur du mécanisme du disjoncteur provoquant de fausses lectures thermiques.
○ Dégradation des contacts internes menant à un phénomène frustrant connu sous le nom de "déclenchement intempestif".
Cause 4 : Fuites à la Terre et Courts-Circuits
Un déclenchement soudain du disjoncteur sous charge est souvent la défense du système contre des courts-circuits catastrophiques. Cela se produit lorsqu'un fil sous tension touche un fil de terre, une autre phase ou le boîtier métallique.
○ Rupture d'isolation sur des câbles vieillissants provoquant une fuite de courant directement à la terre.
○ Humidité ou condensation s'accumulant à l'intérieur d'un pilier de distribution basse tension mal scellé.
○ Dommages physiques aux câbles internes causés par des rongeurs, abrasion par vibration ou impacts de machines lourdes.
Cause 5 : Coordination Incorrecte des Relais
Dans des réseaux complexes, plusieurs dispositifs de protection doivent fonctionner en parfaite harmonie. Si les réglages du relais de protection contre les surintensités ne sont pas adaptés, le mauvais disjoncteur pourrait se déclencher en premier.
○ Le disjoncteur principal se déclenche avant le disjoncteur de la machine en aval, arrêtant toute l'usine.
○ Réglages de délai incorrects programmés dans les relais de protection numériques lors de la mise en service.
○ Les réglages par défaut d'usine n'ont jamais été ajustés par les ingénieurs pour correspondre au profil de charge spécifique du site.
Comment Réparer et Prévenir les Déclenchements du Cabinet de Distribution
Arrêter le cycle de déclenchement nécessite une approche d'ingénierie systématique, et pas seulement de réinitialiser le disjoncteur à plusieurs reprises. Voici les actions essentielles pour stabiliser définitivement votre tableau de distribution.

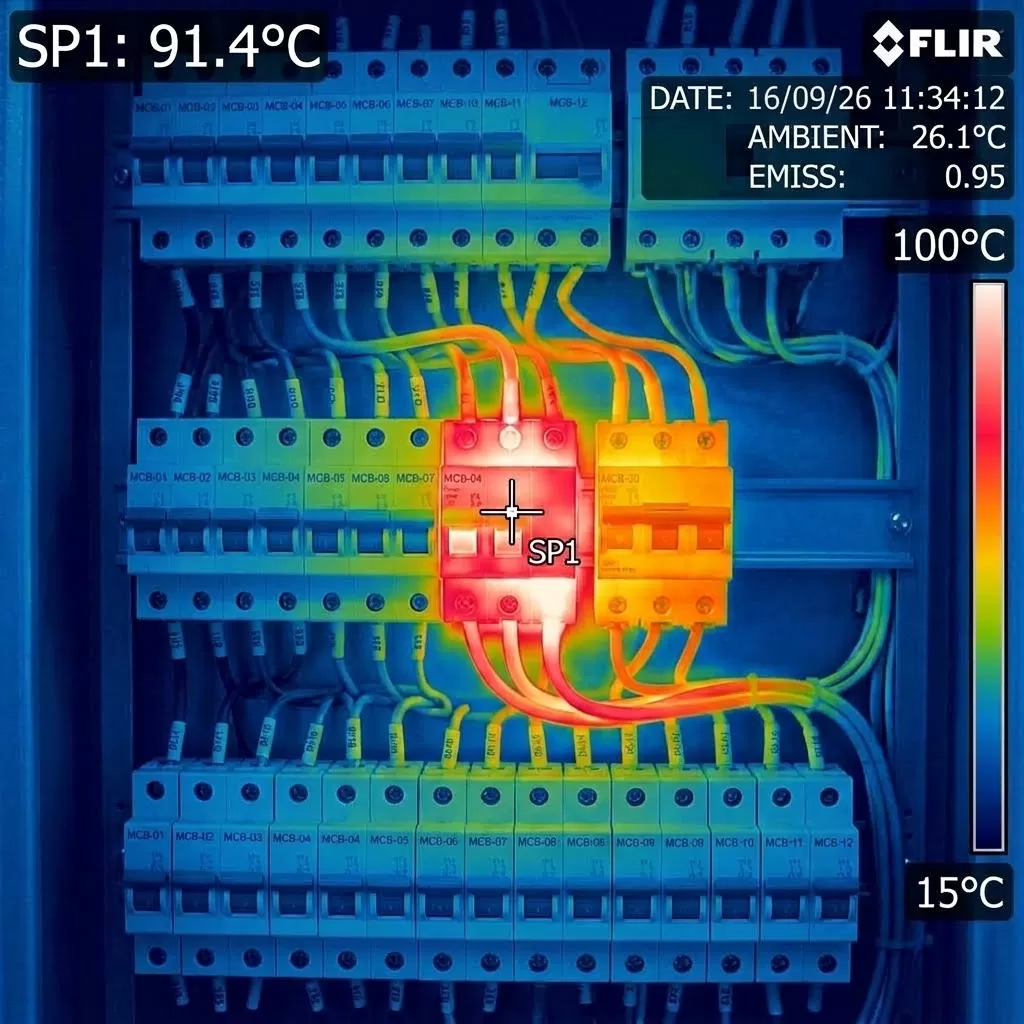

1. Effectuer une Imagerie Thermique Immédiate
Scannez tout le cabinet avec une caméra infrarouge pendant que le système est sous pleine charge. Cela identifie instantanément les connexions lâches cachées, les points chauds et les disjoncteurs défaillants avant qu'ils ne provoquent un déclenchement.
2. Resserrer Toutes les Connexions
Planifiez une brève fenêtre de maintenance pour serrer tous les boulons de barres collectrices en cuivre et les cosses de câbles. Utilisez toujours une clé dynamométrique calibrée pour respecter les spécifications mécaniques exactes du fabricant.
3. Passer à la Surveillance Intelligente de la Charge
Installez des compteurs d'énergie numériques pour suivre la consommation de courant en temps réel et la tension sur chaque phase. Cela permet à votre équipe d'équilibrer les charges électriques et d'éviter les surcharges avant qu'elles ne se produisent.

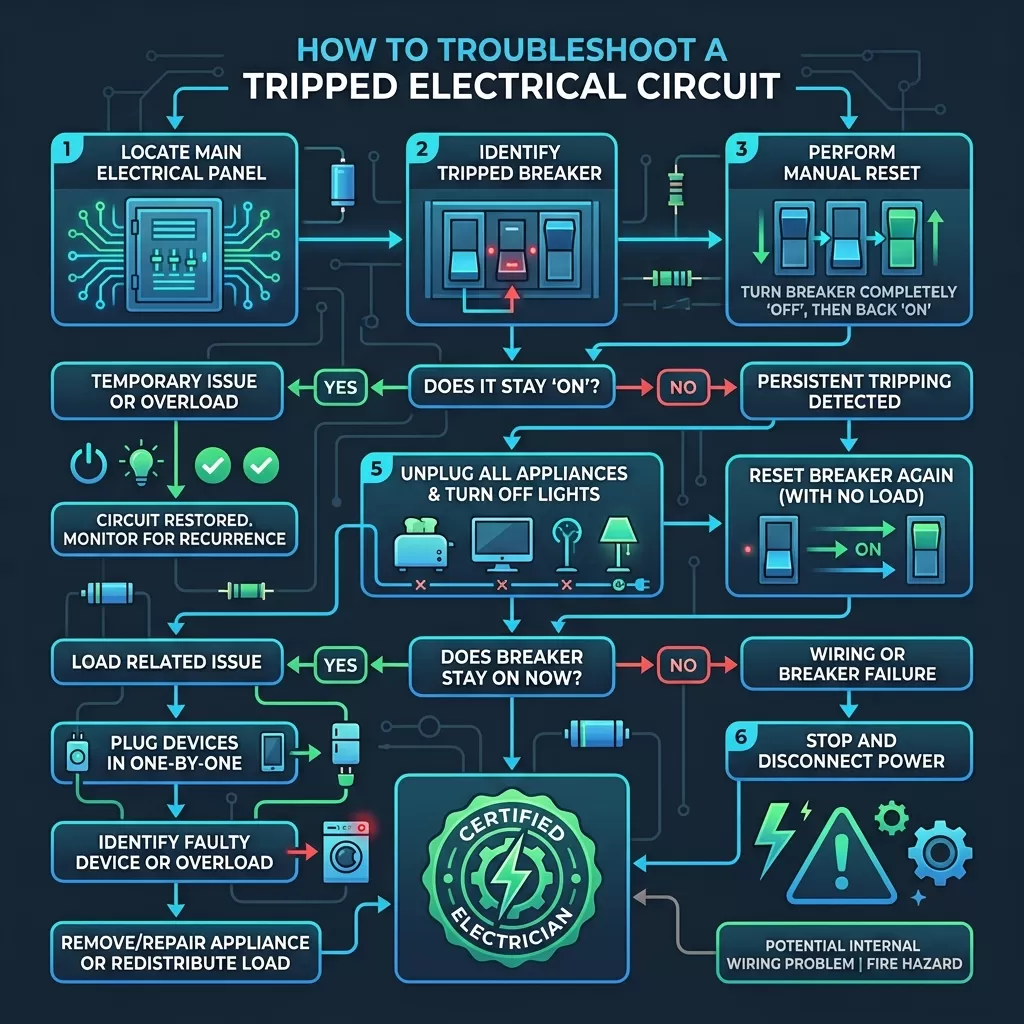

Matrice de Dépannage
Utilisez cette matrice de référence rapide pour associer votre symptôme spécifique à la solution d'ingénierie la plus rapide.
Tableau 2 : Matrice de dépannage (Symptôme | Cause | Solution)
| Symptôme | Cause probable | Solution rapide |
| Se déclenche immédiatement au démarrage de la machine | Courant d'appel élevé / Relais mal assorti | Ajuster les réglages de temporisation du relais ou installer un démarreur progressif. |
| Se déclenche après 1-2 heures de fonctionnement | Surcharge thermique / Température ambiante élevée | Vérifier les connexions lâches ; améliorer la ventilation du cabinet. |
| Bruit fort/pop avant le déclenchement | Court-circuit franc / Défaut phase à phase | Inspecter les câbles pour une isolation endommagée ; remplacer le câblage. |
| Déclenchements aléatoires sans changement de charge évident | Disjoncteur vieillissant / Déclenchement intempestif | Remplacer le disjoncteur dégradé par une nouvelle unité. |
FAQ
Q : Pourquoi le disjoncteur d'alimentation se déclenche-t-il uniquement pendant l'été ?
R : Les températures ambiantes élevées réduisent la capacité thermique du disjoncteur, le faisant se déclencher plus rapidement. Améliorer la ventilation du cabinet, ajouter des ventilateurs de refroidissement ou se déplacer dans une pièce climatisée résout généralement ce problème saisonnier.
Q : Puis-je simplement échanger le disjoncteur déclenché contre un modèle de plus grande capacité ?
R : Ne jamais augmenter la taille d'un disjoncteur sans d'abord mettre à niveau les câbles et les barres omnibus. Cela supprime la limite de protection, permettant aux fils de surchauffer et créant un risque d'incendie grave.
Q : À quelle fréquence devrions-nous tester les relais de protection dans le cabinet ?
R : Les meilleures pratiques industrielles dictent des tests d'injection secondaire tous les 1 à 2 ans. Cela garantit que les relais numériques s'activeront exactement quand cela est nécessaire lors d'un véritable défaut électrique.
