Was genau ist ein Hauptverteilungsschrank?

Einführung

Ein Hauptverteilungsschrank fungiert als das zentrale Nervensystem jeder Einrichtung. Er erhält Hochleistungsstrom direkt vom Transformator oder Generator. Dann verteilt er diese elektrische Last sicher an nachgelagerte Schaltschränke.

Oft als Hauptverteilungstafel (MDB) bezeichnet, bietet er kritischen Schutz. Er verhindert schwere Überlastungen und katastrophale Kurzschlüsse. Dies stellt sicher, dass Ihre Betriebsabläufe niemals unerwarteten elektrischen Bränden oder Ausfallzeiten ausgesetzt sind.

Jede zuverlässige Stromverteilungstafel teilt sich einige universelle Ziele:

○ Elektrische Fehler schnell isolieren, um das Hauptnetz zu schützen.

○ Nachgelagerte Geräte und Motoren vor Spannungsspitzen schützen.

○ Sicheren und logischen Zugang für Wartungsteams bieten.

○ Echtzeit-Energieverbrauch zur Effizienz der Fabrik überwachen.

Die Kernkomponenten im Gehäuse

Das Verständnis der Anatomie Ihres Niederspannungsschaltgeräts hilft Ihnen, bessere Kaufentscheidungen zu treffen. Lassen Sie uns die Tür öffnen und einen genauen Blick hineinwerfen. Hier sind die wesentlichen Teile, die Sie finden werden.

1. Der Gehäuserahmen

Die physische Hülle ist viel mehr als nur eine Metallbox. Sie schützt die empfindlichen internen Komponenten vor Staub, Wasser und mechanischen Einwirkungen. Die meisten hochwertigen Schränke verwenden verzinkten Stahl oder robusten Edelstahl.

2. Das Sammelschienen-System

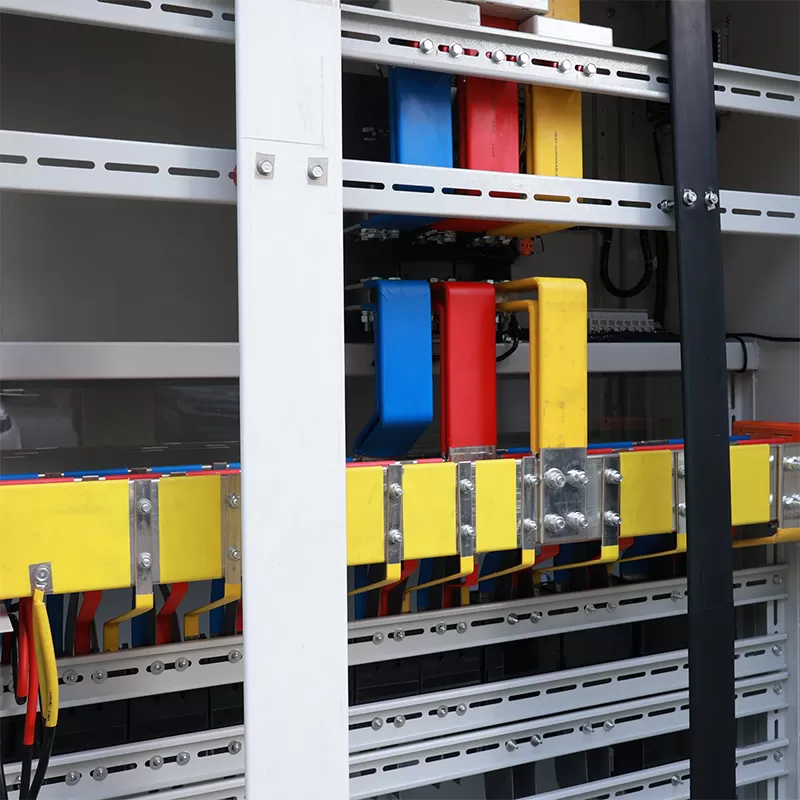

Sammelschienen sind die starren Metallstreifen, die schwere elektrische Ströme leiten. Sie ersetzen komplexe, unordentliche Verkabelungen, um Platz zu sparen und Wärme zu reduzieren. Eine richtig dimensionierte Sammelschienenanordnung ist absolut entscheidend für die Systemsicherheit.

3. Haupt- und Zweigschalter

Schalter fungieren als primäre Verteidigungsmechanismen gegen elektrische Fehler. Der eingehende Strom trifft zuerst auf einen großen Luftschalter (ACB). Dann fließt der Strom in kleinere MCCB-Schutzschalter Einheiten für die lokale Verteilung.

4. Überspannungsschutzgeräte (SPD)

Blitzeinschläge und Netzschwankungen können industrielle Maschinen leicht zerstören. SPDs absorbieren diese massiven, plötzlichen Spannungsspitzen. Sie leiten die überschüssige Energie sicher in das Erdungssystem um.

Tabelle 1: Häufige Schutzkomponenten in einem MDB

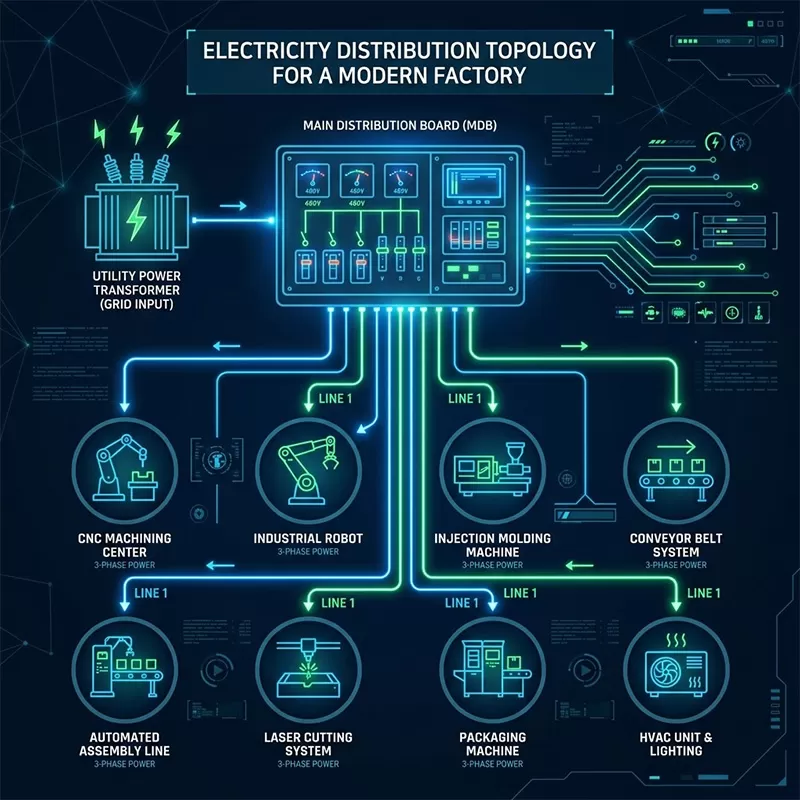

Wie funktioniert ein Stromverteilungspanel?

Der Betrieb folgt einem strengen, logischen Ablauf, um Sicherheit zu gewährleisten. Es handelt sich um einen hochkontrollierten, einseitigen Fluss elektrischer Energie. Hier ist der Schritt-für-Schritt-Prozess, wie der Strom fließt:

● Schritt 1: Hochstromversorgung tritt über den Hauptanschluss ein.

● Schritt 2: Der massive Hauptschalter misst, filtert und akzeptiert die Last.

● Schritt 3: Der Strom fließt effizient über die blanken Kupferbusbars.

● Schritt 4: Abzweigschalter verteilen den getrennten Strom an spezifische Maschinen oder Zonen.

Häufige Materialien: Kupfer vs. Aluminium

Käufer fragen häufig nach dem besten Material für Busbars und Stromverteilung. Kupfer ist der Goldstandard für maximale Leitfähigkeit und Platzersparnis. Aluminium hingegen ist viel leichter und erheblich kostengünstiger.

Für schwere industrielle elektrische Schaltschränke wird Kupfer von Ingenieuren dringend empfohlen. Es bewältigt thermische Belastungen und Ausdehnungen über eine lange Lebensdauer viel besser. Lassen Sie uns diese direkt vergleichen, um Ihre Beschaffungsentscheidung zu unterstützen.

Tabelle 2: Umfassender Vergleich von Sammelschienenmaterialien

Wichtige Anwendungen und Branchen

Wo sehen wir diese massiven Verteilungshubs? Sie sind fast überall installiert, wo schwere, stabile Energie benötigt wird. Ein elektrisches Verteilungsfeld ist in den folgenden Sektoren absolut unverzichtbar:

● Fertigungsanlagen: Versorgung schwerer Motorlasten, Förderbänder und automatisierte Montagelinien.

● Rechenzentren: Gewährleistung einer völlig unterbrechungsfreien, sauberen Energieversorgung für empfindliche Server-Racks.

● Gewerbliche Hochhäuser: Verteilung des Hauptstroms auf verschiedene Etagen, Beleuchtung und HVAC-Systeme.

● Solarfarmen: Verwaltung und Aggregation erneuerbarer Energie, die vor der Netzverteilung gesammelt wird.

FAQ

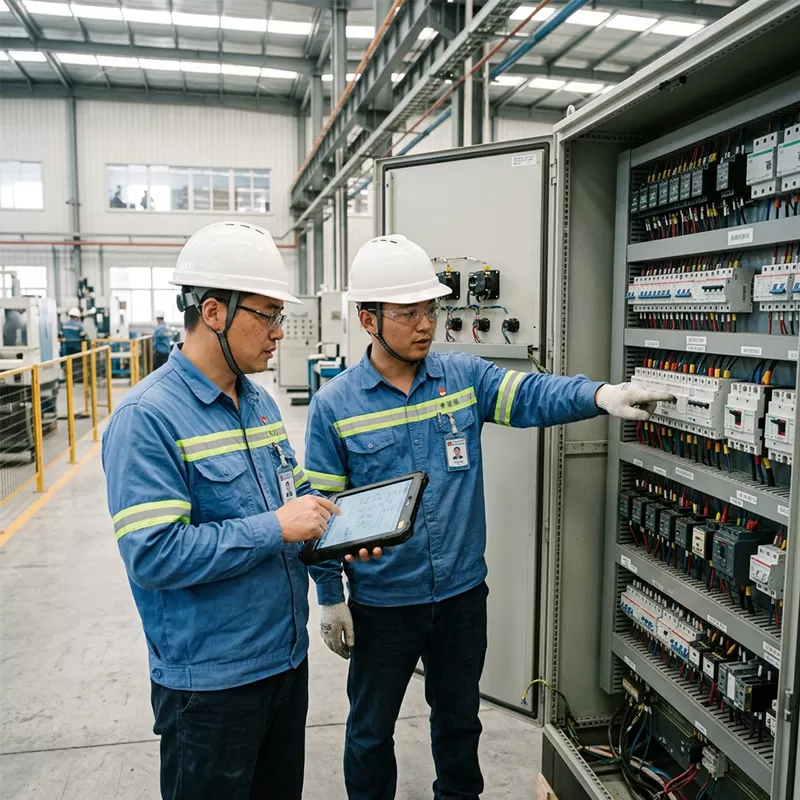

Q: Wie oft sollte ein Hauptverteilungsfeld (MDB) inspiziert werden?

Industrielle Sicherheitsstandards empfehlen eine visuelle Inspektion alle 6 Monate. Ein umfassender thermografischer Test sollte jährlich durchgeführt werden. Dies verhindert, dass lose, überhitzte Verbindungen Fabrikbrände verursachen.

Q: Was ist der Unterschied zwischen einem elektrischen Schaltschrank und Schaltanlagen?

Schaltschränke behandeln typischerweise niedrigere Spannungswerte für den gewerblichen Einsatz. Niederspannungsschaltanlagen bewältigen massive Fehlerströme und verfügen über komplexe, herausziehbare Leistungsschalter. Schaltanlagen sind speziell für schwere, belastende industrielle Umgebungen gebaut.

Q: Kann ich ein bestehendes Stromverteilungspanel aufrüsten?

 Ja, viele modulare Schränke ermöglichen eine sichere, zukünftige Erweiterung. Sie können neue Zweigschalter hinzufügen oder das Haupt-ACB-Element aufrüsten. Allerdings muss die vorhandene Sammelschienenkapazität die neue gesamte elektrische Last unterstützen.

Q: Warum lösen meine MCCB-Leistungsschalter ständig aus?

Das Auslösen deutet normalerweise auf einen überlasteten Stromkreis oder einen gefährlichen Kurzschluss hin. Es könnte auch bedeuten, dass der Schalter altert und seine thermische Kalibrierung verliert. Lassen Sie immer einen zertifizierten Elektroingenieur häufige Auslösungen des Schalters bewerten.
