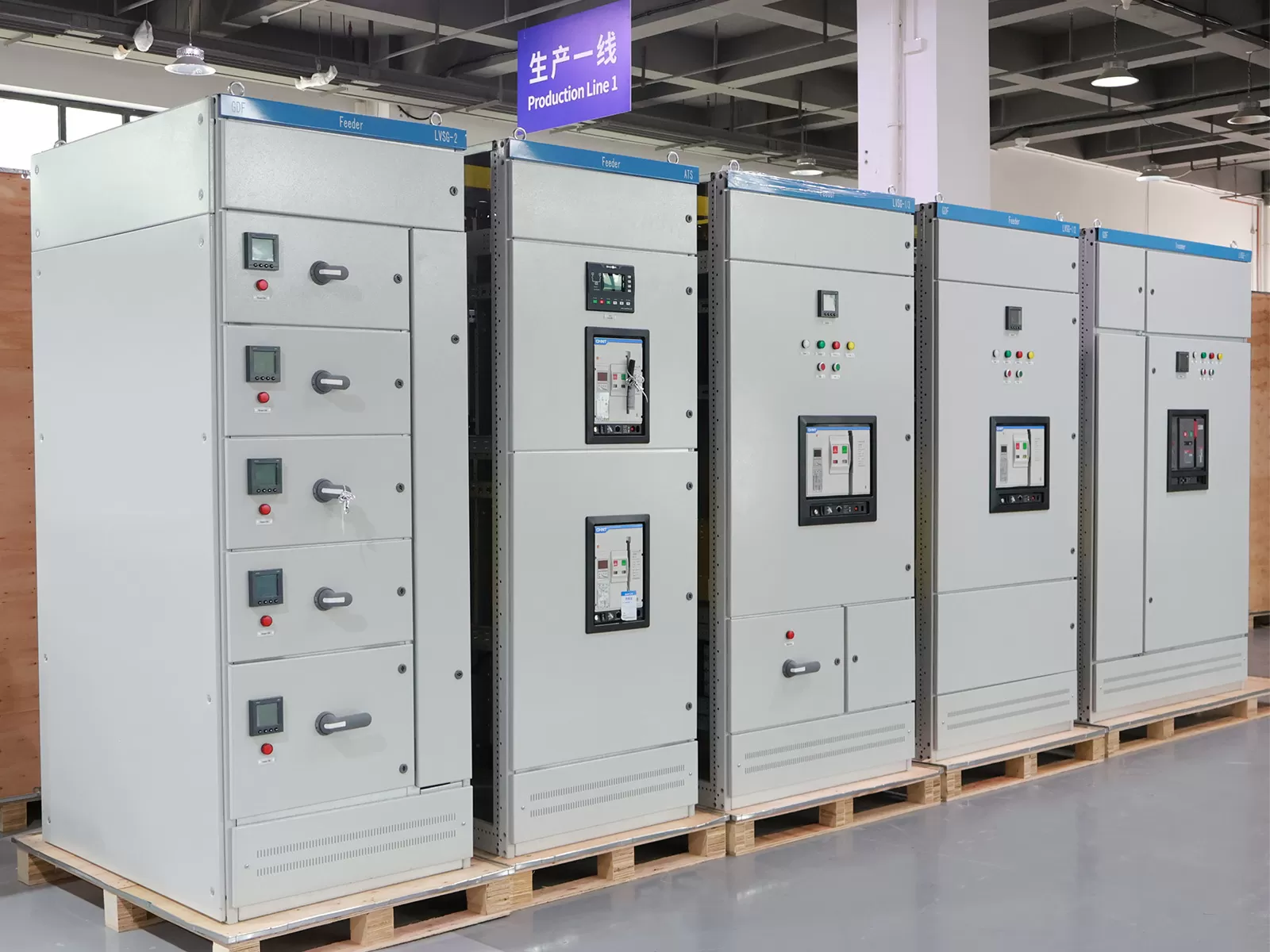

Ingenieurarchitektur und Lebenszyklusoptimierung des Industrieschaltschrankes

Regulatorische Standards und mechanische Grenzen: IEC 61439 vs. UL 891

Elektrische Sicherheit und betriebliche Vorhersehbarkeit hängen weitgehend von der Ausrichtung an etablierten internationalen Rahmenbedingungen ab. Globale Industrieprojekte navigieren typischerweise durch zwei dominierende Prüf- und Entwurfsregime: die IEC 61439-Serie (insbesondere IEC 61439-1 und IEC 61439-2) in Europa, Asien-Pazifik und dem Nahen Osten sowie UL 891 in Nordamerika. Das Verständnis der strukturellen und elektrischen Unterschiede zwischen diesen Standards verhindert kostspielige Neugestaltungen und Standortakzeptanzfehler.

IEC 61439-2 ersetzte das ältere Konzept der typgeprüften Baugruppen (TTA) und teilweise typgeprüften Baugruppen (PTTA) durch eine Entwurfsverifizierungsmethodik. Hersteller müssen die Leistung der Baugruppe durch Laborprüfungen, Berechnungen oder die Einhaltung strenger Entwurfsregeln über dreizehn spezifische Verifizierungen bestätigen, darunter:

• Festigkeit der Materialien und Widerstand gegen Korrosion in aggressiven Industrieumgebungen.
• Schutzgrad gegen mechanische Einwirkungen (IK-Bewertung) und Wasser- oder Staubinfiltration (IP-Bewertung bis IP54 oder IP65).
• Abstände und Kriechstrecken, die durch den Verschmutzungsgrad, die Überspannungskategorie und die Nennstoßfestigkeit (Uimp) bestimmt werden.
• Dielektrische Eigenschaften, die durch Prüfungen der Leistungsfrequenzstoßfestigkeit verifiziert werden.
• Kurzkursfestigkeit (Icw und Ipk) unter potenziellen maximalen Fehlerbedingungen.
• Elektromagnetische Verträglichkeit (EMV) für Umgebungen mit hohem Hochfrequenzrauschen von Frequenzumrichtern.

UL 891, der Referenzstandard für tote Frontverteilungsbaugruppen in Nordamerika, legt die mechanische Konstruktion, Toleranzen für Sammelschienenversteifungen und die Verfahren zur dielektrischen Prüfung fest, die auf die Parameter des National Electrical Code (NEC/NFPA 70) zugeschnitten sind. Im Gegensatz zu internationalen Designs, die stark auf interne Trennklassifikationen ausgerichtet sind, betont UL 891 standardisierte horizontale und vertikale Abstände der Sammelschienen, Zugänglichkeit für Zugboxen und spezifische Kriterien für Wärmeprüfungen, die unter Umgebungsbedingungen bis zu 40 Grad Celsius berechnet werden.

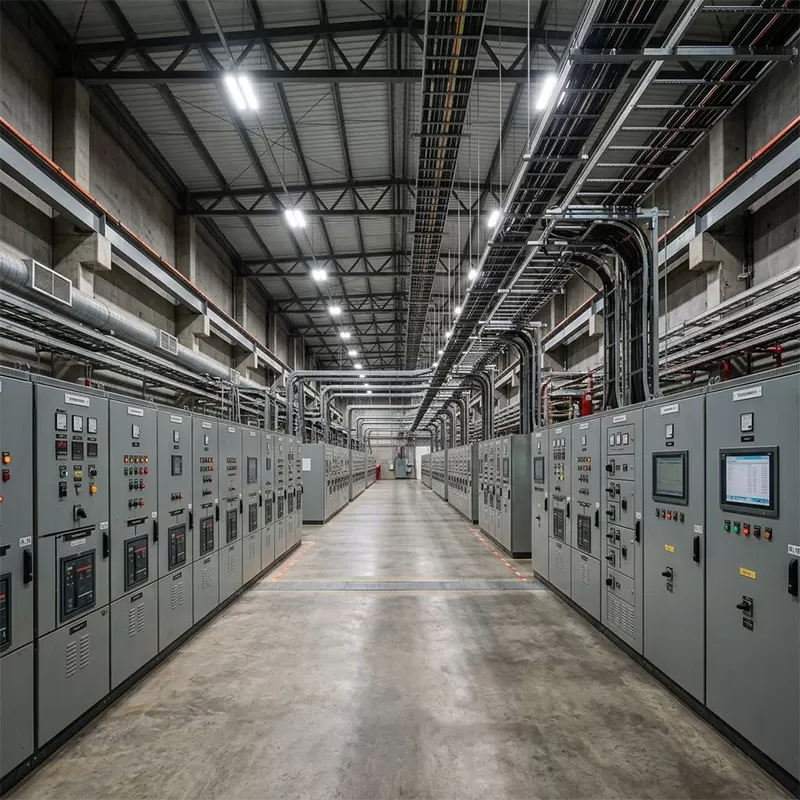

Ingenieurteams bewerten häufig internationale Werkserweiterungen, die Doppelkonformitätsüberlegungen erfordern. Bei der Inbetriebnahme einer Industrieschaltanlage erfordert die strukturelle Integrität unter hohen magnetischen Belastungen, die durch Kurzschlussfehler verursacht werden, validierte Entwurfsverifizierungsdaten anstelle von empirischen Annäherungen.

Interne Abgrenzung und Trennformen

Die Segregation innerhalb elektrischer Gehäuse schützt die Bediener vor versehentlichem Kontakt mit unter Spannung stehenden Teilen und begrenzt die Ausbreitung interner Fehler zwischen verschiedenen funktionalen Einheiten. Nach IEC 61439-2 wird diese mechanische Segregation in definierte Trennformen unterteilt, die von Form 1 bis Form 4b reichen.

• Form 1: Bietet keine interne Trennung zwischen Sammelschienen, funktionalen Einheiten oder Anschlussstellen. Der Schutz des äußeren Gehäuses ist die einzige mechanische Barriere.
• Form 2 (2a und 2b): Trennt die Hauptsammelschienen von den funktionalen Einheiten. In Form 2b sind die ausgehenden Anschlüsse auch von der Hauptsammelschienenanordnung getrennt, was das Risiko während der routinemäßigen Inspektion der ausgehenden Verkabelung verringert.
• Form 3 (3a und 3b): Bietet eine Trennung zwischen Sammelschienen und einzelnen funktionalen Einheiten, während die funktionalen Einheiten voneinander getrennt sind. Ausgehende Anschlussblöcke bleiben innerhalb eines gemeinsamen Verdrahtungsraums gruppiert.
• Form 4 (4a und 4b): Stellt die höchste Stufe der Segregation dar. Sammelschienen sind von funktionalen Einheiten getrennt, alle funktionalen Einheiten sind voneinander isoliert, und die ausgehenden Anschlüsse für jede funktionale Einheit sind in speziellen, einzelnen Fächern untergebracht. In Form 4b befinden sich die Kabelanschlusspunkte in vollständig getrennten Fächern, die von den funktionalen Einheiten entfernt sind, die sie speisen.

Für hochverfügbare automatisierte Fertigungslinien bietet Form 4b entscheidende betriebliche Vorteile. Wartungspersonal kann sicher innerhalb einer Kammer für ausgehende Anschlüsse arbeiten oder einen abziehbaren Leistungsschalter ersetzen, ohne benachbarte funktionale Schaltungen zu isolieren oder das Personal der unter Spannung stehenden Hauptverteilungssammelschiene auszusetzen.

Sammelschienen-Topologien, elektrodynamische Kräfte und thermische Dissipation

Die elektrische Wirbelsäule jeder Verteilungsausrüstung besteht aus ihrer Sammelschienenanordnung. Industrieanlagen, die hochtonnage Stanzpressen, automatisierte Mehrachsenlinien und schwere Induktionsgeräte betreiben, setzen ihre Verteilungsanordnungen dynamischen Laständerungen und intermittierenden Fehlerpotenzialen aus. Die Spezifikation der Sammelschienen-Geometrie erfordert einen Ausgleich zwischen thermischer Dissipation und den elektromechanischen Spannungen, die während eines Kurzschlussereignisses auftreten.

Die elektrodynamischen Kräfte zwischen parallelen Leitern während eines potenziellen Kurzschlussfehlers sind proportional zum Quadrat des Spitzenstroms (Ipk) und umgekehrt proportional zum Abstand zwischen den Leitern. Wenn ein dreiphasiger Kurzschluss auftritt, erfahren die Leiter massive mechanische Abstoßungs- oder Anziehungskräfte innerhalb des ersten Viertelzyklus. Sammelschienenstützen aus glasfaserverstärktem Polyester oder cycloaliphatischen Harzen müssen diesen Kräften ohne mechanische Durchbiegung oder Durchschlag standhalten.

Kupferleiter, die den Spezifikationen für elektrolytisch zähen Kupfer entsprechen (Cu-ETP, mindestens 99,9% Reinheit), bieten optimale elektrische Leitfähigkeit und mechanische Streckgrenze. In Umgebungen mit hoher Luftfeuchtigkeit oder chemischer Aggressivität verhindert Zinn- oder Silberbeschichtung die Oberflächenoxidation und erhält niederohmige Verbindungen. Ingenieurteams wie XDEPE befassen sich mit diesen elektrodynamischen Einschränkungen durch strukturelle Versteifungsanalysen und thermodynamische Modellierungen, um sicherzustellen, dass Sammelschienensysteme mechanischer Durchbiegung widerstehen, während sie optimale Oberflächentemperaturen unter Volllast aufrechterhalten.

Das thermische Management innerhalb des Gehäuses stellt eine sekundäre Herausforderung dar. Die Gehäusekonfigurationen müssen Jouleverluste ($I^2R$), die an Leistungsschaltern, Trennschaltern, Sammelschienenverbindungen und Kabelanschlüssen entstehen, ableiten. In hochgradig IP-geschützten Gehäusen (wie IP54 für staubige Anlagenböden) ist die konvektive Kühlung begrenzt. Ingenieure berechnen die Temperaturanstiegsgrenzen gemäß IEC-Normen, um sicherzustellen, dass die Anschlussverbindungen die standardmäßigen Entwurfsgrenzen (typischerweise ein Temperaturanstieg von 70 Kelvin über der Umgebungstemperatur für blanke Kupferanschlüsse) nicht überschreiten, um vorzeitigen Isolationsausfall zu verhindern.

Harmonische, Energiequalität und Lichtbogenblitzminderung

Automatisierte Fertigungsumgebungen sind stark von nichtlinearen Lasten abhängig, einschließlich variabler Frequenzantriebe (VFDs), Servosteuerungen, automatisierten Schweißzellen und Schaltnetzteilen. Diese Lasten erzeugen signifikante harmonische Verzerrungen, insbesondere 5., 7., 11. und 13. Harmonische. Dreifache Harmonische (3., 9., 15.) zirkulieren durch Neutralleiter und verursachen Überhitzung in vierpoligen Verteilungstopologien, wenn die Querschnitte des Neutralleiters zu klein sind.

Harmonische Ströme verursachen Wirbelstrom- und Hautwirkungverluste innerhalb von Sammelschienen, was die Betriebstemperaturen über die standardmäßigen Linienfrequenz-Basisprognosen erhöht. Die Minderung dieser Risiken erfordert überdimensionierte Neutralleiter (oft 200 % des Phasenschlusses), aktive harmonische Filter und abgestimmte Kondensatorbänke, die direkt in das Verteilungslayout integriert sind.

Über die harmonische Verzerrung hinaus stellen Lichtbogenblitzgefahren das gefährlichste Risiko für die Sicherheit der Anlage und die kontinuierliche Produktion dar. Ein Lichtbogenfehler setzt explosive kinetische und thermische Energie innerhalb von Millisekunden frei, verdampft Kupfer und erzeugt Druckwellen, die mechanische Geräte zerstören. Umfassende Minderung erfordert die Kombination aus passiven und aktiven Schutzsystemen:

• Interne Lichtbogenklassifizierung (IAC): Gehäuse, die gemäß IEC TR 61641 getestet wurden, leiten Lichtbogengase durch Druckentlastungsklappen und spezielle Abluftkanäle von den Bedienern weg.
• Optische Lichtbogenerkennung: Faseroptische Punktsensoren oder nackte Faserleitungssensoren erkennen den optischen Blitz eines Lichtbogens innerhalb von 1 bis 2 Millisekunden und senden sofort ein Auslösesignal an die Hauptzufuhrschalter, die mit niedriglatenten Shunt-Auslösungen ausgestattet sind.
• Lichtbogenlöschvorrichtungen: Ultra-schnelle pyrotechnische oder elektromagnetische Erdungsschalter treiben das System absichtlich in einen kontrollierten geschraubten Dreiphasenfehler, leiten den Lichtbogenstrom von Luftisolationslücken ab und beseitigen den Fehler innerhalb von 4 bis 5 Millisekunden.
• Bereichsselektive Verriegelung (ZSI): Aufwärts und abwärts gerichtete digitale Auslöseeinheiten kommunizieren über verkabelte Datenkanäle. Wenn ein abwärts gerichteter Schalter einen Fehler erkennt, signalisiert er den aufwärts gerichteten Geräten, das Auslösen zu verzögern, wodurch die Unterbrechung auf den fehlerhaften Stromkreis lokalisiert wird, ohne die gesamte Anlage abzuschalten.

Digitale Transformation: Industrielle Automatisierung und Kommunikationsprotokolle

Moderne Elektrotechnik verknüpft das Energiemanagement direkt mit der übergeordneten Steuerung. Die Integration digitaler Intelligenz in das physische Schaltfeld ermöglicht Echtzeitdiagnosen der Anlagenintegrität, vorausschauende Wartung und Energiemanagement, ohne sich ausschließlich auf manuelle Betriebsprotokolle zu verlassen.

Intelligente Niederspannungsbaugruppen verfügen über mikroprozessorgestützte Auslöseeinheiten, Energiequalitätsmessgeräte und verteilte Eingangs-/Ausgangsmodule, die über robuste Feldbusse verbunden sind. Industrielle Kommunikationsarchitekturen müssen die physische Isolation zwischen Niederspannungsbereichen und netzwerkweiten Steuerungssystemen überbrücken:

• IEC 61850: Ursprünglich für Hochspannungs-Umspannwerke etabliert, wird IEC 61850 zunehmend in industriellen Stromversorgungssystemen angewendet, wobei die Generic Object Oriented Substation Events (GOOSE) Nachrichten für ultra-schnelle Schutzverriegelungen über Ethernet genutzt werden.
• Modbus TCP / RTU: Die etablierte Basis für Energiemonitoring, Telemetrie und sekundäre Alarmierung innerhalb standardmäßiger SCADA-Pakete.
• PROFINET und EtherNet/IP: Bevorzugte Protokolle, wenn Stromverteilungssubsysteme direkt mit Fertigungs-Execution-Systemen (MES) und primären PLC-Linien, die industrielle Automatisierungsgeräte steuern, verbunden sind.

Während der Automatisierungsdesignphase unterstützt XDEPE Systemintegratoren dabei, physikalische Feldsignale auf digitale Feldbus-Topologien abzubilden und sicherzustellen, dass Kommunikationsschnittstellen von elektromagnetischen Störungen, die durch benachbarte Hochstromunterbrechungen erzeugt werden, isoliert sind.

Digitale Baugruppen integrieren auch thermische Überwachungsnetzwerke. Glasfaser-Temperatursensoren oder drahtlose Infrarot-Oberflächensensoren, die an primären Sammelschienenverbindungen und Schalterstichen montiert sind, verfolgen lokale Temperaturänderungen. Da diese Sensoren Echtzeitdaten protokollieren, können Steuerungssysteme abnormale thermische Trends, die durch lockere Bolzen oder Oberflächenoxidation verursacht werden, Wochen bevor ein katastrophaler Isolationsausfall auftritt, kennzeichnen.

Beschaffungsrahmen, Werksabnahme und Qualitätssicherung

Der Einkauf von großflächiger elektrischer Infrastruktur erfordert strenge technische Due Diligence. Niedrige Vorausbeschaffungsangebote verbergen oft Designabkürzungen, wie reduzierte Kupferquerschnitte, minderwertige Isolator-Kunststoffe oder begrenzte Trennbarrieren, die im Laufe der Zeit zu höheren Wartungskosten führen.

Die Beschaffungsteams sollten Bewertungsmatrizen auf strukturellen, elektrischen und kommerziellen Parametern basieren:

• Typprüfungs-Pedigree: Vollständige Typprüfzertifikate von Drittlaboren (wie ASTA, KEMA oder UL) verlangen, die der spezifischen internen Konfiguration, Rahmengröße und Kurzschlussfestigkeit entsprechen, die vom Anbieter angegeben werden.
• Modularität und Erweiterbarkeit: Sicherstellen, dass der mechanische Rahmen eine zukünftige Erweiterung an beiden Enden ermöglicht, ohne eine vollständige Neugestaltung oder strukturelles Schneiden der Sammelschiene zu erfordern.
• Abziehbare vs. Feste Ausführung: Für kritische 24/7 kontinuierliche Fertigungsanlagen ermöglichen abziehbare Leistungsschalter und Motorstarterbehälter einen schnellen Komponentenwechsel, ohne benachbarte Linienabschnitte herunterzufahren.
• Komponentenneutralität: Bewerten, ob die interne Montageshardware offene Markt-Schalterkomponenten unterstützt oder die Einrichtung auf proprietäre Ersatzteile von nur einer Quelle festlegt.

Die Werksabnahmeprüfung (FAT) dient als primärer Verifikationspunkt vor der Lieferung vor Ort. Ein strenges FAT-Protokoll sollte Folgendes umfassen:

• Mechanische Betriebsprüfungen aller Verriegelungen, abziehbaren Mechanismen und Türverriegelungshardware.
• Hochpotenzial- (Dielektrik) Prüfungen bei festgelegten Prüfspannungen der Netzfrequenz zur Überprüfung von Abständen und Isolationsintegrität.
• Messungen des Isolationswiderstands, die vor und nach der dielektrischen Belastungsprüfung mit einem kalibrierten 1000V-Megohmmeter durchgeführt werden.
• Überprüfung der Verdrahtungsrichtigkeit anhand genehmigter Schaltpläne, einschließlich sekundärer Regelkreise, CT-Polarität und digitaler Busadressierung.
• Drehmomentüberprüfung der strukturellen und Sammelschienenverbindungsbefestigungen, bestätigt durch Drehmoment-Siegel-Lackmarkierungen.

Umfassende Verifikationsprotokolle stellen sicher, dass jedes gefertigte Schaltfeld die standortspezifischen dynamischen Fehlerbewertungen erfüllt und nahtlos in bestehende Automatisierungsplattformen der Anlage integriert wird.

Präventive Wartung, Diagnostik und Werterhaltung

Die Aufrechterhaltung der Zuverlässigkeit der Stromverteilung erfordert disziplinierte präventive und prädiktive Wartungsstrategien. Während moderne Geräte für verlängerte Wartungsintervalle ausgelegt sind, verschlechtern industrielle Staub, Vibrationen von Stanzmaschinen, thermische Zyklen in der Umgebung und chemische Verunreinigungen im Laufe der Zeit die Komponenten.

Thermografische Inspektionen mit Infrarotkameras sollten unter normalen bis maximalen Betriebsbelastungen in sechsmonatigen Abständen durchgeführt werden. Thermische Anomalien lassen sich typischerweise auf lose verschraubte Verbindungen, unzureichenden Kontaktdruck an den Trennfinger von Leistungsschaltern oder unausgewogene Phasenverteilung zurückführen. Jede Verbindung, die einen Temperaturanstieg von mehr als 10 Grad Celsius über den angrenzenden Phasen zeigt, erfordert eine sofortige physische Inspektion und Nachanzug während der nächsten geplanten Anlagenschließung.

Die Wartung von Leistungsschaltern muss strikt den Richtlinien des Herstellers entsprechen. Luftleistungsschalter (ACBs) erfordern eine geplante Reinigung der Lichtbogenrinnen, die Inspektion der Haupt- und Lichtbogenkontakte auf Erosion, die Schmierung der Betriebsmechanismen mit vom Hersteller genehmigten synthetischen Fetten und sekundäre Einspeisetests der elektronischen Auslöseeinheiten, um sicherzustellen, dass die Abholwerte und Verzögerungskurven mit den ingenieurtechnischen Koordinationsstudien übereinstimmen.

Formgehäuse-Leistungsschalter (MCCBs) erfordern routinemäßige Isolationswiderstandstests und mechanisches Durchlaufen. In Umgebungen, die starken Vibrationen ausgesetzt sind, hilft die periodische Ultraschallprüfung, Mikrorisse in tragenden Strukturen oder frühe Teilentladungsphänomene innerhalb von Mittel- bis Niederspannungs-Transformatorverbindungen zu erkennen.

Häufig gestellte Fragen

Q1: Was ist der wesentliche funktionale Unterschied zwischen der internen Trennung von Form 2b und Form 4b?
A1: Form 2b trennt die Hauptstromschienen von funktionalen Einheiten und Anschlussblöcken, jedoch teilen sich funktionale Einheiten und deren Ausgangsanschlüsse gemeinsame interne Räume. Form 4b isoliert jede funktionale Einheit von allen anderen Einheiten und platziert die Ausgangskabelanschlusspunkte in vollständig getrennten, individuellen Fächern, sodass das Personal Feldkabel sicher verlegen kann, ohne exponiert zu sein gegenüber unter Spannung stehenden Komponenten in angrenzenden Stromkreisen.

Q2: Warum sind nichtlineare Lasten in der automatisierten Fertigung gefährlich für die Verteilungsschienen?
A2: Nichtlineare Lasten erzeugen harmonische Ströme, die im Neutralleiter nicht ausgeglichen werden, was zu erhöhten Neutralströmen führt, die bis zu 173 % bis 200 % des Phasenstroms erreichen können. Darüber hinaus erhöhen höhere Frequenzen den Widerstand des Leiters durch den Haut-Effekt und induzieren Wirbelstromverluste im Gehäusestahl, was die Isolationsverschlechterung durch übermäßige Wärme beschleunigt.

Q3: Wie unterscheidet sich der aktive Lichtbogenblitzschutz vom passiven Druckcontainment?
A3: Passives Druckcontainment beruht auf verstärkten Türen, schweren Riegeln und internen Druckabzugsleitungen, um explosive Lichtbogengase während eines Fehlers sicher von Personal wegzuleiten. Aktiver Lichtbogenblitzschutz verwendet optische Sensoren und elektrische Schwellenwerte, um vorgelagerte Leistungsschalter auszulösen oder schnell wirkende Erdungsschalter innerhalb von Millisekunden zu aktivieren, wodurch der Fehler gelöscht wird, bevor hohe Lichtbogenenergien und Druck entstehen können.

Q4: Welche Schlüsselfaktoren bestimmen die erforderliche Kurzschlussfestigkeit (Icw)?
A4: Der Nenn-Kurzzeitstrom (Icw) hängt vom verfügbaren potenziellen Fehlerstrom aus den vorgelagerten Transformatoren und der vor Ort erzeugten Energie, der Impedanz des verbindenden Kabels oder der Busleitung und der Abschaltzeit der vorgelagerten Schutzvorrichtungen ab. Die Baugruppe muss diese mechanische und thermische Energie für eine festgelegte Dauer (typischerweise 1,0 oder 3,0 Sekunden) ohne mechanische Verformung oder Isolationsversagen bewältigen.

Q5: Können bestehende Niederspannungs-Stromversorgungsanlagen auf industrielles Ethernet aktualisiert werden, ohne sie vollständig zu ersetzen?
A5: Ja. Viele Bestandsinstallationen können modernisiert werden, indem intelligente elektronische Auslöseeinheiten an bestehenden Luftsicherungsautomaten nachgerüstet, externe Kommunikationsbrücken installiert werden, die Modbus RTU serielle Daten in industrielles Ethernet (wie PROFINET oder Modbus TCP) umwandeln, und nicht-invasive drahtlose Temperatur- und Stromsensoren an den Hauptbusverbindungen montiert werden.

Ingenieure Beratung und Projektumsetzung

Die Konfiguration einer zuverlässigen Strominfrastruktur erfordert ein Gleichgewicht zwischen komplexen elektromechanischen Anforderungen, Standards für die Anlagenautomatisierung und strengen Sicherheitsvorschriften am Arbeitsplatz. Kontaktieren Sie die technische Ingenieurgruppe bei XDEPE, um die Projektspezifikationen zu überprüfen, Optionen zur Minderung von Fehlerströmen zu bewerten und maßgeschneiderte Stromverteilungseinheiten zu entwerfen, die für die anspruchsvollen Bedingungen der modernen industriellen Fertigung gebaut sind.
