Ausfall des automatischen Umschalters (ATS): 5 häufige Ursachen und wie man sie behebt

Einleitung

Wenn die Netzversorgung ausfällt, kann ein plötzlicher Defekt im Schaltschrank Ihrer automatischen Netzumschaltung (ATS) zu sofortigem, katastrophalem Anlagenstillstand führen. Rechenzentren, Krankenhäuser und Schwerindustrieanlagen erleiden enorme finanzielle Verluste für jede Minute, in der ihre Notstromkette stockt.

Die meisten ATS-Ausfälle treten nicht ohne Vorwarnung auf; sie resultieren aus unentdeckter Bauteilalterung, mangelnder Drehmomentkontrolle an Sammelschienen oder Fehlern der Logiksteuerung. Das Erkennen früher Warnzeichen ist entscheidend, um einen vollständigen Notstromausfall zu verhindern.

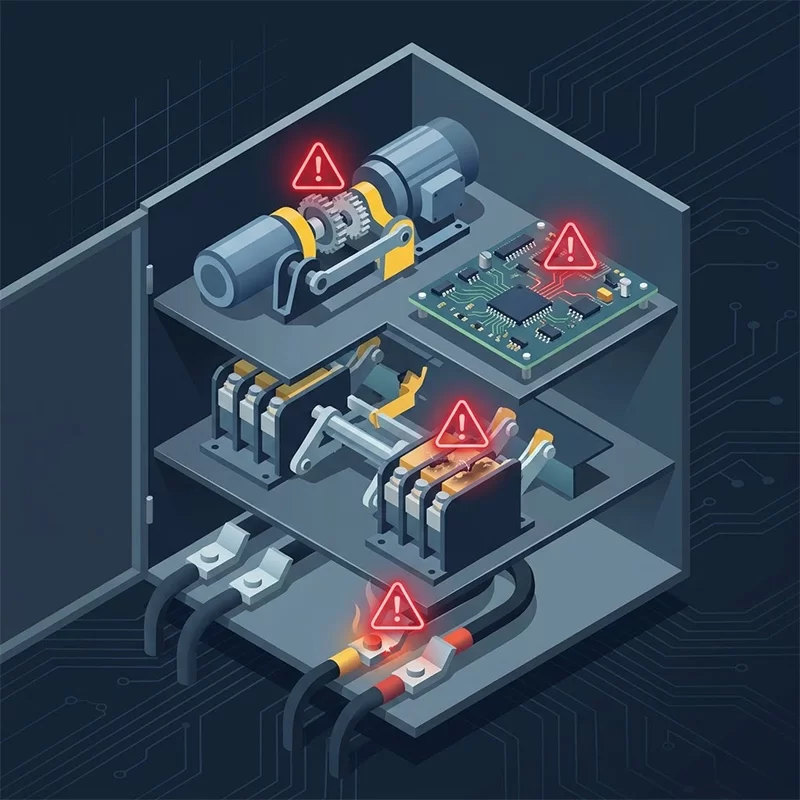

Diese Fehlerbehebungsanleitung schlüsselt die 5 Hauptursachen für ATS-Geräteausfälle auf und bietet umsetzbare Schritte zu deren Behebung. Nutzen Sie diesen technischen Leitfaden, um Ihr kritisches Stromversorgungssystem der Anlage zu inspizieren, zu reparieren und zu schützen.

Ursache 1: Kontaktverschleiß und Lichtbogenschäden

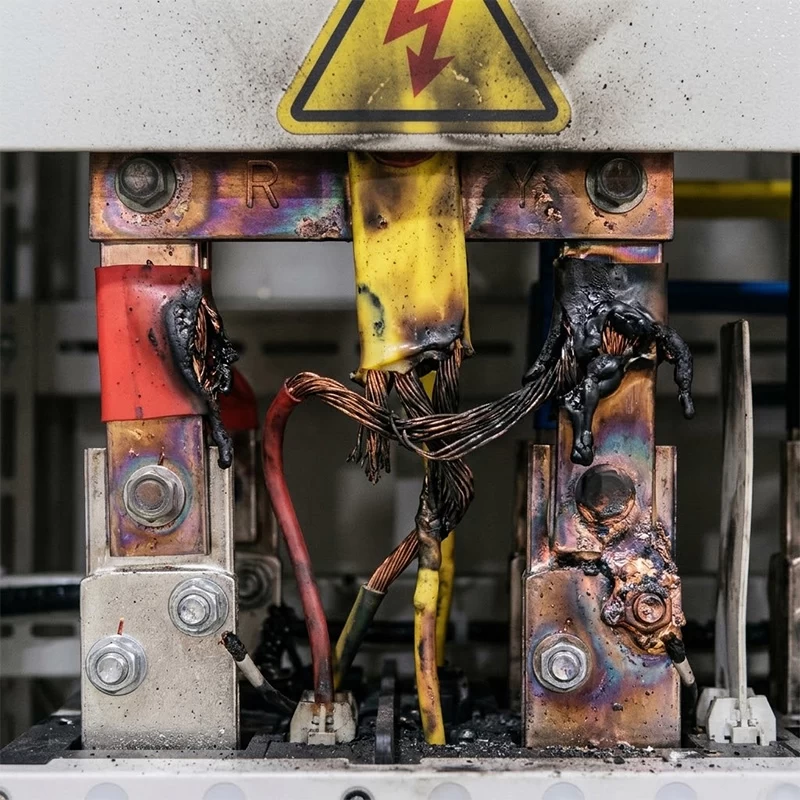

Häufiges Schalten unter hoher Last erzeugt extreme Lichtbögen an den internen Kupferkontakten. Mit der Zeit verursachen diese Lichtbögen Lochfraß, starke Oxidation und schließlich Kontaktverschweißungen im Innern des ATS-Leistungsschranks.

● Kontinuierliches Schalten unter hoher Last: Schalten bei maximaler Anlagenkapazität beschleunigt die Erosion des Kontaktmaterials.

● Mangelnde Wartung der Lichtbogenkammern: Angesammelter Kohlenstoffabrieb verhindert eine ordnungsgemäße Lichtbogenlöschung während der Umschaltvorgänge.

● Thermische Belastung durch Phasenunsymmetrie: Ungleichmäßige Stromverteilung erzeugt örtliche Hotspots auf den primären Schaltkontaktflächen.

Ursache 2: Ausfall motorisierter Stellantriebe und Magnetspulen

Die physische Bewegung einer Umschaltanlage mit zwei Einspeisungen beruht auf robusten motorisierten Stellantrieben oder Magnetspulenmechanismen. Wenn die mechanische Kopplung klemmt oder die Magnetspule durchbrennt, kann der Schrank die Leistung physisch nicht umschalten.

● Spulendurchbrennen durch Spannungsspitzen: Überspannungen auf den Hilfssteuerleitungen schwächen mit der Zeit die Isolierung der Magnetspulenwicklung.

● Verklemmen der mechanischen Kopplung: Fehlendes Industriefett führt dazu, dass mechanische Drehpunkte im Betrieb festfressen.

● Fehlausrichtung der Endschalter: Beschädigte Mikroschalter melden die Schalterstellungen nicht an die zentrale Logikeinheit.

Betriebsgrenzen und Inspektionsschwellenwerte des ATS

Ursache 3: Fehler an Mikroprozessor-Steuerung und Logik

Moderne Umschalt-Schaltschrankbaugruppen setzen auf digitale Steuerungen, um die Spannungssinuswellen zu überwachen. Transiente Netzspannungsspitzen, elektrische Störungen oder alternde Stützbatterien können die Steuerungslogik verfälschen.

● Fehlerhafte Sensorwerte: Defekte Spannungswächterrelais deuten geringe Netzspannungseinbrüche als vollständigen Netzausfall.

● Erschöpfte Stützbatterie: Leere interne Speicherbatterien löschen die programmierten Zeitgrenzwerte bei Netzausfällen.

● Elektromagnetische Störungen (EMI): Schlecht abgeschirmte Steuerleitungen nehmen Störungen von benachbarten Frequenzumrichtern (VFDs) auf.

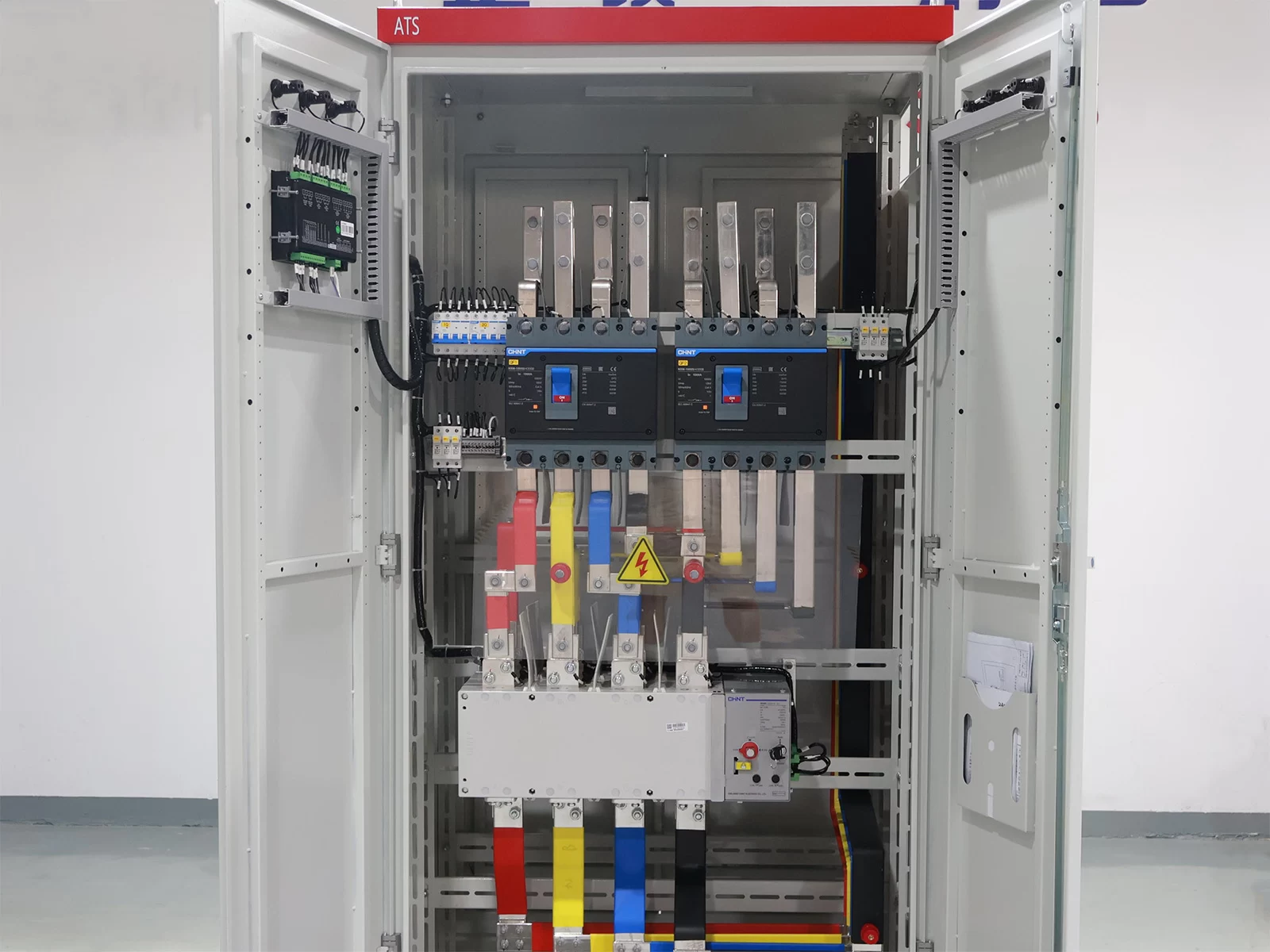

Ursache 4: Lockere Sammelschienenanschlüsse und Überhitzung

Vibrationen von benachbarten Dieselgeneratoren lockern über Jahre des Betriebs allmählich interne Klemmschrauben und Sammelschienenverbindungen. Hoher Übergangswiderstand erzeugt rasch extreme Wärme und führt zu Isolationsschäden im Notstrom-Umschaltfeld.

● Thermische Ausdehnungszyklen: Fortlaufende Heiz- und Kühlzyklen lockern mit der Zeit die werkseitigen Drehmomenteinstellungen.

● Zugbelastung der Kabel: Schwere Einspeisekabel ohne Abfangung üben mechanischen Zug auf die internen Anschlussfahnen aus.

● Umgebungskorrosion: Hohe Luftfeuchtigkeit oxidiert unverzinnte Kupferverbindungen und erhöht den Kontaktwiderstand drastisch.

Ursache 5: Verunreinigte Steuer-Hilfsstromkreise

Feiner Schwebestaub, Feuchtigkeitskondensation und eindringende Insekten gelangen leicht an mangelhaften Türdichtungen des Schranks vorbei. Verunreinigungen setzen sich auf den empfindlichen Leiterplatten in der Schalttafel des Notstromaggregats ab und verursachen plötzliche Kurzschlüsse.

● Dichtungsverschleiß: Gerissene Türdichtungen lassen feuchte Umgebungsluft in das Schutzgehäuse eindringen.

● Kondensationszyklus: Temperaturschwankungen erzeugen Feuchtigkeitströpfchen im Inneren auf kalten Metallflächen.

● Staubablagerung: Leitfähiger Industriestaub überbrückt benachbarte Leiterbahnen der Platine und verursacht Kurzschlüsse in der Steuerlogik.

So lassen sich Ausfälle im ATS-Schrank beheben und verhindern

Die Behebung wiederkehrender Umschaltfehler erfordert ein konsequent durchgeführtes Programm zur vorausschauenden Wartung und präzise technische Prüfungen.

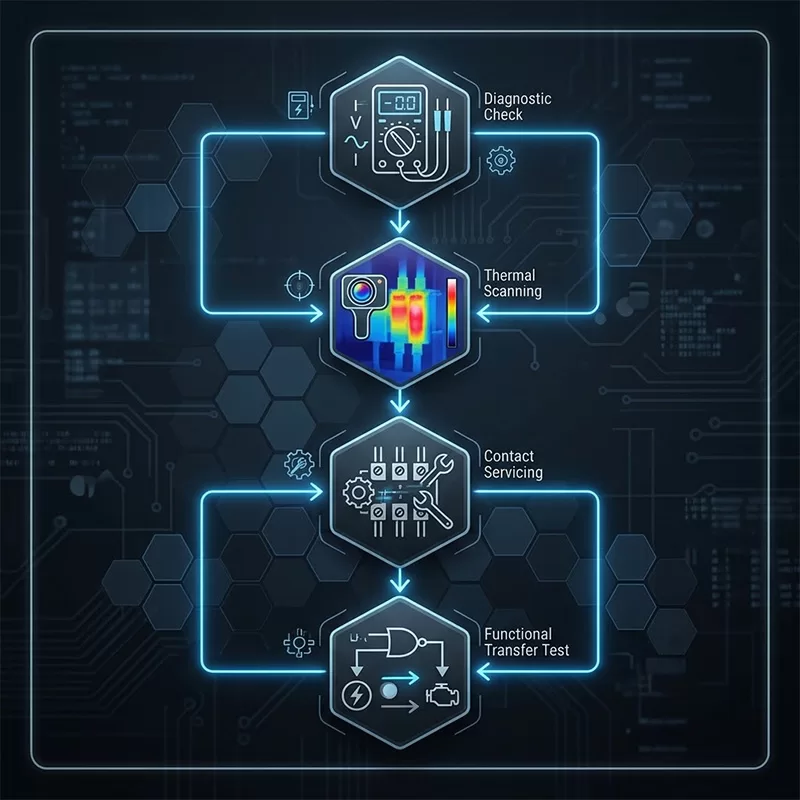

1. Jährliche Thermografie und Drehmomentprüfung durchführen

Identifizieren Sie mit Wärmebildkameras Hotspots mit hohem Übergangswiderstand an Sammelschienenverbindungen, bevor die Isolierung verbrennt. Ziehen Sie alle Anschlussschrauben der Leistungsverbindungen mit einem kalibrierten Drehmomentschlüssel gemäß Herstellervorgaben nach.

2. Schaltkontakte prüfen und instand setzen

Entfernen Sie Kohlenstoffablagerungen von den Schaltkontaktflächen mit speziellem Elektrokontakt-Reiniger. Ersetzen Sie stark abgebrannte oder verschweißte Kontakte, bevor sie den motorgetriebenen Mechanismus in der Neutralstellung blockieren.

3. Schwellenwerte des digitalen Steuergeräts neu kalibrieren

Prüfen Sie, ob die Spannungsmessparameter den lokalen Netzstandards des Niederspannungs-Verteilerschranks entsprechen. Tauschen Sie die Speicherbatterien des Steuergeräts alle zwei Jahre aus, damit die Zeitschaltprogramme erhalten bleiben.

Fehlerbehebungsmatrix für ATS-Störungen

FAQ

F: Wie oft sollte ein industrieller ATS-Schaltschrank unter Last getestet werden?

Sie sollten monatlich einen Funktionstest ohne Last und mindestens einmal jährlich einen vollständigen Lastumschaltungstest durchführen, um die motorische Schaltmechanik und die Kontaktkontinuität zu überprüfen.

F: Kann ich einen verschweißten ATS-Kontakt reparieren, ohne den gesamten Schalter auszutauschen?

Leichte Oxidation kann geglättet werden, doch stark verschweißte Kontakte müssen sofort durch Original-OEM-Kontakte ersetzt werden, um gefährliche Lichtbögen bei nachfolgenden Umschaltzyklen zu verhindern.

F: Wie hoch ist die durchschnittliche Lebensdauer eines robusten ATS-Schaltschranks?

Ein gut gewarteter industrieller ATS-Schaltschrank hält 15 bis 20 Jahre. Digitale Steuerungen und Backup-Batterien müssen jedoch häufig nach 7 bis 10 Jahren ausgetauscht oder softwareseitig neu kalibriert werden.
