Verteilertafel-Architektur für Industrieautomation

Die elektrische Infrastruktur in automatisierten Fertigungsumgebungen hat sich von passiven Zweigstromkreisen zu aktiven, telemetry-fähigen Steuerungsecosystemen entwickelt. Automatisierte Produktionslinien, Roboterzellen und Hochdurchsatzverpackungsumgebungen erfordern eine kontinuierliche Stromversorgung, die frei von Spannungseinbrüchen, Phasenungleichgewichten und harmonischen Verzerrungen ist. Im Zentrum dieser Schnittstelle steht das Verteilungspanel, das als primäre Verbindung zwischen hochkapazitiven eingehenden Umspannwerken und nachgelagerten Betriebstechnologien fungiert. Das Entwerfen, Spezifizieren und Bereitstellen dieser Baugruppen erfordert eine tiefgehende Versöhnung zwischen klassischen Prinzipien der Elektrotechnik und den Telemetrieanforderungen von Industrie 4.0.

Moderne Produktionsanlagen verlassen sich auf schwere zyklische Lasten, die von variablen Frequenzantrieben (VFDs), Servosystemen, Heizelementen und Hochfrequenzschweißmaschinen angetrieben werden. Diese dynamischen Lasten führen zu Nichtlinearitäten und thermischen Spannungen, die schlecht konstruierten Schaltanlagen schaden können. Folglich müssen industrielle Betriebsleiter und Elektroingenieure über grundlegende Ampazitätsbewertungen hinausblicken, wenn sie Verteilungsgeräte auswählen, und dabei die Kurzschlussfestigkeit, interne Abgrenzungen, harmonische Minderung und Feldbuskommunikationsnetzwerke priorisieren.

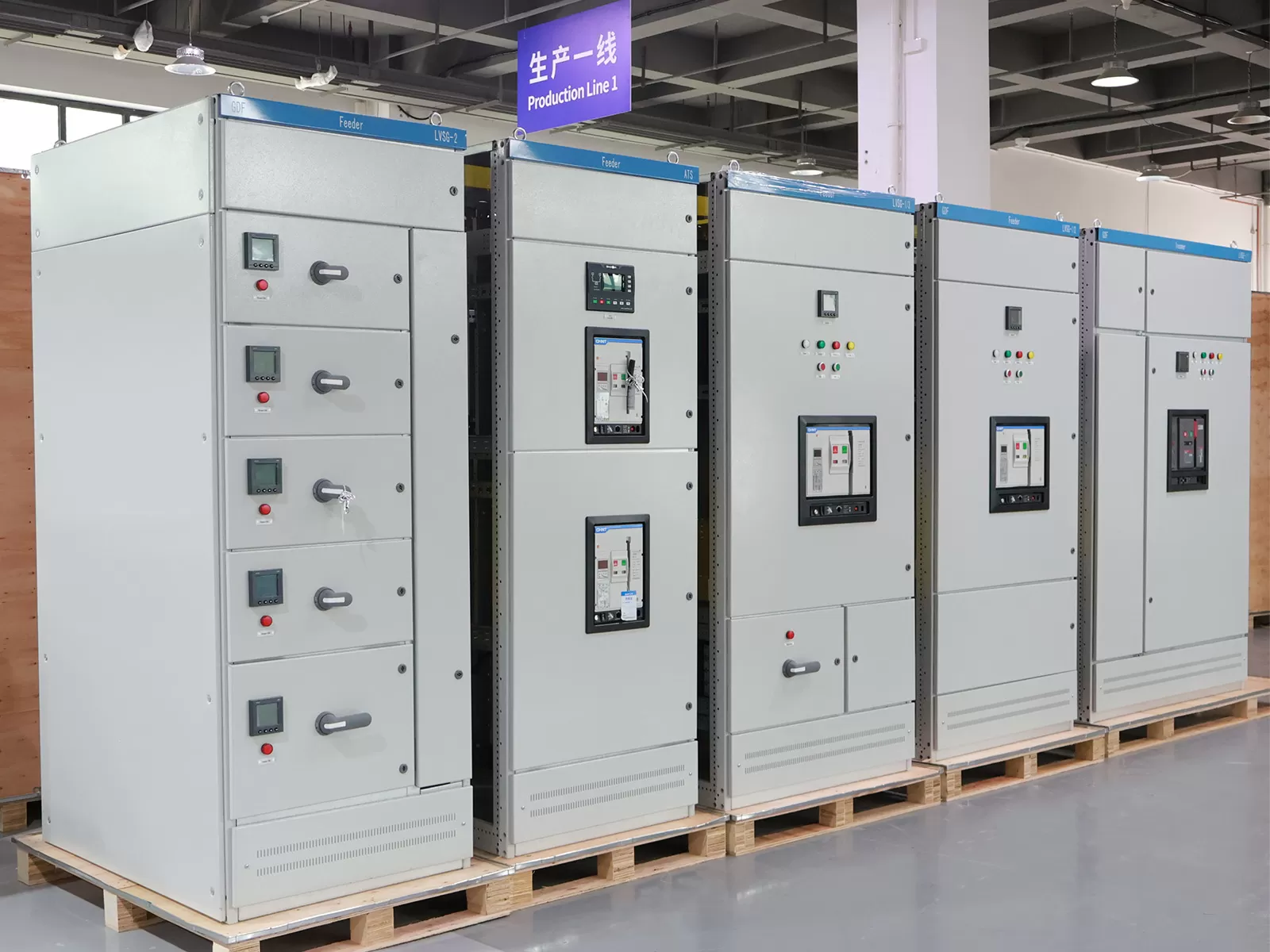

Topologien und interne Trennung in Fertigungsumgebungen

Automatisierte Anlagen können ungeplante Stillstände aufgrund interner Fehlerausbreitung nicht tolerieren. Ein einzelnes Lichtbogenereignis innerhalb eines allgemeinen Gehäuses kann sofort die vorgelagerten Zuleitungen stoppen und zu kaskadierenden Ausfallzeiten in mehreren Arbeitszellen führen. Industrielle elektrische Gehäuse mindern diese Bedrohung, indem sie starre strukturelle Topologien und interne physische Grenzen annehmen.

Die Gehäusearchitektur basiert grundsätzlich auf internen Trennungsklassifikationen, die durch Normen wie IEC 61439-2 definiert sind. Diese internen Abteilungen, die von Form 1 bis Form 4b reichen, bestimmen den Grad der physischen Barriereisolierung, die zwischen den horizontalen/vertikalen Sammelschienen, funktionalen Schaltelementen (Schalter, Trennschalter) und den Ausgängen der Kabelanschlüsse eingerichtet ist.

• Form 1: Bietet keine interne Trennung. Sammelschienen, funktionale Einheiten und Anschlüsse befinden sich in einem gemeinsamen Raum. Diese Anordnung ist im Allgemeinen auf risikoarme Hilfskontrollräume beschränkt.

• Form 2 (2a, 2b): Trennt die Sammelschienen von den funktionalen Einheiten. Form 2b isoliert die Anschlussstellen weiter von der Hauptsammelschienenanordnung und schützt Techniker während der Linieninspektionen.

• Form 3 (3a, 3b): Isoliert die Sammelschienen von funktionalen Einheiten und trennt gleichzeitig einzelne funktionale Einheiten voneinander. Ausgehende Anschlüsse sind entweder gemeinsam oder getrennt, wodurch Fehler in einem Motor-Zweigstromkreis daran gehindert werden, benachbarte Schaltanlagen zu zerstören.

• Form 4 (4a, 4b): Bietet vollständige Abgrenzung. Die Sammelschienen sind von funktionalen Einheiten isoliert; einzelne funktionale Einheiten sind voneinander isoliert; und die Anschlussstellen für jeden einzelnen Stromkreis sind strikt getrennt. Form 4b-Architekturen stellen den Goldstandard für kontinuierliche Prozessanlagen dar und ermöglichen es Wartungsteams, einen Zweigschalter zu warten, ohne benachbarte aktive Stromkreise abzuschalten.

Die Konstruktion von Sammelschienen erfordert sorgfältige mechanische Berechnungen. Massive Kupfersammelschienen, typischerweise elektrolytisches Hartkupfer (ETP) mit Zinn- oder Silberbeschichtung, müssen gemäß den kontinuierlichen Strombelastungen und den dynamischen elektrodynamischen Kräften, die während potenzieller Kurzschlüsse erzeugt werden, dimensioniert werden. Unter Spitzenfehlerströmen (Ipk) erfahren Phasenleiter massive abstoßende magnetische Kräfte. Die mechanischen Unterstützungisolatoren, die aus glasfaserverstärktem Polyester oder cycloaliphatischem Epoxid hergestellt werden, müssen diesen seitlichen Belastungen standhalten, ohne zu brechen, und die angegebenen Kriech- und Abstandsdistanzen im Betriebsbereich einhalten.

Kurzschlussfestigkeiten, Selektivität und Schutzkoordination

Die Fehlervermeidung in Fertigungsanlagen erfordert eine konstruierte Kette von Schutzeinrichtungen. Der potenzielle Kurzschlussstrom (Icp) am Installationspunkt bestimmt die erforderliche Kurzschlussfestigkeit (SCCR) und die Unterbrechungskapazität der Verteilungsausrüstung. Moderne Automatisierungssysteme können sich nicht auf Bulk-Auslösemechanismen verlassen; stattdessen erfordern sie eine vollständige selektive Koordination zwischen den vorgelagerten und nachgelagerten Schutzeinrichtungen.

Die selektive Koordination stellt sicher, dass bei einem lokalen Überstrom oder Erdschluss – wie zum Beispiel einem kurzgeschlossenen Wicklung an einem Förderantrieb – nur das Schutzelement unmittelbar stromaufwärts des Fehlers die Bedingung beseitigt. Die vorgelagerten Speiseunterbrecher und Hauptschaltanlagen bleiben geschlossen, wodurch die kontinuierliche Stromversorgung für den Rest der Anlage erhalten bleibt. Um dieses Maß an Diskriminierung zu erreichen, ist eine umfassende Studie der Zeit-Strom-Kurven (TCCs), der Fehlerenergiefreisetzungskurven (I²t-Eigenschaften) und der Spitzenwerten der Durchlassenergie erforderlich.

Transienten Überspannungen stellen eine weitere häufige Bedrohung für industrielle Automatisierungsschaltungen dar. Das Schalten von induktiven Geräten, das Aktivieren von dynamischen Bremswiderständen und Blitzeinschläge erzeugen steil ansteigende Überspannungen über das elektrische Verteilungsfeld. Die Integration von Typ 1 und Typ 2 Überspannungsschutzgeräten (SPDs) direkt in den primären Sammelschienenabschnitt dämpft diese Spitzen und begrenzt transienten Spannungen auf Niveaus, die mit empfindlichen PLC-Mikrocontrollern, digitalen I/O-Modulen und Feldtransmittern kompatibel sind.

Harmonische Minderung und Stromqualität in automatisierten Arbeitszellen

Automatisierte Anlagen betreiben Hunderte von nichtlinearen Lasten. Pulsbreitenmodulierte (PWM) AC-Antriebe, DC-Gleichrichter, Roboter-Stromversorgungen und Schaltnetz Umrichter-Schaltungen erzeugen harmonische Ströme bei Frequenzen, die ganzzahlige Vielfache der Grundnetzfrequenz (50/60 Hz) sind. Fünfte, siebte, elfte und dreizehnte Harmonische zirkulieren zurück ins Verteilungsnetz, was thermische, dielektrische und elektromagnetische Herausforderungen schafft.

Dreifache Harmonische (insbesondere die 3. und 9. Ordnung) heben sich nicht im Neutralleiter auf; sie addieren sich arithmetisch. In automatisierten Anlagen mit hohen Dichten an einphasigen Schaltnetz-Stromversorgungen kann die Neutralleiter-Schiene Ströme führen, die gleich oder größer sind als die Phasenstromstärke. Die Spezifikation eines überdimensionierten Neutralleiters—oft mit einer Nennleistung von 200% der Phasenschiene—verhindert das Durchbrennen des Neutralleiters. Technische Teams, einschließlich der Ingenieure bei XDEPE, berücksichtigen routinemäßig diese harmonischen Herabstufungsfaktoren bei der Planung maßgeschneiderter Verteilungsarchitekturen für die schwere industrielle Automatisierung.

Die Minderung der harmonischen Ausbreitung direkt innerhalb des industriellen Schaltkastens umfasst mehrere ergänzende Ingenieurstrategien:

• Abgestimmte passive harmonische Filter: LC-Schaltungen, die parallel zu den Hauptlastzentren geschaltet sind und speziell abgestimmt sind, um 5. und 7. harmonische Frequenzen zu absorbieren, wodurch die gesamte harmonische Stromverzerrung (THDi) reduziert wird.

• Aktive Leistungsfilter (APFs): Fortschrittliche leistungselektronische Geräte, die isolierte Gate-Bipolartransistoren (IGBTs) verwenden, um in Echtzeit Gegenschwingungs-Kompensationsströme in die Leitung einzuspeisen, wodurch dynamische Harmonische über ein breites Frequenzspektrum bis zur 50. Ordnung effektiv ausgeglichen werden.

• K-Faktor und harmonisch bewertete Isolationstransformatoren: Abwärtstransformatoren, die so konstruiert sind, dass sie die Wirbelstromverluste und Strehlasten, die durch harmonische Ströme induziert werden, standhalten, um eine Kernsättigung und thermisches Durchbrennen zu verhindern.

• Phasenverschiebende Transformator-Konfiguration: Verwendung von Dual-Konverter-Zuführungen mit Delta-Stern-Konfigurationen, um quasi-12-Puls- oder 18-Puls-Ausgleichsprofile direkt an der Stromaufnahme-Stufe zu erreichen.

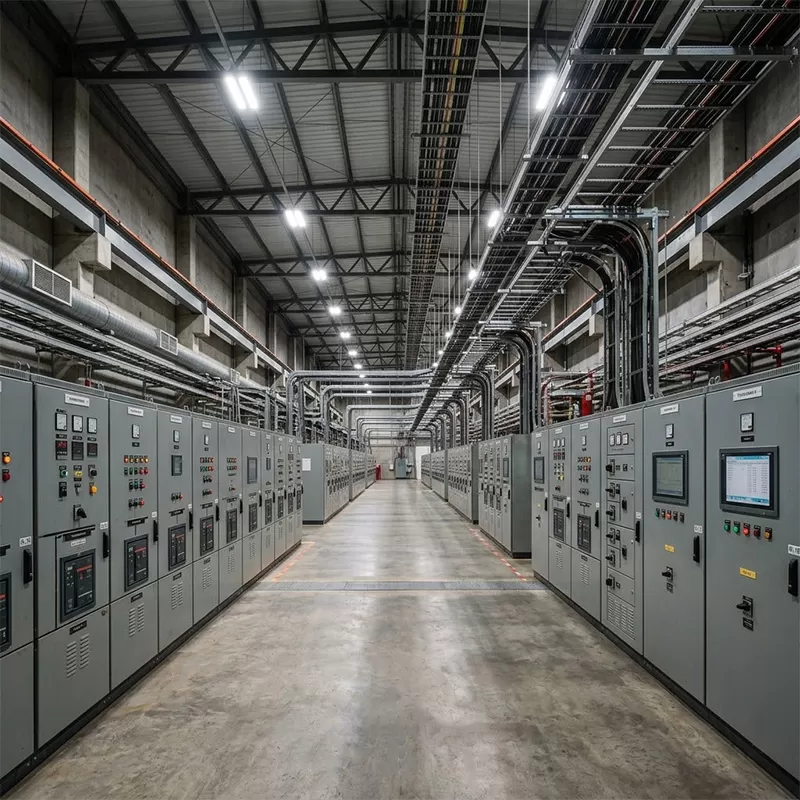

Integration von intelligenten Schaltanlagen mit SCADA und industriellen Netzwerken

Die Transformation der modernen Fertigung hat das Verteilungspanel von einem isolierten Stahlgehäuse zu einem intelligenten industriellen Knoten erhoben. Elektrische Verteilungsnetze sind nun in übergeordnete Steuerungs- und Datenerfassungs- (SCADA) Plattformen, Fertigungsdurchführungssysteme (MES) und unternehmerische Energiemanagement-Suiten über Hochgeschwindigkeits-, deterministische industrielle Ethernet- und Feldbus-Netzwerke integriert.

Von Mikroprozessoren gesteuerte Auslösereinheiten und digitale Multifunktionsmessgeräte bieten eine granulare Datenerfassung direkt an jedem Zuführungszweig. Überwachte elektrische Parameter in Echtzeit umfassen den phasenspezifischen Effektivwert (RMS) Strom, den echten RMS-Spannung, die aktive und reaktive Leistung, den Leistungsfaktor, den Spitzenfaktor und individuelle harmonische Verzerrungsniveaus bis zur 63. harmonischen. Durch die Umwandlung von Rohwerten in protokollkonforme Pakete (wie Modbus TCP/IP, Profinet oder EtherNet/IP) bietet das Verteilungspanel kontinuierliche Telemetrie über den Betriebszustand der Maschine.

Die Fähigkeiten der prädiktiven Wartung basieren stark auf diesen internen digitalen Sensoren. Wenn ein mechanisches Lager an einem wichtigen Förderantrieb zu degradieren beginnt, zieht der Antriebsmotor asymmetrische Ströme und zeigt einzigartige Lastschwankungen. Intelligente Zweigschaltungen erkennen diese Unter-Millisekunden-Stromsignaturvariationen lange bevor ein Übertemperaturalarm aktiviert wird. Automatisierungsingenieure können Spitzen im Stromverbrauch mit spezifischen Zykluszuständen von automatisierten Werkzeugmaschinen korrelieren und mechanischen Verschleiß, Werkzeugabnutzung oder das Klemmen von Ventilen ohne physische Intervention in der Linie identifizieren.

Darüber hinaus hat die interne physikalische Temperaturüberwachung hin zu kontaktloser kontinuierlicher Sensortechnologie verschoben. Anstelle von periodischen Infrarot-Thermografieinspektionen, die von externen Auftragnehmern durchgeführt werden, integrieren moderne Schaltanlagenarchitekturen kontaktlose Infrarot-Temperatursensoren oder optische Faser-Temperaturarrays direkt entlang der Hauptbusbarverbindungen, der Klemmen der Leistungsschalter und der Hochstromkabelschuhe. Diese Telemetrie wird an die Anlagenmanagementsysteme gestreamt und bietet sofortige Warnungen, wenn ein lockeres Bolzenmoment oder Oberflächenoxidation lokale I²R-Erwärmung verursacht.

Thermodynamik und Umweltschutz

Leistungsverluste innerhalb eines industriellen Verteilerschranks übersetzen sich direkt in Wärmeabgabe innerhalb eines geschlossenen Stahlvolumens. Leistungsschalter, Sicherungen, Busbarverbindungen und Stromversorgungen für Instrumente tragen alle zur internen Wärmelast bei. Wenn Wärme nicht systematisch abgeführt wird, können die internen Umgebungstemperaturen leicht die 40°C-Designbasis überschreiten, was zu lästigen Auslösungen der Leistungsschalter, vorzeitiger Alterung der Isolierung von Leitern und katastrophalen Ausfällen von mikroelektronischen Steuerungseinheiten führt.

Entwicklungsteams berechnen die Wärmeabgabe mit Hilfe von thermodynamischen Gleichgewichtsmodellen:

Q_total = Q_switchgear + Q_busbars + Q_cables + Q_accessories

Die Rate des Anstiegs der Innentemperatur hängt von der externen Oberfläche des Gehäuses, dem thermischen Wärmeübertragungskoeffizienten des Gehäusematerials und der betrieblichen Umgebungstemperatur des Werkstattbodens ab. In lichtindustriellen Räumen kann natürliche Konvektionskühlung durch ausgeklügelte Lamellen und Staubfilter ausreichen. Automatisierte Fertigungsanlagen sind jedoch oft Umwelteinflüssen wie luftgetragenen Partikeln, Metallspänen, Schneidflüssigkeiten, hoher Luftfeuchtigkeit oder Reinigungsverfahren ausgesetzt.

Diese Umgebungen erfordern geschlossene Gehäuse, die nach genauen Schutzklassen hergestellt werden, wie IP54, IP65 oder NEMA 4/4X. Wenn ein Gehäuse vollständig abgedichtet ist, um das Eindringen von Flüssigkeiten und luftgetragenen Verunreinigungen zu verhindern, versagt die natürliche Konvektionskühlung. Ingenieure müssen geschlossene Kühlsysteme installieren, wie z.B. panelmontierte Klimaanlagen oder Luft-Wasser-Wärmetauscher. Geschlossene Systeme isolieren den internen Luftkreislauf von kontaminierter Fabrikluft, entziehen Wärme und halten aktiv die interne relative Luftfeuchtigkeit unter dem Taupunkt, um zerstörerische Kondensationszyklen während schneller Temperaturänderungen in der Fabrik zu verhindern.

Beschaffungsspezifikationen und Ingenieurstandards

Beschaffungsteams, elektrische Ingenieure der Anlagen und Erstausrüster (OEMs) müssen sich durch ein kompliziertes Matrixsystem internationaler Standards navigieren, wenn sie Verteilergeräte beschaffen. Eine fehlerhafte Spezifikation kann die Inbetriebnahme des Projekts verzögern, die Fabrikversicherung ungültig machen oder schwerwiegende berufliche Gefahren einführen.

Globale Operationen halten sich typischerweise an zwei dominierende regulatorische Rahmenwerke: das IEC (International Electrotechnical Commission) Rahmenwerk, das in ganz Europa, Asien und dem Nahen Osten vorherrscht, und das UL/NEMA Rahmenwerk, das in Nordamerika dominant ist.

• IEC 61439-1 und -2: Definiert die Anforderungen für Niederspannungsschaltgeräte und Steuergeräte. Es ersetzt ältere „typgeprüfte“ und „teilweise typgeprüfte“ Terminologie durch ein strenges Verifizierungsregime, das 13 separate Entwurfstests umfasst, einschließlich Temperaturanstiegsgrenzen, dielektrische Eigenschaften, Kurzschlussfestigkeit, Schutzschaltungskontinuität und mechanische Betriebsverifizierung.

• UL 891 und UL 67: Decken Schaltanlagen und Verteilerkästen im nordamerikanischen Raum ab. Diese Standards diktieren genaue Drahtbiegungsräume, Metallstärken, Kriech- und Abstandsmetriken sowie Überstromgeräteintegration, die gemäß dem National Electrical Code (NEC / NFPA 70) getestet wurden.

Bei der Vorbereitung von Ausrüstungsangeboten müssen Einkaufsingenieure detaillierte Parameter innerhalb ihrer technischen Datenblätter klären, anstatt breite, allgemeine Anfragen zu stellen. Kritische Spezifikationen umfassen die Nennbetriebsspannung (Ue), die Nennisolationsspannung (Ui), die Nennstoßfestigkeitsspannung (Uimp), den zu erwartenden Kurzschlussstrom an den Eingangsanschlüssen, die spezifische Form der Trennung, den Schutzgrad und die harmonischen Bedingungen.

Einkaufsstrategien müssen auch die langfristige Erweiterungskapazität berücksichtigen. Die Spezifikation einer Verteilungseinheit mit 25 % bis 30 % ungenutztem Raum—komplett mit vorab gebohrten Sammelschienenverlängerungen und modularen DIN-Schienenbuchten— senkt die Gesamtkosten des Eigentums (TCO) erheblich. Wenn eine automatisierte Anlage neue Fertigungszellen integriert, können Techniker zusätzliche Zweigschutzgeräte einfügen, ohne das gesamte Stromverteilungssystem neu aufbauen zu müssen. Organisationen wie XDEPE unterstützen industrielle Ingenieure, indem sie modulare, erweiterbare Schaltanlagentechnologien konfigurieren, die geplante mehrjährige Erweiterungen der Produktionsfläche berücksichtigen.

Feldinbetriebnahme, Verifizierung und Lebenszyklusmanagement

Der Übergang eines konstruierten elektrischen Panels vom Fabrikboden zur aktiven Fertigung erfordert eine strukturierte Validierung. Mechanische, strukturelle und elektrische Integrität müssen durch strenge Fabrikabnahmeprüfungen (FAT) und anschließende Standortabnahmeprüfungen (SAT) verifiziert werden.

Vor der Inbetriebnahme verlangt das Inbetriebnahmeprotokoll eine umfassende Abfolge physischer und elektrischer Überprüfungen:

• Isolationswiderstandstest (Megger): Leiter müssen mit einer Hochspannungs-Gleichstromversorgung (typischerweise 500V oder 1000V DC) phasenübergreifend, phasen-neutral und phasen-erd getestet werden. Basiswerte sollten die nominalen Herstellergrenzen (typischerweise >100 Megaohm) erheblich überschreiten, um zu bestätigen, dass während des Kabelziehens im Feld keine Isolationsschädigung aufgetreten ist.

• Kontaktwiderstandstest (Ductor / Mikro-Ohmmeter): Hochstrom-Niederohmwiderstandstests messen den Millivolt-Abfall über Sammelschienenverbindungen, Schalterstiche und mechanische Trennverbindungen. Erhöhte Widerstandswerte weisen auf unsachgemäß angezogene Befestigungen oder Oberflächenkontamination hin, die unweigerlich thermische Hotspots während des Volllastbetriebs erzeugen würden.

• Dielektrische Durchschlagprüfung (Hi-Pot): Verifiziert, dass die internen Abstände, Kriechstrecken und festen Isoliermaterialien hohe Spannungsspitzen überstehen können, ohne Durchschläge zu erleiden.

• Sekundäre Injektionstests: Elektronische Auslöseeinheiten werden mit spezialisierten Testsets getestet, um synthetische Stromprofile direkt in die Solid-State-Auslösegeräte einzuspeisen und zu überprüfen, dass die programmierten LSI-Koordinationsparameter mit der ingenieurtechnischen Schutzstudie der Anlage übereinstimmen.

• Drehmomentverifizierung: Alle strukturellen und elektrischen verschraubten Verbindungen müssen mit kalibrierten Drehmomentschlüsseln gegen die vom Hersteller angegebenen Anzugstabellen überprüft werden, begleitet von einer Drehmomentdichtmarkierung zur visuellen Inspektion.

Im Laufe der Betriebsdauer muss die präventive Wartung durch zustandsbasierte Wartung ersetzt werden. Automatisierte Anlagen können keine halbjährliche De-Energisierung für routinemäßige Überprüfungen aufrechterhalten. Durch die Nutzung kontinuierlicher Telemetrie, Echtzeit-Temperatursensoren und periodischer Ultraschallprüfungen (bei denen Teilentladungsphänomene erkannt werden, bevor sichtbare Spurenschäden auftreten), halten die Betreiber der Anlagen kritische Ausrüstung über Jahrzehnte rigoroser Fertigungszyklen zuverlässig funktionsfähig.

Technische häufig gestellte Fragen

F1: Wie wird die Kurzschlussfestigkeit (SCCR) für eine industrielle Baugruppe bestimmt, und warum kann sie nicht einfach durch das Vergrößern der nachgeschalteten Sicherungen erhöht werden?
A1: Die gesamte SCCR einer integrierten Baugruppe wird streng durch ihr am niedrigsten bewertetes Bauteil oder ihre getestete Serienkombinationsbewertung bestimmt. Sie können die Bewertung nicht einfach erhöhen, indem Sie die Zweigsicherungen austauschen, da die physikalischen strukturellen Sammelschienen, Anschlussklemmen, Trennschalter und internen Kabelbäume alle mechanisch und thermisch bewertet sein müssen, um die identische potenzielle Fehlerstromenergie zu widerstehen. Wenn ein eingehender Anschlussblock eine SCCR von 10kA hat, fällt die gesamte Panelbewertung auf 10kA, unabhängig davon, ob die Zweigsicherungen individuelle Unterbrechungswerte von 65kA besitzen, es sei denn, ein getestetes strombegrenzendes Gerät wird stromaufwärts platziert, um den Spitzenstrom zu begrenzen.

F2: Was ist der praktische technische Unterschied zwischen Form 3b und Form 4b interner Trennung?
A2: Sowohl die Form 3b als auch die Form 4b Konfigurationen isolieren die Hauptsammelschienen von den funktionalen Einheiten (Sicherungen) und isolieren die funktionalen Einheiten voneinander. Der wesentliche operationale Unterschied liegt darin, wie die Ausgangskabelanschlusspunkte behandelt werden. In Form 3b werden die Anschlussstellen für externe Feldkabel in einem separaten Anschlussfach aufbewahrt, aber die Klemmen für mehrere Schaltungen können diesen gemeinsamen Raum teilen. In Form 4b sind die Ausgangsklemmen für jede einzelne funktionale Einheit vollständig von den Klemmen anderer Einheiten in ihren eigenen eindeutigen, physischen Fächern getrennt. Form 4b ermöglicht es einem Techniker, sicher im Anschlussbereich eines isolierten Stromkreises zu arbeiten, während die benachbarten Stromkreise vollständig unter Spannung stehen und betriebsbereit sind.

Q3: Wie wirkt sich hohe harmonische Verzerrung auf die Dimensionierung von Neutralleitern in automatisierten Anlagen aus?
A3: Nichtlineare Lasten – wie einphasige Schaltnetzteile, SPS und Eingangs-stufen von Frequenzumrichtern – erzeugen Nullsequenz-Triple-Harmonische (3., 9., 15. usw.). Im Gegensatz zu den fundamentalen 50/60 Hz ausgewogenen dreiphasigen Strömen, die sich im Neutralleiter zu null ausgleichen, addieren sich die Triple-Harmonischen Ströme konstruktiv im Neutralweg. Unter schweren nichtlinearen Lastbedingungen können die Neutralströme bis zu 140 % bis 175 % der Phasenleiterströme erreichen. Wenn der Neutralleiter auf die Standardgröße von 50 % oder 100 % der Phasenstromtragfähigkeit dimensioniert ist, wird er chronische Überhitzung und katastrophalen Isolationsausfall erfahren. Industrielle Automatisierungssysteme erfordern häufig, dass der Neutralleiter mit 200 % Kapazität spezifiziert wird, um diese zirkulierenden Ströme sicher abzuleiten.

Q4: Unter welchen Betriebsbedingungen sollte ein industrielles Schaltpaneel von passiven Konvektionsjalousien auf eine geschlossene Klimaregelung umschalten?
A4: Passive Kühlung (Konvektionsjalousien oder Ventilatoren) ist nur akzeptabel, wenn die externe Umgebung sauber, nicht korrosiv, nicht leitend und konstant mindestens 5 °C bis 10 °C niedriger ist als die interne Entwurfstemperatur des Gehäuses. Geschlossene aktive Klimaanlagen oder Wärmetauscher müssen spezifiziert werden, wenn die Umgebung luftgetragene Verunreinigungen (leitender Kohlenstaub, Metallspäne, luftgetragene Öle, chemische Dämpfe) enthält, wenn das Gehäuse eine IP54-, IP65- oder NEMA 4/12-Bewertung aufrechterhalten muss, um empfindliche Elektronik zu schützen, oder wenn die externen Fabriktemperaturen über das maximal zulässige interne thermische Limit schwanken.

Q5: Was ist der betriebliche Unterschied zwischen den Icu- und Ics-Bewertungen, die auf industriellen Leistungsschaltern angegeben sind?
A5: Beide Bewertungen spiegeln die Kurzschlussleistung gemäß dem IEC 60947-2 Standard wider. Icu (Ultimate Short-Circuit Breaking Capacity) stellt die maximale Fehlerstromstärke dar, die der Leistungsschalter sicher zweimal (eine Open-Close/Open-Testsequenz) unterbrechen kann, ohne zu explodieren oder zu entzünden, aber der Schalter ist nicht verpflichtet, danach die betriebliche Funktionalität aufrechtzuerhalten. Ics (Service Short-Circuit Breaking Capacity) stellt das Fehlerniveau dar, das der Schalter wiederholt unterbrechen kann, während er voll funktionsfähig bleibt, weiterhin den kontinuierlichen Nennstrom trägt und zukünftige Überströme ohne Toleranzüberschreitungen bei der Dielektrizität beseitigt. In hochzuverlässigen automatisierten Anlagen sollten Ingenieure eine Ics-Bewertung von 100 % der Icu (Ics = 100 % Icu) vorschreiben, um sicherzustellen, dass der Schalter nach dem Beseitigen eines typischen Fehlerereignisses nicht ersetzt werden muss.

Ingenieurempfehlung und Projektspezifikationen

Die Auswahl, Anordnung und Implementierung einer automatisierten Verteilungstafelarchitektur erfordert ein genaues Gleichgewicht zwischen thermodynamischen Realitäten, Fehlerbeseitigung, mechanischer Robustheit und industriellen Kommunikationsstandards. Ob beim Entwerfen einer neuen automatisierten Fertigungsanlage oder beim Nachrüsten von Altinfrastrukturen, um den Telemetrieanforderungen der intelligenten Fertigung gerecht zu werden, arbeiten die Ingenieure von XDEPE mit Projektmanagern, Systemintegratoren und elektrischen Leitern der Anlagen zusammen, um strukturell verifizierte, vollständig koordinierte Lösungen für die Energieverteilung zu liefern, die genau auf die Projektanforderungen abgestimmt sind.
