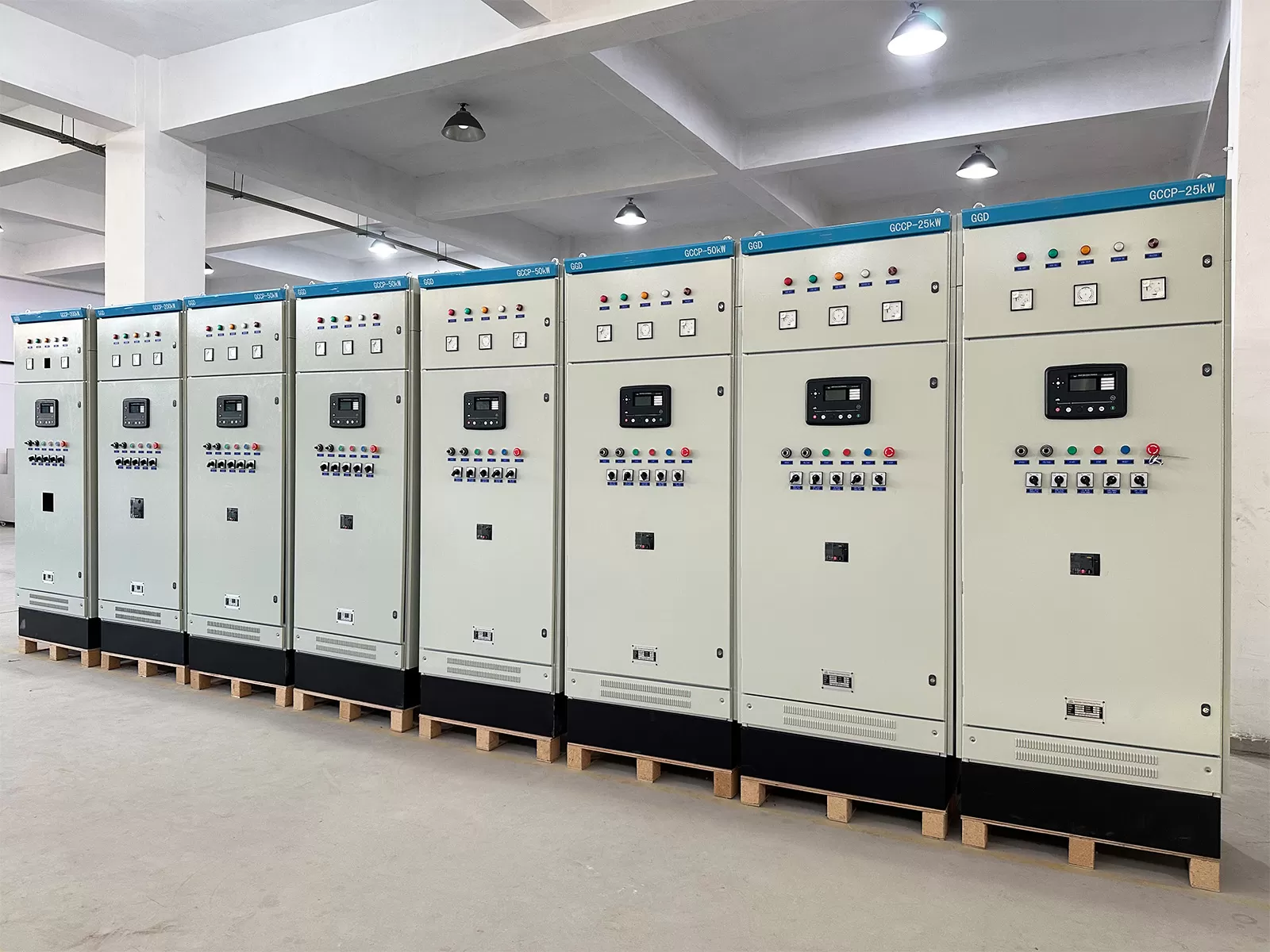

Ingeniería de Tableros de Distribución Industrial para Instalaciones de Manufactura Automatizada

La automatización eléctrica moderna dentro de entornos de fabricación avanzados requiere un enfoque intransigente hacia la continuidad de la energía, la seguridad de los equipos y la eficiencia operativa. Las líneas de ensamblaje automatizadas, la robótica de múltiples ejes y las plantas de procesos continuos imponen tensiones eléctricas no lineales que la infraestructura legada no puede manejar. En el centro de este ecosistema de energía se encuentra el tablero de distribución, que funciona no solo como un recinto que alberga dispositivos de protección de circuitos, sino como un nodo diseñado que gobierna la calidad de la energía, la aislamiento de sub-circuitos y la contención de fallos en pisos de producción dinámicos.

Especificar la infraestructura de distribución eléctrica para la fabricación de precisión exige una alineación rigurosa entre el diseño mecánico, el rendimiento térmico, la tolerancia a fallos y la topología de comunicación. A medida que los sistemas automatizados integran variadores de frecuencia (VFDs), sistemas servo y controladores lógicos programables (PLCs) cada vez más complejos, la arquitectura de energía entrante debe mitigar la distorsión armónica, soportar altas corrientes de cortocircuito prospectivas y prevenir tiempos de inactividad en cascada. Lograr estos parámetros requiere una evaluación exhaustiva de normas internacionales, coordinación de componentes y diseño de recintos estructurales.

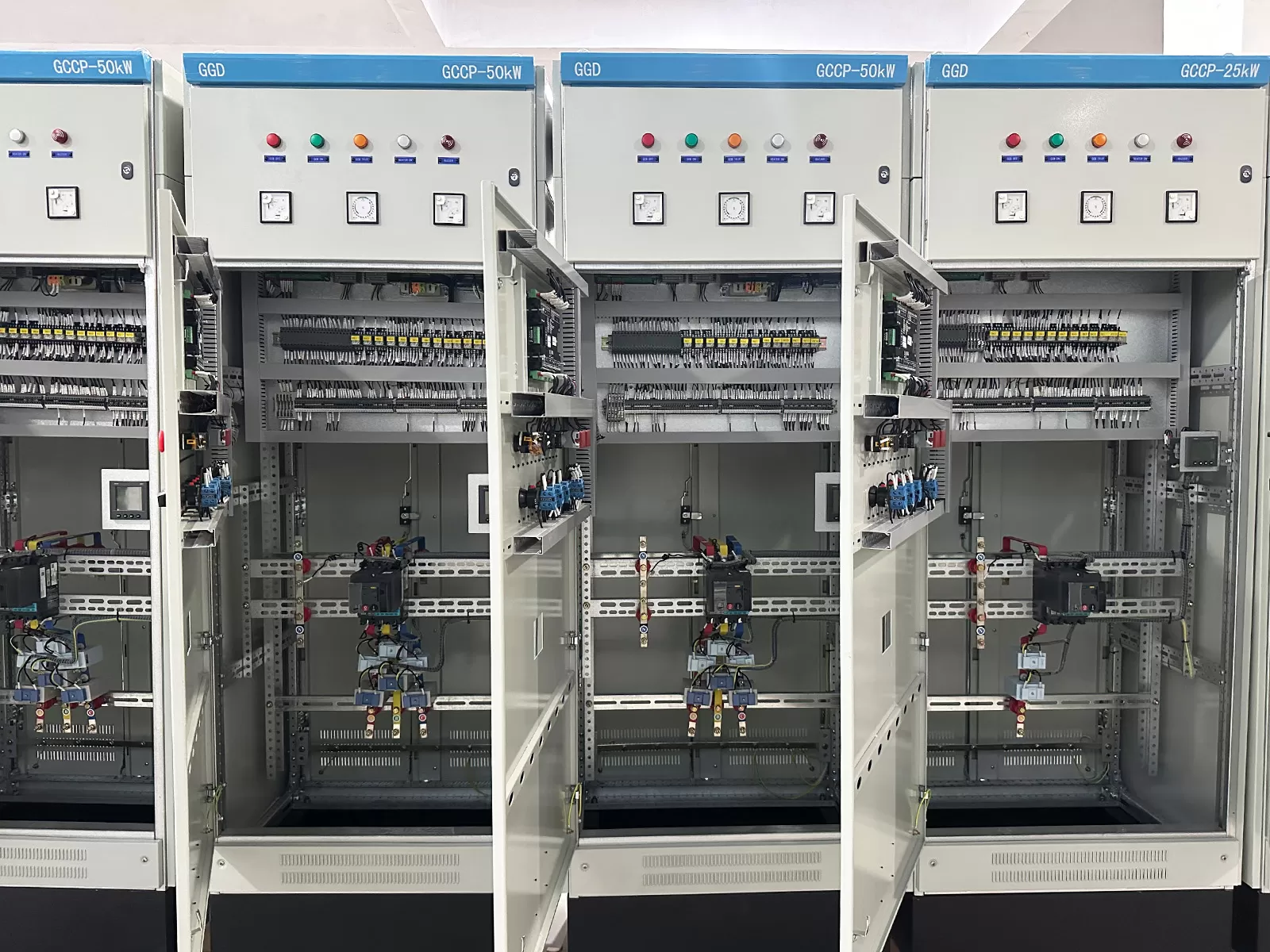

Arquitectura Técnica y Separación de Formas en Entornos Industriales

Especificar ensamblajes de baja tensión para centros de fabricación automatizada gira en torno a la separación interna de unidades funcionales, barras colectoras y terminales. La norma internacional IEC 61439-2 define estas configuraciones para proteger al personal contra el contacto con partes internas energizadas y prevenir que los fallos de arco interno migren a través de compartimentos adyacentes.

• Forma 1: No ofrece separación interna; las barras colectoras, los interruptores operativos y los terminales de salida comparten un compartimento común. Esta configuración no es adecuada para instalaciones de automatización críticas debido a los riesgos de mantenimiento y la vulnerabilidad a la propagación generalizada de fallos.

• Forma 2 (2a y 2b): Separa las barras colectoras horizontales y verticales principales de las unidades funcionales. En las configuraciones de Forma 2b, los terminales de conexión también están segregados de las barras colectoras, proporcionando una seguridad física básica durante la inspección de cables de sub-circuito sin desenergizar el sistema de barras colectoras principal.

• Forma 3 (3a y 3b): Aísla las unidades funcionales entre sí, así como de las barras colectoras primarias. En la Forma 3b, los terminales de conexión salientes permanecen separados de las unidades funcionales y se agrupan en áreas de terminación externas dedicadas, previniendo que fallos localizados de componentes degraden el equipo cercano.

• Forma 4 (4a y 4b): Representa el estándar de referencia para equipos de fabricación de alta fiabilidad. La Forma 4b aísla las unidades funcionales individuales entre sí, las mantiene distintas de la red de barras colectoras y establece compartimentos de terminales segregados para cada circuito. Este arreglo permite a los técnicos de mantenimiento terminar o modificar el cableado de campo en un circuito aislado mientras los drives, celdas de automatización y maquinaria vecina continúan operando con plena potencia.

Dentro de celdas de fabricación de alta capacidad, la capacidad de resistencia a cortocircuitos ($I_{cw}$) determina la integridad mecánica de la red interna de barras de cobre durante fallos electromagnéticos aguas arriba. Las fuerzas electromecánicas generadas durante picos de cortocircuito ($I_{pk}$) ejercen una tensión mecánica sustancial sobre los soportes de las barras. Los soportes aislantes de poliéster reforzado con fibra de vidrio deben posicionarse a lo largo de la barra principal y la barra de caída, con cálculos de luz verificados para resistir la deflexión lateral y la deformación térmica durante las fases de fallo sub-transitorio.

Armónicos, Calidad de la Energía y Coordinación de Protección

Las instalaciones de fabricación automatizadas despliegan densas matrices de electrónica de potencia trifásica, incluyendo sistemas de accionamiento regenerativos, fuentes de alimentación de CC conmutadas y calentadores de inducción de alta frecuencia. Estas cargas no lineales inyectan corrientes armónicas significativas—predominantemente del 5º, 7º, 11º y 13º órdenes—en redes locales de sub-distribución. Esta presencia armónica aumenta las demandas técnicas impuestas en el tablero de distribución principal que sirve a la maquinaria de producción automatizada.

Los armónicos triplenos (3º, 9º, 15º) presentes en arreglos de prueba automatizados monofásicos se acumulan aditivamente dentro del conductor neutro, causando frecuentemente que las corrientes de fase neutra superen las corrientes nominales de línea. Las especificaciones de ingeniería deben tener esto en cuenta desplegando barras de neutro de tamaño completo o de doble tamaño y interruptores de desconexión de neutro. Los cálculos de desclasificación deben aplicarse a los conductores activos basados en el Total de Distorsión Armónica para Corriente ($THD_i$), asegurando que las temperaturas operativas no degraden los polímeros de aislamiento ni aceleren la oxidación de los terminales.

Lograr una coordinación selectiva total (discriminación) entre los Interruptores Automáticos de Aire (ACBs) entrantes, los Interruptores Automáticos de Caja Moldeada (MCCBs) intermedios y los Interruptores Automáticos Miniatura (MCBs) de rama previene que fallos localizados en el equipo apaguen celdas de producción enteras. Los ingenieros se basan en curvas de tiempo-corriente y principios de discriminación basados en energía:

• Discriminación por Sobrecarga: Lograda a través de unidades de disparo térmico-magnético o electrónico configuradas para asegurar que el dispositivo protector de rama aguas abajo despeje sobrecorrientes menores de larga duración antes de que el interruptor aguas arriba comience a contar.

• Discriminación por Cortocircuito: Se basa en el nivel de fallo prospectivo ($I_{k}$) y las calificaciones de resistencia a corto plazo ($I_{cw}$). Las unidades de disparo electrónicas que utilizan perfiles de conformación $I^2t$ introducen retrasos calibrados en milisegundos en los interruptores aguas arriba, permitiendo que los dispositivos aguas abajo aíslen la rama afectada mientras mantienen la estabilidad de voltaje hacia módulos de automatización adyacentes.

• Características de Limitación de Corriente: Los interruptores limitadores aguas abajo ultra-rápidos restringen la energía de paso ($I^2t$), extinguiendo cortocircuitos dentro del primer cuarto de ciclo para prevenir que el choque electromagnético se transfiera aguas arriba a paneles de control PLC vulnerables.

Los equipos de ingeniería integran frecuentemente filtros armónicos activos (AHFs) o compensadores de var estáticos (SVCs) directamente en las alineaciones de distribución entrantes. Los equipos de ingeniería en XDEPE colaboran con diseñadores industriales para configurar recintos personalizados que integren bancos de reactores detuneados pasivos y hardware de supresión armónica activa en el conjunto de equipos eléctricos, mitigando las perturbaciones de energía antes de que lleguen a controladores servo sensibles.

Dinamica Térmica y Ingeniería de Enclosures

La disipación de calor representa un desafío de diseño persistente dentro de los ensamblajes de distribución modernos. Con plantas automatizadas que exigen alta densidad de componentes dentro de espacios reducidos, las pérdidas térmicas acumulativas generadas por los mecanismos de interruptores internos, resistencias de contacto, terminales y componentes activos pueden escalar rápidamente la temperatura interna más allá de los límites operativos seguros de los componentes.

Los cálculos de gestión térmica se basan en modelos de disipación Joule de referencia ($P_{loss} = I^2 R$). A medida que las temperaturas ambientales aumentan dentro de entornos de fábrica no acondicionados, se debe aplicar un derating operativo a las clasificaciones de los equipos de conmutación basado en las normas de la serie IEC 60947. Un MCCB clasificado para 250A a un punto de calibración nominal de 40°C exhibe una ampacidad continua reducida cuando las temperaturas ambientales internas alcanzan 55°C o 60°C, precipitando disparos no deseados si la ventilación del enclosure falla.

• Convección Natural vs. Sistemas de Aire Forzado: Los enclosures que dependen de la flotabilidad natural requieren una colocación precisa de deflectores, ubicaciones de filtros de entrada cerca del plinto y capotas de escape con louver montadas en la parte superior. Los diseños de automatización de alta densidad típicamente exigen refrigeración por aire forzado equipada con módulos de sopladores controlados termostáticamente, sensores de presión diferencial y filtros de partículas fácilmente reemplazables.

• Compensaciones de Protección contra Ingresos: Los entornos industriales cargados de aerosoles de fluidos de corte, polvo metálico o humedad en el aire requieren enclosures que cumplan con las clasificaciones IP54, IP55 o IP65. Clasificaciones de ingreso más altas impiden la transferencia de calor a través del intercambio de aire natural, requiriendo intercambiadores de calor de circuito cerrado, enfriadores termoeléctricos o unidades de aire acondicionado integradas montadas en las paredes del enclosure para aislar la electrónica interna de los contaminantes ambientales.

• Contención de Fallas de Arco Interno: Los paradigmas de seguridad de tableros de distribución modernos incorporan topologías de contención de arco eléctrico gobernadas por IEC/TR 61641. Los ensamblajes diseñados con ductos resistentes al arco, aletas de alivio de presión interna y barreras de fase dirigen los gases sobrecalentados hacia arriba a través de chimeneas de escape dedicadas, preservando la seguridad del operador y previniendo daños colaterales a los paneles de control de las máquinas vecinas durante eventos catastróficos de falla interna.

Arquitecturas de Distribución Inteligente para Fabricación Automatizada

La convergencia de la ingeniería eléctrica y la tecnología operativa ha transformado el tablero de distribución de un enclosure de hardware estático en un nodo de datos dinámico dentro de las arquitecturas de la Industria 4.0. Las instalaciones automatizadas requieren visibilidad granular de los parámetros de potencia para detectar la degradación del motor, prever el desgaste del equipo y evitar penalizaciones por demanda máxima.

Los tableros de distribución modernos integran dispositivos electrónicos inteligentes (IEDs), sensores de corriente de bobina Rogowski, y sensores de temperatura de sistemas microelectromecánicos (MEMS) directamente en puntos de conexión críticos:

• Monitoreo Continuo de Temperatura de Barras Colectoras: Sensores térmicos infrarrojos o sondas de superficie de fibra óptica no conductivas monitorean empalmes de barras colectoras principales, terminales de cables y grupos de dedos de interruptores. Detectar aumentos en la resistencia en micro-ohmios permite al personal de mantenimiento abordar terminales sueltos u oxidación de superficie mucho antes de que el descontrol térmico desencadene un corte no planificado.

• Comunicaciones Digitales de Alta Velocidad: Los dispositivos de campo recogen voltajes de fase, formas de onda de corriente, factor de potencia y espectros armónicos individuales hasta el orden 63. Las unidades de puerta industrial integradas traducen comunicaciones internas de bus de campo (por ejemplo, Modbus RTU) en protocolos de automatización determinísticos como PROFINET, EtherNet/IP u OPC UA, transfiriendo flujos de diagnóstico continuos directamente a sistemas SCADA de supervisión y sistemas de control distribuido (DCS).

• Analítica Predictiva del Desgaste de Contactos: Las unidades de disparo digitales modernas calculan la degradación de los contactos del interruptor basándose en cuentas históricas de interrupción, corrientes de ruptura y operaciones mecánicas ambientales. Las instalaciones pueden transitar de horarios de desmantelamiento rígidos a flujos de trabajo de mantenimiento predictivo impulsados por la telemetría operativa real.

Sistemas especializados diseñados por XDEPE incorporan puertas digitales integradas y marcos de monitoreo de energía, proporcionando flexibilidad modular de conexión de campo que simplifica la expansión del sistema cuando las líneas de fabricación sufren reconfiguraciones o expansiones de capacidad.

Criterios de Adquisición de Ingeniería para Aplicaciones de Automatización

Seleccionar y poner en marcha equipos de distribución de energía dentro de instalaciones de procesos automatizados requiere equilibrar el gasto de capital inicial con la resiliencia operativa a largo plazo. Los equipos de ingeniería, los gerentes de adquisiciones de proyectos y los integradores de sistemas deben establecer especificaciones técnicas que eliminen vulnerabilidades temprano en la fase de diseño.

La consideración principal implica verificar la conformidad certificada con los estándares de producto IEC 61439-1 e IEC 61439-2. Las listas de verificación de adquisiciones deben requerir Certificados de Prueba de Tipo completos que verifiquen las siguientes reglas de diseño básicas:

• Límites de Aumento de Temperatura: Evidencia de prueba independiente que demuestre que las condiciones operativas continuas a plena carga no excederán los límites térmicos permitidos en barras colectoras, terminales y cubiertas de envolventes externas.

• Propiedades Dieléctricas: Verificación del rendimiento de tensión de impulso nominal ($U_{imp}$), confirmando que el ensamblaje puede soportar transitorios de conmutación de alta tensión generados por cargas de motor inductivas pesadas sin perforación del aislamiento.

• Validación de Resistencia a Cortocircuito: Pruebas dinámicas y térmicas que demuestran que la matriz de barras colectoras y los interruptores de alimentación mantienen la integridad física durante corrientes de falla prospectivas calculadas sin arco entre fases.

• Operación Mecánica: Durabilidad mecánica verificada de estantes extraíbles, obturadores de seguridad y sistemas de enclavamiento a través de miles de ciclos operativos no energizados.

Las capacidades de personalización juegan un papel sustancial al igualar el equipo de distribución con las huellas de maquinaria automatizada. Las salas limpias con espacio limitado, los espacios de estampado automotriz y las instalaciones de fabricación de electrónica requieren perfiles espaciales personalizados, variaciones de entrada de cable en la parte superior o inferior, y refuerzos sísmicos preingenierizados. A través de la colaboración activa en el diseño, XDEPE asiste a los ingenieros de planta en el diseño de configuraciones especializadas y separadas que integran restricciones físicas con perfiles de distribución de energía precisos.

Mantenimiento Operativo, Puesta en Marcha y Pruebas

Asegurar la longevidad operativa de un tablero de distribución de alta resistencia requiere protocolos de puesta en marcha disciplinados y mantenimiento del ciclo de vida continuo. Una vez instalado en una planta industrial, los ensamblajes de campo enfrentan vibraciones continuas, calentamiento armónico y fluctuaciones atmosféricas que requieren vigilancia estructurada.

Las Pruebas de Aceptación en Sitio (SAT) establecen el perfil operativo base del equipo antes de la energización. Los procedimientos de SAT comprensivos incluyen pruebas dieléctricas de alto potencial (Hi-Pot), mediciones de resistencia de contacto con micro-ohmímetros a través de todas las uniones de barra de bus atornilladas (normalmente apuntando a valores por debajo de 50 micro-ohmios por unión), y pruebas de inyección de corriente primaria/secundaria para calibrar los umbrales de disparo del relé de protección.

Durante las operaciones continuas de la planta, los marcos de mantenimiento aprovechan el monitoreo de condición no invasivo junto con inspecciones mecánicas programadas:

• Auditorías Termográficas Periódicas: Realizar termografía infrarroja periódica bajo condiciones de carga máxima de operación de la planta resalta firmas de calor anómalas causadas por tolerancias de par de apriete sueltas, desequilibrios de fase localizados, o desgaste interno de componentes.

• Programas de Verificación de Par: Las conexiones atornilladas experimentan micro-asentamientos bajo carga térmica cíclica continua. Las pautas de mantenimiento especifican auditorías de par periódicas utilizando herramientas de par digital calibradas contra las especificaciones de apriete especificadas por el fabricante.

• Perfilado de Resistencia de Aislamiento: Las pruebas rutinarias con megóhmetros ($1000\text{V DC}$) rastrean la degradación dieléctrica gradual causada por la acumulación de polvo, humedad atmosférica, o exposición a vapores químicos a través de barreras de fase a fase y de fase a tierra durante períodos de varios años.

Preguntas Frecuentes

Q1: ¿Cuál es la principal diferencia operativa entre la separación interna de la Forma 3b y la Forma 4b?
A1: En los ensamblajes de la Forma 3b, las unidades funcionales están aisladas entre sí y de las barras de bus, pero sus terminales de conexión salientes residen en un compartimento de terminales compartido. En los ensamblajes de la Forma 4b, los terminales salientes para cada unidad funcional están físicamente segregados en compartimentos de terminales individuales y autónomos. La Forma 4b permite al personal de mantenimiento cablear, inspeccionar o ajustar de manera segura las terminaciones para un circuito aislado sin exponerse a circuitos operativos adyacentes.

Q2: ¿Por qué debe evaluarse la clasificación de cortocircuito prospectivo ($I_{cu}$) junto con la capacidad de ruptura de servicio ($I_{cs}$)?
A2: La capacidad de ruptura de cortocircuito máxima nominal ($I_{cu}$) define la corriente de falla máxima que un dispositivo de sobrecorriente puede interrumpir de manera segura, aunque el interruptor puede sufrir erosión severa de contacto y requerir reemplazo inmediato después. La capacidad de ruptura de cortocircuito de servicio nominal ($I_{cs}$) define el nivel de corriente de falla que el dispositivo puede interrumpir repetidamente mientras permanece completamente operativo. Para plantas de automatización críticas donde la restauración rápida de energía es obligatoria, las especificaciones de adquisición deben apuntar a equipos donde $I_{cs} = 100\% \ I_{cu}$.

Q3: ¿Cómo influyen los variadores de frecuencia en la clasificación térmica de un tablero de distribución entrante?
A3: Los variadores de frecuencia extraen corrientes no sinusoidales ricas en armónicos impares, que inducen pérdidas adicionales por corrientes parásitas y efecto piel dentro de conductores de cobre, secundarios de transformadores, y unidades de disparo de interruptores. Estas pérdidas generan calor excesivo, requiriendo que los ingenieros calculen la carga armónica total y apliquen factores de desclasificación al sistema de barra de bus, unidades de disparo y recintos circundantes.

Q4: ¿Bajo qué condiciones se debe exigir un diseño interno resistente a arcos?
A4: El diseño resistente a arcos (que cumple con los criterios IEC/TR 61641) debe ser exigido en instalaciones que presenten altas corrientes de falla prospectivas (que superen los 50kA), en lugares donde el personal de mantenimiento trabaje en estrecha proximidad a paneles energizados, o en plantas de procesos críticas donde un arco interno resultaría en daños secundarios catastróficos y un prolongado tiempo de inactividad de la instalación.

Q5: ¿Se puede adaptar la infraestructura existente de tableros de distribución para habilitar el monitoreo digital de energía?
A5: Sí. Los marcos de modernización integran rutinariamente transformadores de corriente de núcleo partido, bobinas Rogowski, nodos de temperatura magnética inalámbricos y puertas digitales externas modulares en paneles operativos sin requerir reconstrucción de barras colectoras. Estos componentes digitalizan el equipo de conmutación heredado, exportando datos operativos a plataformas SCADA y de gestión de energía a nivel de planta.
