Wie man eine 3-Phasen-Verteilungstafel für fortschrittliche Automatisierungssysteme spezifiziert (Ausgabe 2026)

Planen Sie ein Automatisierungsupgrade oder entwerfen Sie eine neue robotergestützte Montagelinie? Fordern Sie noch heute eine technische Beratung bei XDEPE an, um Ihre Lastpläne, thermischen Modelle und Panel-Fußabdrücke mit unserem Anwendungstechnik-Team zu überprüfen, bevor Sie Ihre Beschaffungsspezifikationen festlegen.

Moderne industrielle Automatisierung erfordert eine neue Stromarchitektur

Industriemaschinen haben sich im letzten Jahrzehnt grundlegend verändert. Förderbänder und Stanzpressen liefen einst mit einfachen Induktionsmotoren über die gesamte Linie mit vorhersehbaren induktiven Lasten. Heute verlassen sich automatisierte Anlagen auf hochgeschwindigkeits Delta-Roboter, Multi-Achsen-Servosysteme, lineare Motoren, Maschinenvisionssysteme und Frequenzumrichter (VFDs).

Diese dynamischen Systeme erzeugen nichtlineare Lastprofile. Sie erzeugen erhebliche harmonische Ströme und ziehen innerhalb von Millisekunden schnelle Beschleunigungsanstiege. Standardkommerzielle Panels können diese Betriebsbelastungen nicht bewältigen.

Die Spezifikation einer modernen 3 phasigen Verteilungstafel erfordert eine Betrachtung über die reinen Kilowattwerte hinaus. Ingenieure müssen Kurzschlussfestigkeitswerte, die Minderung der gesamten harmonischen Verzerrung, die thermische Dichte innerhalb kompakter Fußabdrücke und native digitale Konnektivität bewerten.

Ein Stromverteilungsfehler in einer modernen Lights-Out-Anlage stoppt den gesamten Wertstrom. Nachgelagerte Komponenten verhungern innerhalb von Sekunden. Die Wahl der richtigen 3 phasigen Verteilungstafel ist daher nicht nur eine elektrische Konformitätsaufgabe; es ist eine kritische Entscheidung zur operativen Verfügbarkeit.

Lastberechnung und dynamische Kapazitätsdimensionierung

Berücksichtigung nichtlinearer und zyklischer Lasten

Die Dimensionierung eines industriellen Panels für die Automatisierung erfordert eine tiefgehende Analyse der Betriebsprofile. Servopacks und Hochleistungsantriebe wechseln in Bruchteilen einer Sekunde von Null auf maximales Drehmoment. Einfaches Summieren der Nennlaststromwerte (FLA) führt entweder zu unnötigem Auslösen oder massiver Überdimensionierung.

Berechnen Sie Ihre Basisdauerlast, indem Sie den Effektivwert (RMS) des Stroms anstelle der Spitzenwerte bewerten. Folgen Sie dieser Basisberechnungsfolge:

• Identifizieren Sie Basisdauerlasten, die 100% der Schicht laufen (Kühler, Steuerstromversorgungen, Gehäuselüfter).
• Berechnen Sie den thermischen Äquivalentstrom ($I_{rms}$) für intermittierende zyklische Antriebe unter Verwendung von Zykluszeiten, Beschleunigungsramps und Verweilzeiten.
• Fügen Sie den Anlaufstrom oder transienten Einschaltstrom für direkt angeschlossene Hilfsmotoren hinzu, um zu bestätigen, dass die Hauptsammelschiene während des Anlaufens nicht unter die Spannungsgrenzen fällt.

Zukunftsausbau-Marge

Produktionslinien werden häufig umgerüstet. Automatisierungsingenieure fügen häufig Prüfstationen, robotergestützte Transferarme oder Barcode-Tracking-Scanner Monate nach der Inbetriebnahme hinzu. Geben Sie niemals eine 3 phasige Verteilungstafel mit mehr als 70% bis 75% ihrer Nennsammelschienenkapazität während der anfänglichen Bereitstellung an.

Reservieren Sie mindestens 25% physischen Modulplatz auf den DIN-Schienen und der Gehäuseplatte. Dies verhindert, dass beim Hinzufügen zusätzlicher Werkzeuge nachgerüstete externe Unterpanels erforderlich sind.

Fehlerpegel und Kurzschlussfestigkeitswerte

Überprüfen Sie den potenziellen Kurzschlussstrom (PSCC) am Panel-Eingang. Automatisierte Zellen, die sich in der Nähe von Transformatoren der Primärverteilung befinden, sehen sich regelmäßig potenziellen Fehlerpegeln von über 35kA oder 50kA gegenüber.

Ihre Spezifikation muss zwei verschiedene Bewertungen gemäß IEC 61439-2 angeben:

• Bewertete endgültige Kurzschluss-Breaking-Kapazität ($I_{cu}$): Der absolute maximale Fehlerstrom, den das Hauptschutzgerät sicher abtrennen kann.
• Bewertete Service-Kurzschluss-Breaking-Kapazität ($I_{cs}$): Das Fehlersignal, das das Gerät abtrennen kann, während es vollständig funktionsfähig bleibt, ohne ersetzt zu werden. Bestehen Sie auf $I_{cs} = 100\% I_{cu}$ für die kontinuierliche Prozessautomation.
• Bewerteter Kurzzeit-Beständiger Strom ($I_{cw}$): Entscheidende Bedeutung für die eingehende Sammelschiene, um sicherzustellen, dass interne Kupfersammelschienen physikalisch elektromagnetischen Kräften während eines nachgelagerten Fehlers standhalten, bis die Schutzgeräte auslösen.

Stromqualität, Schutz und Harmonika-Management

Management von Triplen-Harmonischen auf der Neutralleiter-Sammelschiene

Variable Frequenzantriebe ohne aktive Filter an der Vorderseite und Schaltnetzteile (SMPS) ziehen Strom in engen Pulsen. Dieses nicht-sinusoidale Schalten erzeugt harmonische Verzerrungen, insbesondere die 3., 9. und 15. Ordnung (triplen Harmonische).

Triplen-Harmonische heben sich im Neutralleiter eines dreiphasigen Systems nicht auf. Stattdessen addieren sie sich arithmetisch. In hochdichten Automatisierungslinien kann der Neutralstrom die Phasenströme überschreiten.

Beim Entwerfen eines Automatisierungs-3-Phasen-Verteilerfeldes geben Sie eine überdimensionierte Neutralleiter-Sammelschiene an, die für 200 % der Kapazität der Phasensammelschiene ausgelegt ist. Dies verhindert eine Überhitzung der Neutralleiter-Sammelschiene, eine Verschlechterung der Isolierung der Leiter und unerwünschte Brände.

Koordinierte Überspannungsschutzgeräte (SPDs)

Industrielle Umgebungen schalten induktive Lasten ständig. Große Schütze, Schweißgeräte und Kräne erzeugen extreme transiente Spannungsspitzen auf der Verteilungssammelschiene. Zerbrechliche programmierbare Logiksteuerungen (PLCs), optische Sensoren und Netzwerkschalter arbeiten im selben sekundären System.

Implementieren Sie eine koordinierte mehrstufige Überspannungsschutzstrategie innerhalb des Panels:

• Typ 1 SPD: Befindet sich am primären Service-Eingang, um massive Blitztransienten und externe Versorgungsumschaltereignisse abzuleiten.
• Typ 2 SPD: Direkt im Automatisierungs-3-Phasen-Verteilerfeld installiert, um verbleibende interne induktive Überspannungen unter 1,5 kV zu unterdrücken.
• Status-Telemetrie: Geben Sie SPDs an, die mit integrierten Mikroschaltern ausgestattet sind, die direkt mit den digitalen Eingängen Ihrer Sicherheits-PLC oder Ihres Gebäudeautomationsnetzwerks verbunden sind, um sofortige Fehlermeldungen zu erhalten.

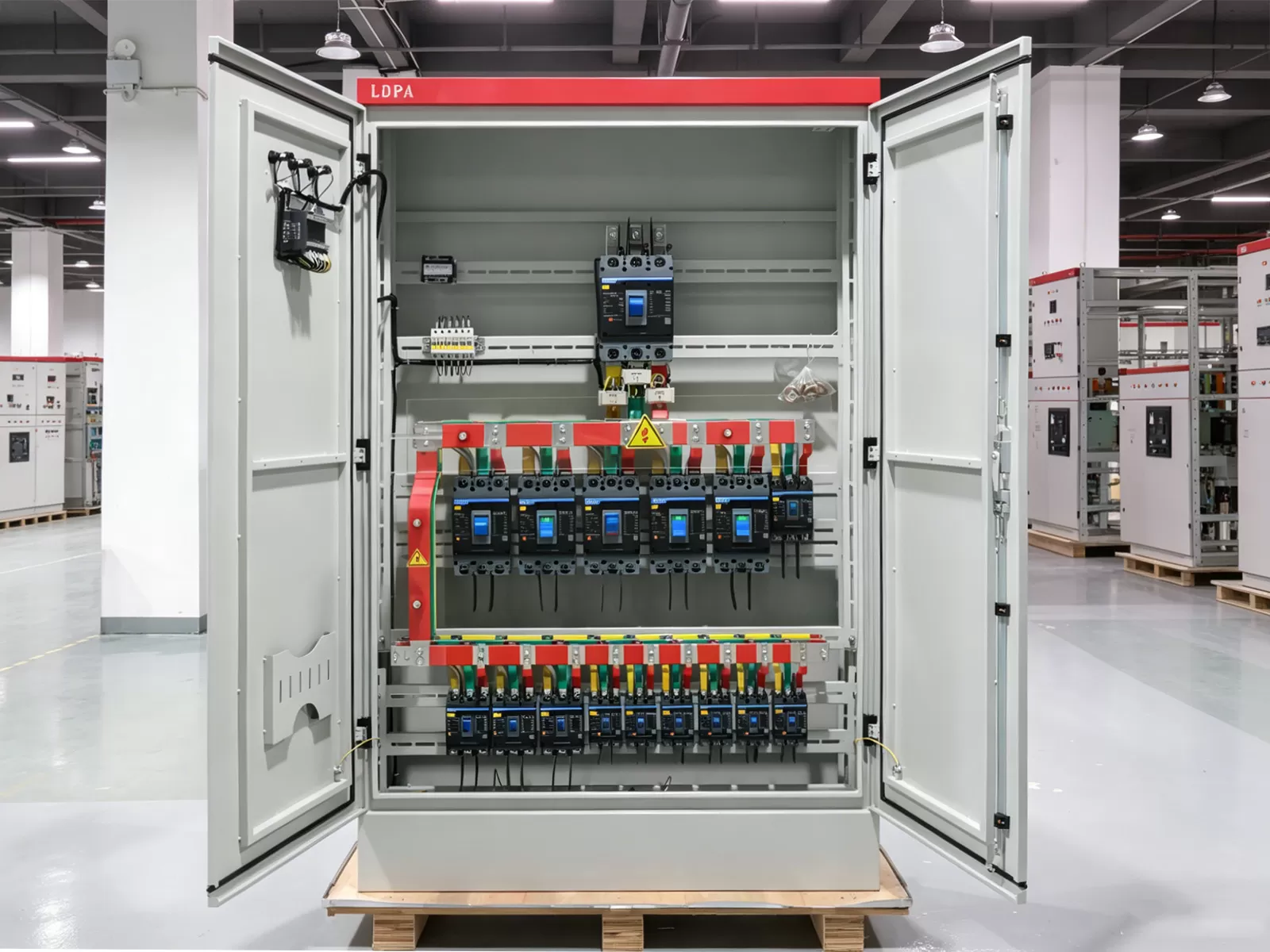

Schalterauswahl: Auslösekennlinien und Diskriminierung

Automatisierungsumgebungen verursachen häufig Fehlalarme, wenn die Auslösekennlinien falsch angewendet werden. Standard-Typ B-Auslösekennlinien (3-5-fache Nennstrom) versagen zuverlässig in der Nähe von Automatisierungsmaschinen.

Verwenden Sie Typ C-Kennlinien (5-10-fache Nennstrom) für allgemeine Steuerkreise, Kühlpumpen und Schrankbeleuchtung. Verwenden Sie Typ D-Kennlinien (10-20-fache Nennstrom) für Unterkreise, die Isoliertransformatoren, Hochstromversorgungen und Direktantriebe speisen. Stellen Sie sicher, dass die gesamte Auswahl an oben und unten selektiv ist, um zu verhindern, dass ein Kurzschluss in einem einzelnen Zweig den Hauptschalter auslöst.

Intelligente und verbundene Verteilerkästen

Statische Verteilungshardware ist in der Hochleistungsproduktion veraltet. Produktionsleiter verlangen detaillierte Leistungskennzahlen pro Station und frühzeitige Warnungen, lange bevor ein Überstromauslöser die Montageoperationen stoppt.

Vorausschauende Hersteller wie XDEPE entwerfen intelligente 3-Phasen-Verteilerfeld-Lösungen, die Edge-Mikrosensoren direkt in das Gehäuse des Leistungsschalters integrieren. Diese integrierten Architekturen messen Spannung, Phasenwinkel, aktive Leistung, reaktive Leistung und harmonisches Spektrum bis zur 31. Ordnung.

Prädiktive Wartung durch thermale Telemetrie

Lockere Anschlüsse, Kupferoxidation und anhaltende Phasenungleichgewichte verursachen fortschreitende thermale Anstiege. Wenn sie unentdeckt bleiben, führen sie zu katastrophalen elektrischen Überschlägen. Integrieren Sie kontaktlose Infrarot-Temperatursensoren oder drahtlose Oberflächenakustikwellen (SAW) Temperaturmarkierungen an primären Kupferbusbar- Verbindungen und Zuleitungen von Leistungsschaltern.

Diese Sensoren liefern Echtzeit-Wärmekarten an die Maschinensteuerungssoftware. Wenn die Temperatur des Anschlusses um 10 °C über dem Basiswert bei konstanter Last ansteigt, benachrichtigt das automatisierte Steuersystem das Wartungspersonal, die Drehmoment- einstellungen während des nächsten geplanten Wechsels zu überprüfen.

Integration von Feldbus-Protokollen

Ein intelligentes Panel muss über native industrielle Kommunikationsprotokolle kommunizieren, anstatt isolierte proprietäre Schnittstellen zu verwenden. Geben Sie an, dass interne Energiemessgeräte und intelligente Auslöseeinheiten direkt über folgende Protokolle kommunizieren:

• Modbus TCP/IP für eine unkomplizierte Integration von Überwachungs- steuerung und Datenerfassung (SCADA).
• Profinet oder EtherCAT für direkte Echtzeitkommunikation mit Maschinenlinien-PLCs.
• OPC UA für sicheren Datentransport direkt zu MES-Plattformen, ohne durch Zwischen-Gateways zu gehen.


Physikalische Gehäusespezifikationen, Schutzart und thermales Design

Schutzart (IP) Bewertungen

Bearbeitungsumgebungen erzeugen feine Metallspäne, Ölaerosole und Kühlmitteldämpfe. Reinräume und Lebensmittelverpackungsanlagen verfügen über unter Druck stehende Waschvorgänge. Die Gehäusebewertung Ihrer 3 phasigen Verteilungstafel muss diesen externen Bedingungen entsprechen.

Aktive thermale Dissipation

Miniaturisierung erzeugt massive interne Wärmebelastungen. Dichte Cluster von Leistungselektronik, DC-Schaltreglern und intelligenten Zählern stoßen erhebliche thermische Energie in versiegelte Gehäuse ab.

Berechnen Sie die interne Dissipation mit dem Standard-thermodynamischen Wärmebilanz:

Erforderliche Kühlleistung (W) = Interne Wärmeabgabe (W) - (Oberfläche x Gehäuse-Wärmeübertragungskoeffizient x Temperaturdifferenz)

Wenn die Umgebungstemperatur im Werk regelmäßig 35 °C bis 40 °C erreicht, reicht die natürliche Konvektion nicht aus. Geben Sie seitlich montierte Klimaanlagen mit digitaler Thermostatregelung oder Luft-Wasser-Wärmetauscher an. Versiegelte Systeme halten die internen IP-Bewertungen aufrecht und verhindern, dass äußere ölige Umgebungsluft über empfindliche Mikro-Schutzschalter bläst.

Einhaltung, Sicherheit und internationale Standards

IEC 61439-1 & 2 vs. UL 508A

Globale Maschinenbereitstellungen erfordern strikte Einhaltung internationaler Vorschriften für elektrische Baugruppen. Vermeiden Sie die Bezugnahme auf veraltete Standards wie IEC 60439.

Unter IEC 61439-1 und 2 wird das Verteilungspanel als eine Niederspannungs-Schaltgerätekombination klassifiziert. Der Standard ersetzt die vagen Konzepte von "typgeprüften" und "teilweise typgeprüften" Schaltanlagen durch verbindliche Entwurfsverifikationsmethoden (Prüfung, Berechnung oder physikalische Entwurfsregeln, die Temperaturanstieg, die dielektrischen Eigenschaften und die Kurzschlussfestigkeit abdecken).

Für Installationen, die nach Nordamerika gehen, geben Sie die Einhaltung von UL 508A (Industrielle Steuerungstafeln) an und überprüfen Sie, dass die Kurzschlussstrombewertung (SCCR) mit dem maximal verfügbaren Fehlerstrom übereinstimmt, der durch das lokale Versorgungsprofil berechnet wurde.

Interne Trennformen

Interne Barrieren begrenzen die Ausbreitung von Lichtbögen und verhindern den versehentlichen menschlichen Kontakt mit unter Spannung stehendem Kupfer, wenn an benachbarten Stromkreisen gearbeitet wird. Bestimmen Sie die Trennform basierend auf der Kritikalität des Systems:

• Form 2b: Sammelschienen sind von den Funktionseinheiten (Schaltern) getrennt. Häufig für mittelmäßige kommerzielle und nicht kritische Fertigung.
• Form 3b: Sammelschienen sind von Funktionseinheiten getrennt, und Funktionseinheiten sind voneinander getrennt. Anschlüsse bleiben gemeinsam.
• Form 4b: Der Standard für fortschrittliche Automatisierung. Sammelschienen sind von Funktionseinheiten getrennt, alle Funktionseinheiten sind einzeln compartmentalisiert, und die Anschlusspunkte für eingehende/ausgehende Kabel sind vollständig voneinander isoliert. Dies ermöglicht Technikern, einen neuen Automatisierungszweig zu terminieren, ohne die Hauptversorgung abzuschalten.

Schritt-für-Schritt-Spezifikations-Checkliste für Ingenieure

Verwenden Sie dieses technische Rahmenwerk, wenn Sie Beschaffungsunterlagen für Ihr nächstes 3-Phasen-Verteilungspanel erstellen:

• Eingehende Dienstparameter: Systemspannung (z. B. 400V/480V 3-phasig, 4-Draht + Erdung), Frequenz (50/60Hz), zu erwartender Fehlerstrom ($I_{cu}$ / SCCR).
• Sammelschienenberechnung: Elektrolytisches Kupfer (Cu-ETP), verzinnt oder silberbeschichtet; mindestens 200% Neutralleitergröße für hochharmonische Zweige.
• Schutzkoordination: Hauptstromkreisunterbrecher (ACB) oder Formstückunterbrecher (MCCB) mit elektronischer Auslöseeinheit; Zweig-Miniatur-Leistungsschalter (MCBs), die auf dynamische Lastkurven (Typ C/D) abgestimmt sind.
• Trennform: Mindestens Form 3b; Form 4b bevorzugt für Fertigungslinien ohne Ausfallzeiten.
• Physikalische Konstruktion: Mindestgehäuse aus 1,5 mm Stahlblech, durchgehende Polyurethan-Türdichtung, 3-Punkt-Verriegelungssystem, individuelle Lackierung/Edelstahlqualität und IP-Bewertung.
• Thermische Strategie: Gesamte Wattverlustwärmeberechnungen, Zwangsbelüftung vs. geschlossene aktive Kühlung.
• Intelligente Integration: Modbus TCP/IP, Profinet oder EtherCAT Mehrkanal-Leistungsmesser; kontinuierliche Sammelschienen-Infrarot- oder Kontaktwärmesensoren.

Häufig gestellte Fragen

Q1: Wie unterscheidet sich ein Automatisierungs-3-Phasen-Verteilungspanel von einem Standard-Gebäudepanel?

A1: Gewerbliche Gebäudetafeln dienen hauptsächlich statischen, linearen Lasten wie Widerstandsheizung, Bürocomputing und Grundbeleuchtung. Ein Automatisierungsboard verwaltet dynamische, hochanlaufende Motorlasten, komplexe harmonische Spektren von variablen Drehzahlregelungen und häufige Schaltspitzen. Automatisierungsboards verfügen auch über höhere Kurzschlussfestigkeiten ($I_{cw}$), isolierte Trennbarrieren (bis zu Form 4b), aktives thermisches Management und direkte Integration in feldbusbasierte Maschinensteuerungsnetzwerke.

Q2: Warum kommt es bei unserer Automatisierungslinie zu einer Überhitzung der Neutralleiter, selbst wenn die Phasenlasten ausgeglichen erscheinen?

A2: Dieser Zustand resultiert aus Triplen-Harmonischen (vorwiegend der 3., 9. und 15. Harmonischen Ordnung), die von dreiphasigen Frequenzumrichtern, DC-Stromversorgungen und Servosystemen erzeugt werden. Während die grundlegenden 50Hz- oder 60Hz-ausgeglichenen Ströme im Neutralleiter sich gegenseitig aufheben, addieren sich die Triplen-Harmonischen-Ströme konstruktiv auf der Neutralleitung. In Einrichtungen mit schweren nichtlinearen Lasten können die Neutralströme 130 % bis 180 % der Phasenströme erreichen, was einen 200 % Neutralbusbar erfordert, um thermische Schäden zu verhindern.

Q3: Welche interne Trennform ist für robotergestützte Fertigungszellen am kosteneffektivsten?

A3: Form 3b oder Form 4b ist die Basiseempfehlung. Form 4b isoliert Busbars, funktionale Schutzschaltereinheiten und externe Kabelabschlüsse in einzelnen abgeschirmten Metallkompartimenten. Obwohl es höhere anfängliche Herstellungskosten hat, ermöglicht es Wartungstechnikern, neue Verkabelungen für robotergestützte Baugruppen sicher zu verlegen und abzuschließen, während der Hauptbusbar unter Spannung bleibt. Dies verhindert kostspielige unterbrechungsfreie Stromversorgungen während kleiner Umrüstprojekte.

Q4: Wie sollten wir die Auslösedaten von Schutzschaltern bestimmen, wenn wir Servoantriebe speisen?

A4: Verwenden Sie niemals Typ B Auslösedaten für Servoantriebe oder induktive Lasten aufgrund von sofortigen magnetischen Auslösungen, die durch transiente Ladungsströme verursacht werden. Typ C-Daten funktionieren für kleine, eigenständige Antriebe mit integrierten Soft-Charging-Schaltungen. Dynamische Mehrachsen-Systeme und Isolationstransformatoren ziehen jedoch während der Linienstabilisierung erhebliche Einschaltströme. Die Spezifikation von Typ D-Daten oder elektronischen Auslöseschutzschaltern mit einstellbaren Kurzzeitabholverzögerungen ($I^2t$) verhindert unerwünschtes Auslösen während schneller Maschinenbeschleunigungen.

Q5: Können bestehende traditionelle Schaltanlagen nachgerüstet werden, um den digitalen Überwachungsstandards von 2026 zu entsprechen?

A5: Ja. Sie können bestehende Schaltanlagen aufrüsten, indem Sie Split-Core-Stromwandler (CTs) oder Rogowski-Spulen um vorhandene Phasenbusbars und Leiterabgänge installieren, ohne die Kupferstruktur auseinanderzuziehen. Kombinieren Sie diese Sensoren mit kompakten DIN-Schienen-Kantenstromzählern und magnetischen Oberflächentemperatursonden. Diese Nachrüstkits übertragen Telemetrie über industrielle Ethernet-Protokolle an Ihr zentrales SCADA-System und bieten umfassende zustandsbasierte Überwachung, ohne die gesamte Schaltanlage ersetzen zu müssen.

Stellen Sie die Zuverlässigkeit Ihrer Linie mit fortschrittlicher Stromverteilung sicher

Jede Minute ungeplanter Linienstillstand erodiert die Fertigungsmargen. Die Spezifikation eines industriellen 3-Phasen-Verteilungsfeldes erfordert ein Gleichgewicht zwischen elektrischer Sicherheit, struktureller Integrität, thermodynamischen Mechaniken und digitaler Beobachtbarkeit. Moderne automatisierte Fabriken können nicht auf veralteter elektrischer Infrastruktur betrieben werden.

Bei XDEPE entwickeln wir maßgeschneiderte industrielle Stromverteilungsplattformen, die strikt nach IEC 61439-2 und UL 508A Anforderungen gebaut sind. Egal, ob Sie eine benutzerdefinierte Form 4b-Kompartimentierung, aktive Harmonische Minderung oder vollständige Profinet-Kanten-Telemetrie benötigen, unser spezialisiertes Anwendungsteam kann Ihre einlinigen Diagramme überprüfen.

Kontaktieren Sie noch heute das Ingenieurteam von XDEPE, um eine vollständige Spezifikationsüberprüfung anzufordern, Ihre Projekt-Elektroeinliniendiagramme einzureichen oder ein schnell bearbeitetes kommerzielles Angebot für Ihren bevorstehenden Automatisierungsbau zu erhalten.
