Wie man das richtige wandmontierte Paneel für Gewerbegebäude auswählt

Einführung

Gewerbliche Gebäude erfordern eine hocheffiziente Stromverteilung in streng begrenzten Räumen. Ein zuverlässiges wandmontiertes elektrisches Panel fungiert als das entscheidende Nervenzentrum für Beleuchtung, HVAC und Büromaschinen.

Die Spezifikation der falschen Ausrüstung führt zu schwerer Überhitzung, Verstößen gegen die Vorschriften und kostspieligen Betriebsunterbrechungen. Es kann auch massive Kopfschmerzen bei zukünftigen Gebäudeerweiterungen oder Mieteraufwertungen verursachen.

Dieser umfassende Einkaufsführer hilft Auftragnehmern und Facility-Managern, die technischen Komplexitäten zu navigieren. Wir werden genau aufschlüsseln, wie Sie das einlinige Diagramm Ihres Gebäudes mit der perfekten Stromlösung abgleichen.

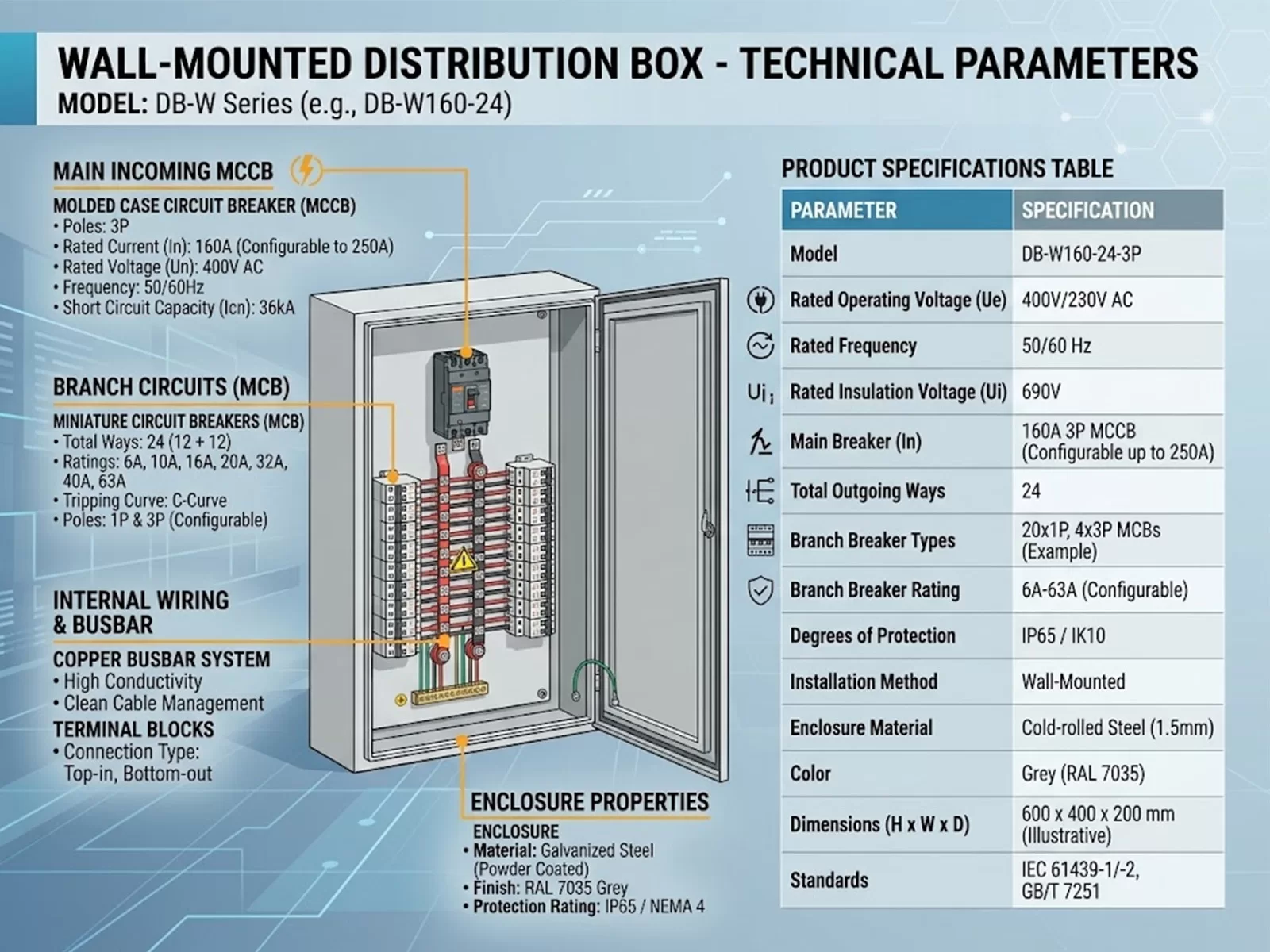

Wichtige Faktoren bei der Auswahl eines Niederspannungs-Wandschranks

Die Wahl der richtigen Ausrüstung geht weit über die Überprüfung der Amperebewertung hinaus. Sie müssen räumliche Einschränkungen, ästhetische Anforderungen und langfristige elektrische Sicherheit bewerten.

1. Elektrische Kapazität und Sicherungskonfiguration

Ihr gewerbliches Hauptsicherungspanel muss die maximale kontinuierliche Last des Gebäudes bewältigen und Platz für zukünftige Erweiterungen lassen. Eine ordnungsgemäße Dimensionierung der Kupfer-Sammelschiene ist unbedingt erforderlich, um eine interne Wärmeansammlung zu verhindern.

● Amperebewertung: Stellen Sie sicher, dass die Hauptsammelschiene mit dem maximalen eingehenden Versorgungsstrom übereinstimmt.

● Kurzschlussbewertung (kA): Das Panel muss den maximalen Fehlerstrom, der aus dem Netz verfügbar ist, sicher aushalten.

● Platz für Abzweigstromkreise: Geben Sie immer mindestens 20 % zusätzliche leere Sicherungsplätze für zukünftige Mieterweiterungen an.

2. Installationsarten: Aufputz vs. Unterputz

Gewerbliche Ästhetik bestimmt oft, wie das Panel in öffentlichen oder Bürofluren installiert werden sollte. Die Wahl beeinflusst sowohl die Installationszeit als auch die endgültige visuelle Wirkung.

● Aufputz-Verteilungstafel: Wird direkt an die Wand geschraubt und ist ideal für Versorgungsräume und Beton Keller.

● Unterputz-Elektropanel: Versenkt sich direkt in die Trockenbauwand und bietet ein sauberes, unauffälliges Aussehen für hochwertige Büros.

● Retrofit-Kompatibilität: Stellen Sie sicher, dass der ausgewählte Montagestil mit der bestehenden Kabelverlegung während der Renovierung des Gebäudes übereinstimmt.

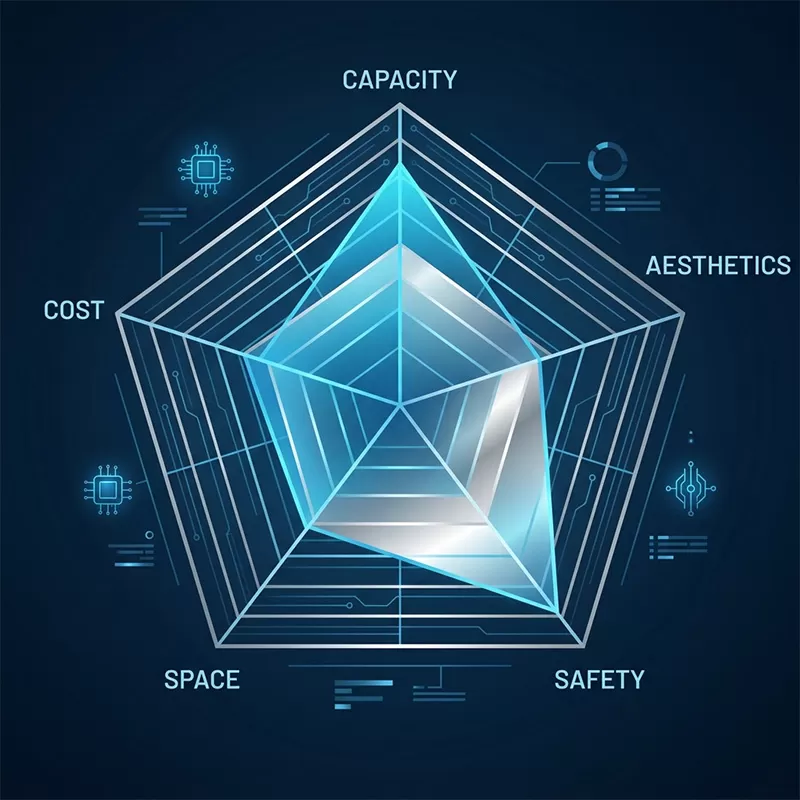

Anwendungsszenario vs. Empfohlene Spezifikationen Matrix

3. Umweltschutz (IP- & NEMA-Bewertungen)

Nicht alle gewerblichen Schaltkästen werden in sauberen, klimatisierten Elektro-Räumen installiert. Unterirdische Parkhäuser und gewerbliche Küchen erfordern spezifische Umweltschutzmaßnahmen.

● Standard Innenbereich (IP40): Perfekt für trockene, saubere Umgebungen wie Einzelhandelsgeschäfte und Büroetagen.

● Staub- & Spritzwassergeschützt (IP54): Erforderlich für gewerbliche Keller, Lagerbereiche oder leichte Fertigungszonen.

● Reinigungsbereit (IP65): Obligatorisch für gewerbliche Lebensmittelzubereitungsbereiche, die Hochdruckreinigung erfordern.

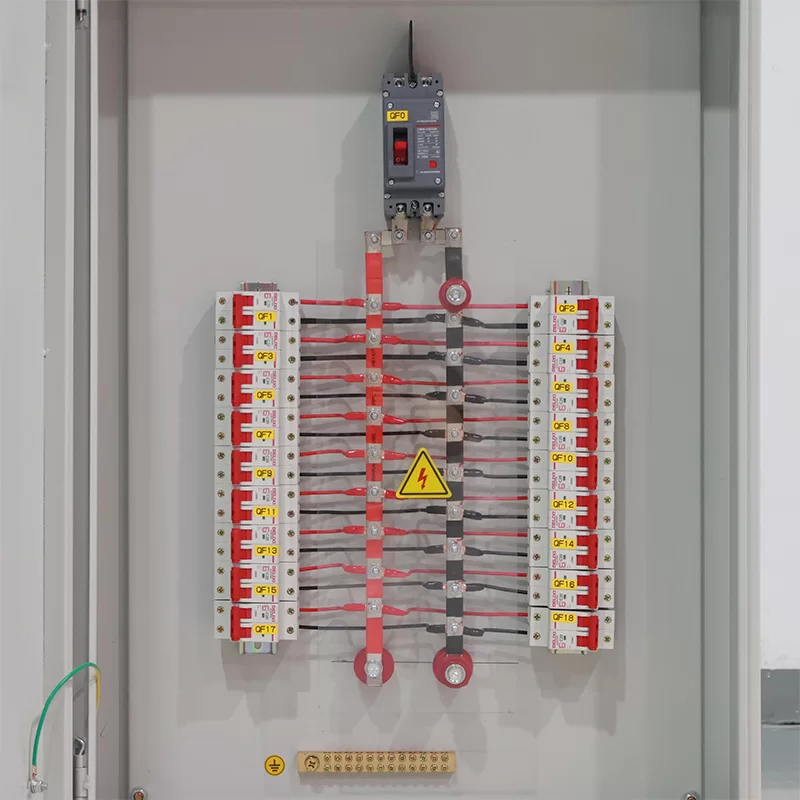

4. Platzbeschränkungen und Kabelmanagement

Ein kompaktes Verteilungspanel muss eine intelligente Kabelverlegung bieten, um ein Überfüllen der internen Drähte zu verhindern. Schlechtes Kabelmanagement führt zu eingeschränkter Luftzirkulation und gefährlichen Lichtbogenrisiken.

● Oben vs. Unten Eingang: Abnehmbare Dichtungsplatten müssen mit den Hauptkabelrinnen Ihres Gebäudes ausgerichtet sein.

● Interner Rinnenraum: Ein ausreichender Biegeradius ist entscheidend für den Anschluss von schweren Kupferkabeln.

● Erdungs- und Neutralleiter: Stellen Sie sicher, dass solide Erdungsleisten aus Messing oder Kupfer leicht zugänglich sind für eine schnelle Verkabelung vor Ort.

Individualisierung vs. Standard Unter Verteilungsanlagen

Standard-Serienpanels eignen sich gut für einfache Einzelhandelsgeschäfte mit grundlegenden Beleuchtungsbedürfnissen. Große gewerbliche Hochhäuser erfordern jedoch oft vollständig ausgelegte Lösungen.

● Integration von Smart Metering: Benutzerdefinierte Panels können digitale Multifunktionszähler für eine präzise Abrechnung der Mieter integrieren.

● Bestimmte Marken von Schutzschaltern: Die Anpassung ermöglicht es Ihnen, bevorzugte Marken wie ABB oder Schneider anzugeben, um vorhandene Hardware vor Ort abzugleichen.

● Maßgeschneiderte Abmessungen: Konstruktionsgehäuse können so gebaut werden, dass sie in einzigartig schmale Elektroinstallationsräume passen.

Der Kauf eines vollständig montierten und werkseitig getesteten Unterverteilungsboards (SDB) senkt die Arbeitskosten vor Ort erheblich. Es beseitigt vollständig das Risiko fehlender Komponenten und Verkabelungsfehler während der Installation.

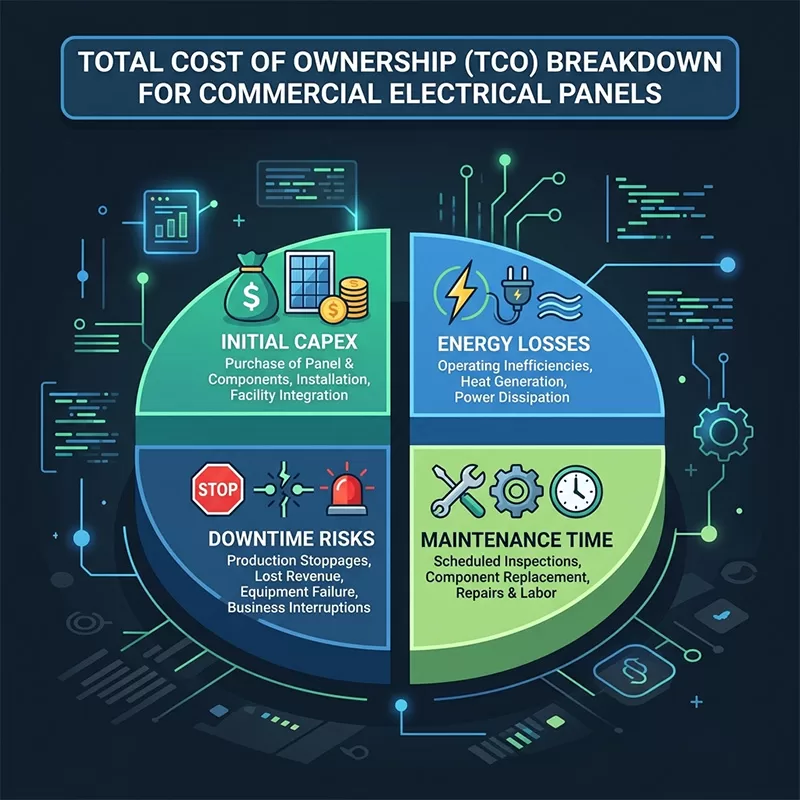

Bewertung der Gesamtkosten des Eigentums (TCO)

Intelligente Beschaffungsteams schauen über den anfänglichen Kaufpreis eines wandmontierten Schaltgeräts hinaus. Die Betriebskosten über eine Lebensdauer von 20 Jahren bestimmen die tatsächlichen Kosten der Ausrüstung.

● Energieeffizienz: Hochreine Kupferbusbars reduzieren den Energieverlust durch Wärmeabgabe erheblich.

● Wartungszugänglichkeit: Vorn angebrachte, leicht abnehmbare Abdeckungen reduzieren die Inspektionszeit erheblich.

● Ausfallverhütung: Hochwertige interne Komponenten verhindern Fehlalarme und gewährleisten null Unterbrechungen für gewerbliche Mieter.

Lieferantenauswahlkriterien für gewerbliche Projekte

Ihr Panel ist nur so zuverlässig wie der Hersteller dahinter. Eine Partnerschaft mit einer erfahrenen OEM-Fabrik garantiert die Einhaltung der Projektanforderungen und pünktliche Lieferung.

● Design- & Ingenieurdienstleistungen: Die Fabrik sollte detaillierte 2D/3D CAD-Zeichnungen bereitstellen, bevor die Herstellung beginnt.

● Qualitätskontrolle (FAT): Der Lieferant muss umfassende Werksabnahmeprüfungen durchführen, einschließlich dielektrischer Isolationsprüfungen.

● Logistik & Verpackung: Exportfähige Holzverpackungen sind unerlässlich, um schwere Panels während des internationalen Versands zu schützen.

Lieferantenbewertung Checkliste Matrix

FAQ

Q: Kann ich ein Aufputzpanel in ein Unterputzpanel umwandeln?

Im Allgemeinen nein. Flush-Mount-Gehäuse verfügen über spezialisierte überlappende Türverkleidungen, um die Kanten der Trockenbauwände abzudecken. Sie müssen den richtigen Montagetyp während der anfänglichen Beschaffungsphase angeben.

F: Was ist die Standardhöhe für die Montage eines gewerblichen elektrischen Panels?

Internationale Bauvorschriften verlangen in der Regel, dass der oberste Schutzschalter nicht höher als 1,9 Meter (ca. 6 Fuß 7 Zoll) vom Boden entfernt ist. Dies gewährleistet einen sicheren und einfachen Zugang während einer Notabschaltung.

F: Warum benötigen einige Wandpaneele Belüftungsöffnungen?

Hochstrompaneele, die schwere HVAC-Lasten antreiben, erzeugen erhebliche interne Wärme. Belüftungsöffnungen helfen, diese thermische Energie abzuleiten und verhindern, dass die Schutzschalter vorzeitig auslösen.

F: Sollte ich ein Wandpaneel aus Metall oder Polycarbonat wählen?

Für gewerbliche Gebäude ist kaltgewalzter Stahl oder verzinkter Stahl der Branchenstandard für Haltbarkeit und Brandschutz. Polycarbonat wird typischerweise für kleine, hochkorrosive oder temporäre Außenanwendungen reserviert.

Partner mit XDEPE für gewerbliche Energielösungen

Die Sicherstellung der richtigen elektrischen Infrastruktur ist entscheidend für die Sicherheit und Effizienz jedes gewerblichen Gebäudes. Bei XDEPE entwickeln wir hochwertige wandmontierte Verteilungspanels, die auf Ihren genauen Projektbereich und Ihre Spezifikationen zugeschnitten sind. Senden Sie uns noch heute Ihr Einlinien-Diagramm (SLD), und unser Expertenteam wird Ihnen innerhalb von 24 Stunden ein umfassendes, werkseigenes Angebot unterbreiten.
