Lösungen für elektrische Verteilerplatten für missionskritische Fertigung

Automatisierte Fertigungssysteme, Hochgeschwindigkeitsrobotik und kontinuierliche Verarbeitungsanlagen erfordern eine unterbrechungsfreie, makellose Stromversorgung. Moderne Betriebsumgebungen können keine transienten Spannungsabfälle, ungeplante Auslösungen oder übermäßige thermische Verluste tolerieren. Im Herzen dieser betrieblichen Zuverlässigkeit sitzt das Niederspannungs-elektrische Verteilungspanel, das als zentrales Nervensystem fungiert, das eingehende Hochkapazitätsversorgungen mit präzisionsgefertigter Automatisierungshardware verbindet. Die Auswahl, Planung und Bereitstellung dieser Stromverteilungszentren erfordert einen anspruchsvollen Ansatz, der auf elektro-dynamischen Berechnungen, thermodynamischer Optimierung und der Einhaltung internationaler Standards basiert.

Industrielle Anlagen werden zunehmend von nichtlinearen Lasten, Servoantrieben, variablen Frequenzreglern und empfindlichen Automatisierungsgeräten dominiert. Dieser Wandel hat die grundlegenden Anforderungen an die Niederspannungsstromarchitektur neu definiert. Ein sekundäres Schaltgerät ist nicht mehr einfach ein mechanisches Gehäuse, das Kupferleiter und thermomagnetische Schutzschalter trägt. Stattdessen fungiert es als aktives, überwachbares Knotenpunkt innerhalb industrieller Internet der Dinge (IIoT) Ökosysteme, das deterministische Fehlerbehebung, Lichtbogenminderung und präzise mechanische Isolation erfordert, um sowohl die Betriebszeit der Prozesse als auch das Personal zu schützen.

Strukturelle Architektur und interne Trennungsstandards

Das interne mechanische Layout bestimmt, wie effektiv ein Verteilungsgestell thermische Ansammlungen, dynamische Kurzschlussbelastungen und routinemäßige Wartungsarbeiten bewältigt, ohne dass vollständige Betriebsstillstände erforderlich sind. Die Spezifizierung der richtigen Trennungsform gemäß dem Standard IEC 61439-2 definiert die physischen Grenzen zwischen funktionalen Einheiten, Sammelschienen und Abschlussstellen.

• Form 1 und Form 2: Grundkonfigurationen, bei denen die Sammelschienen entweder offen für funktionale Einheiten sind oder lediglich von den Anschlussklemmen getrennt sind. Diese Konfigurationen sind hauptsächlich für kommerzielle Flächen oder nicht-kritische sekundäre Beleuchtungssysteme geeignet und setzen das Wartungspersonal während der lokalen Komponentenwartung unter Spannung stehenden Hauptsammelschienen aus.

• Form 3a und Form 3b: Physische Trennung der Hauptsammelschiene von funktionalen Einheiten, mit individueller Trennung der funktionalen Einheiten voneinander. Form 3b erweitert diese Trennung, indem die Anschlüsse für externe Leiter von den funktionalen Einheiten isoliert werden, jedoch nicht unbedingt voneinander. Dieses Maß an Trennung wird häufig in der Leichtfertigung und in unterstützenden Hilfssystemen angewendet.

• Form 4a und Form 4b: Die Benchmark-Konfiguration für hochzuverlässige Fertigungsgeräte, chemische Verarbeitung und mission-kritische Produktion. Sammelschienen sind von funktionalen Einheiten isoliert, funktionale Einheiten sind voneinander isoliert, und alle Kabelabschlussbaugruppen sind vollständig in separaten Fächern untergebracht. Form 4b bietet unabhängige Abschlussfächer für jeden ausgehenden Stromkreis, sodass technisches Personal neue Kabelverbindungen sicher neben aktiven, betriebenen Stromkreisen ziehen, verlegen und abschließen kann.

Designteams, die mit XDEPE zusammenarbeiten, konfigurieren häufig modulare Chassis-Systeme vom Typ 4b für hochdichte Produktionslinien. Dieses compartmentalized Layout mindert kaskadierende physische Schäden durch lokale Komponentenverschlechterung und verhindert, dass ein elektrischer Fehler in einem Motorzuführer niedrigerer Stufen auf die primären eingehenden Schaltanlagenabschnitte übergreift.

Thermodynamik, Eindringschutzbewertungen und Busbar-Geometrie

Die interne Wärmeentwicklung stellt die größte Bedrohung für die kontinuierliche Lebensdauer innerhalb von Hochstromgehäusen dar. Joule-Erwärmung ($I^2R$-Verluste) über Kontaktwiderstandsoberflächen, Hauptverteilungsleisten und magnetische Auslösereinheiten innerhalb dicht gepackter modularer Baugruppen beschleunigt den Isolationsabbau von Leitern, wenn die Belüftungsstrategien unzureichend berechnet sind.

Elektrodynamische Kraft und Busbar-Größe

Bei einem potenziellen Kurzschlussereignis erreichen elektrodynamische Kräfte zwischen benachbarten parallelen Kupferbusbars Spitzenbelastungen, die proportional zum Quadrat des Spitzenkurzschlussstroms ($I_p^2$) sind. Die ingenieurtechnische Berechnung muss den nennwerten Kurzzeit-Beständestrom ($I_{cw}$) für eine Dauer von typischerweise 1,0 oder 3,0 Sekunden sowie den Spitzen-Beständestrom ($I_{pk}$) berücksichtigen. Busbar-Träger müssen aus hochwertigem, glasfaserverstärktem Duroplast-Polyester oder Polyamid-Verbindungen hergestellt werden, die mechanischer Scherung unter heftiger elektromagnetischer Abstoßung ohne Rissbildung oder Durchschlag standhalten können.

Thermische Dissipation vs. Eindringschutz (IP) Balance

Ein hohes Eindringschutzrating (wie IP54, IP55 oder IP65) zu erreichen, schränkt naturgemäß den natürlichen konvektiven Luftstrom ein und fängt Wärme im metallischen Gehäuse ein. Hochstromproduzierende Maschinen erzeugen interne Umgebungstemperaturen, die leicht die standardmäßigen Entwurfsgrundlagen von 35°C bis 40°C überschreiten. Bei der Spezifizierung eines elektrischen Verteilungspanels für raue Gießerei-, Verpackungs- oder Nasswaschprozesse müssen Ingenieure die gesamte Wärmeabfuhr unter Verwendung der IEC TR 60890-Methoden berechnen.

• Haut-Effekt und Busbar-Profile: Massive rechteckige Busbars erfahren eine Stromkonzentration in Richtung der Leiterkanten, wenn Wechselstrom durch große Querschnitte fließt. Der Einsatz von laminierten, parallelen Leiteranordnungen oder speziell profilierten Hohlleitern optimiert die Nutzung der Hauttiefe, reduziert die Rohkupfermenge und senkt den thermischen Widerstand.

• Oberflächenveredelung: Verzinnung, Versilberung oder spezialisierte matte Beschichtungen an Verbindungsstellen verringern die galvanische Oxidation und optimieren die Emissivität der Verbindungen, wodurch die Betriebstemperaturen der Verbindungen im Vergleich zu blankem Kupfer erheblich gesenkt werden.

• Klimakontrollintegration: Wenn die mechanische Luftfiltration (Lamellen mit waschbarem synthetischem Medium) nicht in der Lage ist, die internen Temperaturen innerhalb des thermischen Herabsetzungsbereichs empfindlicher elektronischer Auslösereinheiten zu halten, müssen geschlossene industrielle Klimaanlagen, Wärmeleitrohr-Wärmetauscher oder Wirbelkühler strukturell in die gesamte Gehäuselast berechnet werden.

Überwindung elektrischer Herausforderungen in modernen automatisierten Anlagen

Der Einsatz automatisierter Maschinen führt zu spezifischen elektrischen Belastungsprofilen, die konventionelle Gebäudeverteilernetze selten antreffen. Frequenzumrichter (VFDs), computerisierte numerische Steuerungen (CNC), robotergestützte Servoracks und Hochfrequenz-Induktionsgeräte speisen erhebliche elektrische Störungen zurück in das Verteilungsnetz.

Harmonische und neutrale Lasten mindern

Nichtlineare Lasten erzeugen 3., 5., 7., 11. und höhere harmonische Stromarten. Dreifache Harmonische (insbesondere die 3. und 9. Ordnung) heben sich nicht im Neutralleiter eines dreiphasigen Systems auf; stattdessen addieren sie sich algebraisch. In modernen automatisierten Anlagen können die Ströme im Neutralleiter die Phasenströme um bis zu 130 % bis 170 % übersteigen. Das Versäumnis, doppelt so große (200 %) Neutralbusbars zu spezifizieren, führt direkt zu katastrophalem Überhitzen des Neutrals, hohen Neutral-zu-Erde-Spannungen und unregelmäßigen Mikroprozessor-Neustarts in empfindlichen programmierbaren Logiksteuerungen (PLCs).

Aktive harmonische Filter (AHF) und passive Tiefpass-Entstörfilterbänke müssen sofort hinter dem eingehenden Hauptschalter integriert werden. Die Positionierung dynamischer harmonischer Kompensation innerhalb der sekundären Verteilungsarchitektur neutralisiert Verzerrungen an der Quelle, verhindert das Sättigen des Transformator-Kerns flussaufwärts und hält die gesamte harmonische Verzerrung der Spannung ($THD_V$) unter der 5%-Schwelle, die durch die IEEE 519-Normen definiert ist.

Selektive Koordination und kaskadierende Schutzmaßnahmen

Unbeabsichtigtes Auslösen von flussaufwärts liegenden Schutzvorrichtungen führt zum Stillstand ganzer Montagezellen, was massive Verluste bei der Durchsatzleistung und den Materialien im Arbeitsprozess zur Folge hat. Die vollständige selektive Koordination erfordert totale Selektivität zwischen flussabwärts liegenden Miniatur-Leistungsschaltern (MCB) oder Formgehäuse-Leistungsschaltern (MCCB) und flussaufwärts liegenden Luftleistungsschaltern (ACB) über das gesamte Spektrum des potenziellen Fehlerstroms – von Überlastbereichen bis hin zur momentanen Kurzschluss-Breaking-Kapazität ($I_{cu}$).

Zeit-Strom-Kurven (TCC) müssen in der Planungsphase erfasst werden, unter Verwendung fortschrittlicher elektronischer Auslöseeinheiten, die mit einstellbaren Langzeit- ($L$), Kurzzeit- ($S$), Momentan- ($I$) und Fehlerstrom- ($G$) Parametern ausgestattet sind. Zonen-selektive Verriegelung (ZSI) ermöglicht die Kommunikation zwischen kaskadierenden Schaltern über verdrahtete digitale Signalisierung oder Kommunikationsprotokolle. Wenn ein Fehler auf einer ausgehenden Automatisierungslinie auftritt, signalisiert der unmittelbar flussabwärts liegende Schalter dem flussaufwärts liegenden Zuführer, seine Auslösefolge vorübergehend zu verzögern, wodurch der lokalisierte Zweig isoliert wird, ohne das gesamte elektrische Verteilungspanel abzuschalten.

Integration intelligenter Infrastruktur: IIoT und Telemetrie-Konvergenz

Die Konvergenz von Stromverteilungs-Hardware und Systemen zur Fertigungsausführung (MES) verwandelt Schaltanlagen von einem passiven Sicherheitssystem in ein intelligentes Überwachungszentrum. Moderne Geräte integrieren intelligente Sensoren, Edge-Computing-Knoten und standardisierte Kommunikationsbusse nativ in die Struktur.

Kontinuierliche thermische Bildgebung über berührungslose Infrarotsensoren oder drahtlose Oberflächenakustikwellen (SAW) Temperatursonden an kritischen Busbar-Verbindungen erkennt lokalisierte Widerstandssteigerungen Monate, bevor eine Verbindung in ein Lichtbogenereignis übergeht. Darüber hinaus ermöglicht die Integration von Mehrkanal-Stromqualitätsmessgeräten, die Erfassungsraten von über 512 Proben pro Zyklus erreichen, die Echtzeitverfolgung von Spannungsabfällen, -anstiegen und Transienten.

Durch die Verwendung industrieller Kommunikationsprotokolle – wie Modbus TCP/IP, Profinet und EtherNet/IP – übertragen die internen Geräte Betriebsgesundheitsmetriken direkt an das werkweite SCADA-Rahmenwerk. Fortgeschrittene Systemintegratoren nutzen die Fertigungsflexibilität von XDEPE, um benutzerdefinierte Telemetriekanäle zu erstellen, die eine automatisierte Isolation von fehlerhaften Zuführleitungen sicherstellen, bevor Hardwarefehler die primären Verarbeitungstransportbänder zum Stillstand bringen.

Beschaffungs- und Ingenieurevaluierungskriterien

Die Beschaffung von elektrischen Baugruppen in Industriequalität erfordert eine rigorose Überprüfung gemäß international anerkannten Standards und vermeidet Konfigurationen, die ausschließlich auf oberflächlichen Typenschildbewertungen basieren. Ingenieurteams und Beschaffungsmanager sollten potenzielle Schaltanlagen-Bauten an den folgenden systematischen Kriterien bewerten:

• Typgeprüfte Verifizierung (IEC 61439-1/-2): Stellen Sie sicher, dass der Hersteller eine zertifizierte Prüfstellenverifizierung für alle 13 Designverifizierungen bereitstellt. Dazu gehören Temperaturanstiegsgrenzen, dielektrische Eigenschaften, Kurzschlussfestigkeit, Wirksamkeit von Schutzschaltungen, Abstände und Kriechstrecken sowie mechanische Betätigung. Baugruppen, die lediglich durch Ableitung oder unvollständige Extrapolation zertifiziert sind, stellen nicht quantifizierbare Betriebsrisiken dar.

• Innenschlussfehler-Eindämmung: Lichtbogenereignisse erzeugen Drücke, die mehrere Tonnen pro Quadratmeter überschreiten, sowie Temperaturen von über 19.000°C. Gehäuse, die gemäß den Kriterien IEC TR 61641 oder IEEE C37.20.7 getestet wurden, enthalten innere Lichtbogenexplosionen durch spezialisierte oben montierte Druckentlastungsflügel, lichtbogenresistente interne Abschirmungen und optische Lichtbogenerkennungssysteme, die mit ultra-schnellen pyrotechnischen Lichtbogenlöschvorrichtungen gekoppelt sind, die in der Lage sind, Fehler innerhalb von 4 Millisekunden zu löschen.

• Blechkonstruktion und Beschichtungssystem: Schwerlast- Fertigungsumgebungen erfordern strukturelle Integrität, die auf kaltgewalztem Stahl oder elektrogalvanisiertem Blech mit einer Dicke von mindestens 2,0 mm für tragende Rahmen und 1,5 mm für Türen und Abdeckungen basiert. Hochhaftende elektrostatische Polyesterpulverbeschichtungen, die auf 500 bis 1.000 Stunden Salznebelbelastung (ASTM B117) getestet wurden, sind unerlässlich, um industrieller Korrosion, ätzenden Dämpfen und chemischen Reinigungsmitteln zu widerstehen.

• Wartungsfreundlichkeit und zukünftige Skalierbarkeit: Vollständig modulare Chassis-Systeme ermöglichen Feldmodifikationen ohne die Notwendigkeit für heißes Arbeiten, Metallbohren oder Schneiden innerhalb des Gehäuses. Standardisierte vertikale Busabstandshalter, vorgebohrte Montageplatten und steckbare oder vollständig zurückziehbare Kassettenschalter senken die mittlere Reparaturzeit (MTTR) erheblich, während sie die zukünftige Erweiterungskapazität von 20% bis 30% verfügbarem DIN-Schienen- und Modulvolumen erhalten.

Inbetriebnahme, Bereitstellung und vorausschauende Wartungsverfahren

Die ordnungsgemäße Bereitstellung einer elektrischen Verteilungstafel überbrückt theoretisches Design mit jahrzehntelanger zuverlässiger Nutzung. Sobald das Gehäuse vor Ort ankommt, müssen rigorose Testsequenzen der Energisierung vorgeschaltet werden.

Die mechanische Bereitstellung beginnt mit dem Nivellieren und Verankern der Sockelbasis auf einer strukturell verstärkten Betonsockel oder Schaltgraben. Leitungen und gepanzerten Kabel, die von oben oder unten eintreten, müssen durch Dichtungsplatten mit IP-zertifizierten Kabeldurchführungen geführt werden, um die Integrität des Gehäuses gegen Staub- und Feuchtigkeitseintritt zu gewährleisten. Sobald die Leiter verlegt sind, müssen alle werkseitig und vor Ort hergestellten verschraubten Sammelschienenverbindungen mit kalibrierten digitalen Drehmomentschlüsseln erneut nachgezogen werden, wobei die Drehmomentvorgaben der Komponentenhersteller eingehalten und mit Drehmomentdichtlack markiert werden.

Die elektrische Vorinbetriebnahmeprüfung erfordert eine Reihe präziser Messungen:

• Isolationswiderstandstest: Verwendung eines Hochspannungs-Megohmmeters, das mit 1.000V DC zwischen den Phasen, zwischen Phasen und Neutralleiter sowie zwischen Phasen und Erde angewendet wird. Die minimal akzeptablen Widerstandswerte müssen 100 Megohm überschreiten, um die absolute Integrität der internen dielektrischen Barrieren zu gewährleisten.

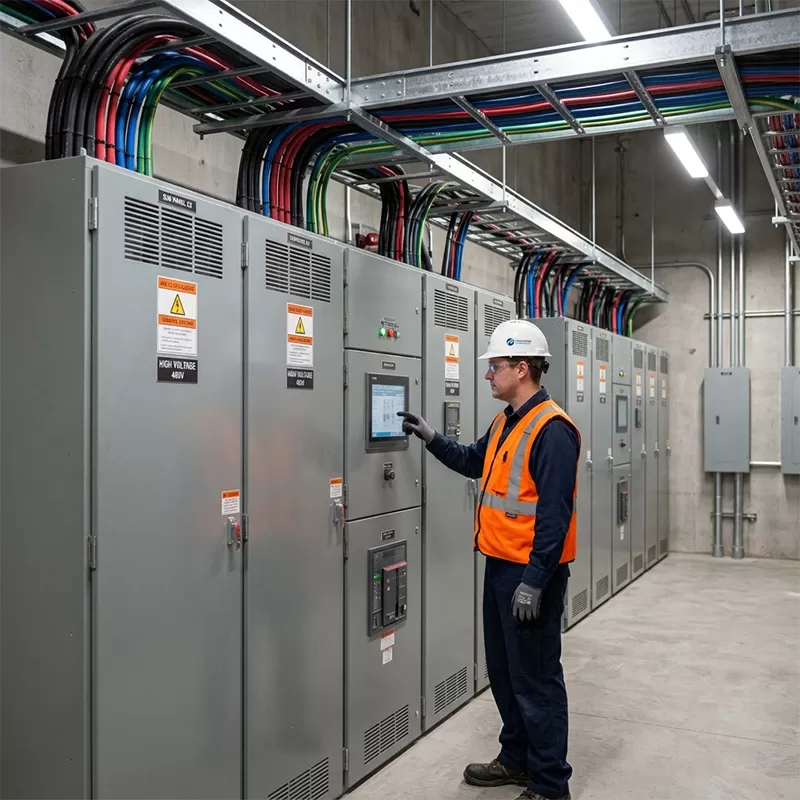

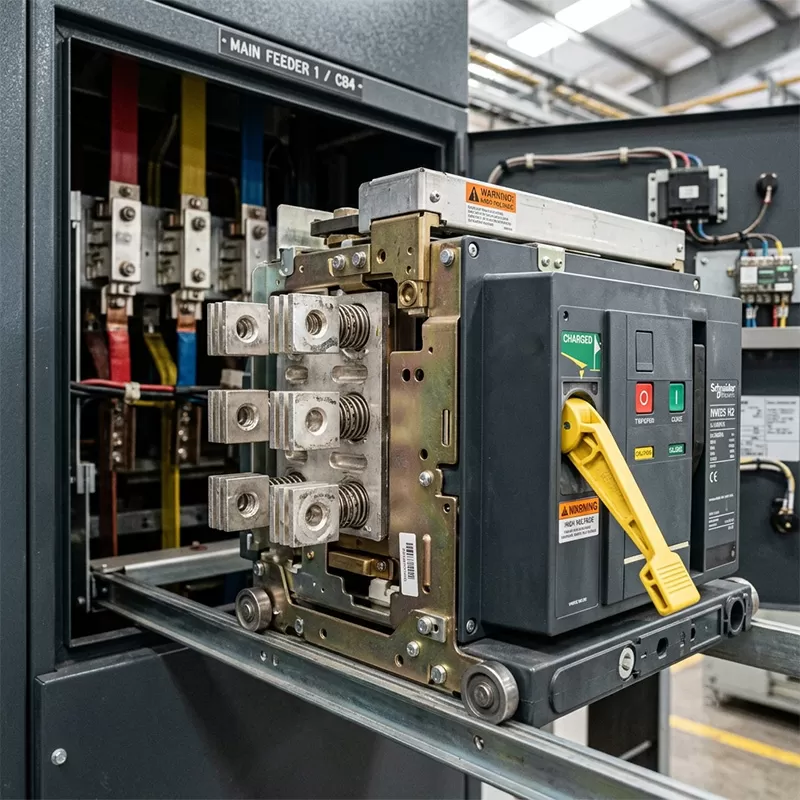

• Kontaktwiderstand (Ductor) Test: Mikro-Ohmmeter-Tests über primäre ACB- und MCCB-Kontakte sowie kritische Busbar-Verbindungen identifizieren lose, oxidierte oder mechanisch beeinträchtigte bolzengesicherte Verbindungen, bevor hohe Ströme durch sie fließen.

• Sekundärinjektionstest: Elektronische Auslösereinheiten müssen mit Sekundärstrominjektions-Testkits überprüft werden, um zu bestätigen, dass die Abholströme und Zeitverzögerungsparameter genau mit der ingenieurtechnischen Koordinationsstudie der Einrichtung übereinstimmen.

In den Betriebsphasen übertrifft die prädiktive zustandsbasierte Wartung die kalenderbasierte Abschaltung von Schaltanlagen. Die Nutzung von Ultraschalldiagnosen, um nach Teilentladungen in trockenen Isolationshohlräumen zu hören, gekoppelt mit halbjährlichen thermografischen Audits der Leitungsanschlüsse, gibt den Wartungstechniker:innen eine fortschrittliche Sicht auf bevorstehende Hardwareverschlechterungen. Die Integration dieser diagnostischen Wege in die ursprünglichen Herstellerspezifikationen, unterstützt durch die präzisen Ingenieurfähigkeiten von XDEPE, gewährleistet vorhersehbare Lebenszykluskosten, minimierte Ausfallzeiten und überlegene betriebliche Langlebigkeit.

Häufig gestellte Fragen

Q1: Was ist der Hauptunterschied zwischen einem elektrischen Verteilungspanel und einem Motorsteuerzentrum (MCC)?

Ein elektrisches Verteilungspanel konzentriert sich grundsätzlich darauf, die eingehende elektrische Energie in mehrere Zweigkreise zu teilen und bietet Überstrom- und Kurzschlussschutz für nachgelagerte Unterpanels, Beleuchtung, Computersysteme und Maschinen. Ein Motorsteuerzentrum (MCC) ist speziell der Steuerung, Sequenzierung und dem betrieblichen Schutz von Elektromotoren gewidmet. Ein MCC integriert lokale Motorstarter, Frequenzumrichter, Sanftstarter, Kontaktoren und dedizierte Überlastrelais innerhalb einzelner entnehmbarer Behälter, während ein allgemeines Verteilungspanel hauptsächlich Schutzvorrichtungen wie ACBs, MCCBs und Überspannungsschutzsysteme beherbergt.

Q2: Warum wird die interne Trennung nach Form 4b für kontinuierliche automatisierte Fertigungsprozesse bevorzugt?

Die Trennung nach Form 4b isoliert die Hauptbusbars von den funktionalen Einheiten, isoliert alle funktionalen Einheiten voneinander und bietet völlig unabhängige Abteile für alle ausgehenden Anschlussverbindungen. In einem kontinuierlichen Fertigungsprozess kostet das Herunternehmen eines gesamten Schaltpanels zur Inspektion, Wartung oder zum Hinzufügen eines einzelnen Zweigkreises zehntausende Dollar pro Stunde an Produktionsausfall. Form 4b ermöglicht es Wartungstechniker:innen, einen spezifischen Stromkreis sicher zuzugreifen, zu verkabeln und abzuschließen, ohne sich unter spannungsführenden Busbars oder benachbarten aktiven funktionalen Einheiten exponieren zu müssen, was die Sicherheit des Personals maximiert und unternehmensweite Ausfälle eliminiert.

Q3: Wie beeinflusst nichtlineare Lasten die Dimensionierung der internen Neutralleiter-Busbars?

Nichtlineare Lasten wie Frequenzumrichter, Schaltnetzteile und automatisierte Robotersysteme erzeugen harmonische Verzerrungen, insbesondere Drittelharmonische (3., 9., 15. Ordnung). Diese harmonischen Ströme heben sich im Neutralleiter eines dreiphasigen Systems nicht gegenseitig auf; stattdessen addieren sie sich konstruktiv im Neutralweg. Unter schweren harmonischen Bedingungen kann der Neutralstrom die Phasenströme um bis zu 170% überschreiten. Folglich müssen die Neutralleiter-Busbars auf 200% der Querschnittsfläche der Phasenleiter ausgelegt werden, um extreme thermische Ausfälle und Spannungsinstabilität im Netzwerk zu verhindern.

Q4: Welche Rolle spielt der Kurzzeit-Beständestrom ($I_{cw}$) in der Zuverlässigkeit der sekundären Verteilung?

Der nennbare Kurzzeit-Beständestrom ($I_{cw}$) gibt den maximalen Kurzschlussstrom an, den eine Schaltanlageneinheit für eine definierte Dauer (typischerweise 1,0 oder 3,0 Sekunden) ohne strukturelle, mechanische oder thermische Schäden tragen kann. Eine hohe $I_{cw}$-Bewertung stellt sicher, dass die Verteilungseinheit extremen elektrodynamischen Kräften standhalten kann, während sie auf die upstream, zeitverzögerten selektiven Schutzschalter wartet, um einen downstream Fehler zu beseitigen. Ohne eine ausreichende $I_{cw}$-Bewertung können intensive magnetische Abstoßungskräfte die Sammelschienen physisch verformen, Sammelstützen brechen und weit verbreitete interne Überschläge auslösen, bevor die Schutzeinrichtungen den Fehler isolieren können.

Q5: Wie können Einrichtungen die interne Feuchtigkeit und Kondensation in einem IP65-zertifizierten Verteilungsgehäuse kontrollieren?

Hochgradige Schutzgehäuse (wie IP65) halten externe Feuchtigkeit fern, aber sie fangen auch die während der Installation oder Wartung vorhandene Feuchtigkeit im Inneren des Gehäuses ein. Wenn die äußeren Umgebungstemperaturen schnell sinken, erreicht die innere Luft ihren Taupunkt, was sofortige Kondensation auf kalten Metalloberflächen und spannungsführenden elektrischen Komponenten verursacht. Um dem entgegenzuwirken, sollten Gehäuse mit Antikondensationsraumheizungen ausgestattet werden, die von elektronischen Hygrostaten und Thermostaten gesteuert werden. Die Aufrechterhaltung der Innentemperatur des Gehäuses einige Grad über der äußeren Umgebungstemperatur hält die Luft über ihrem Taupunkt und beseitigt erfolgreich die Bildung von innerer Feuchtigkeit.
